固体火箭发动机剖面结构设计方案

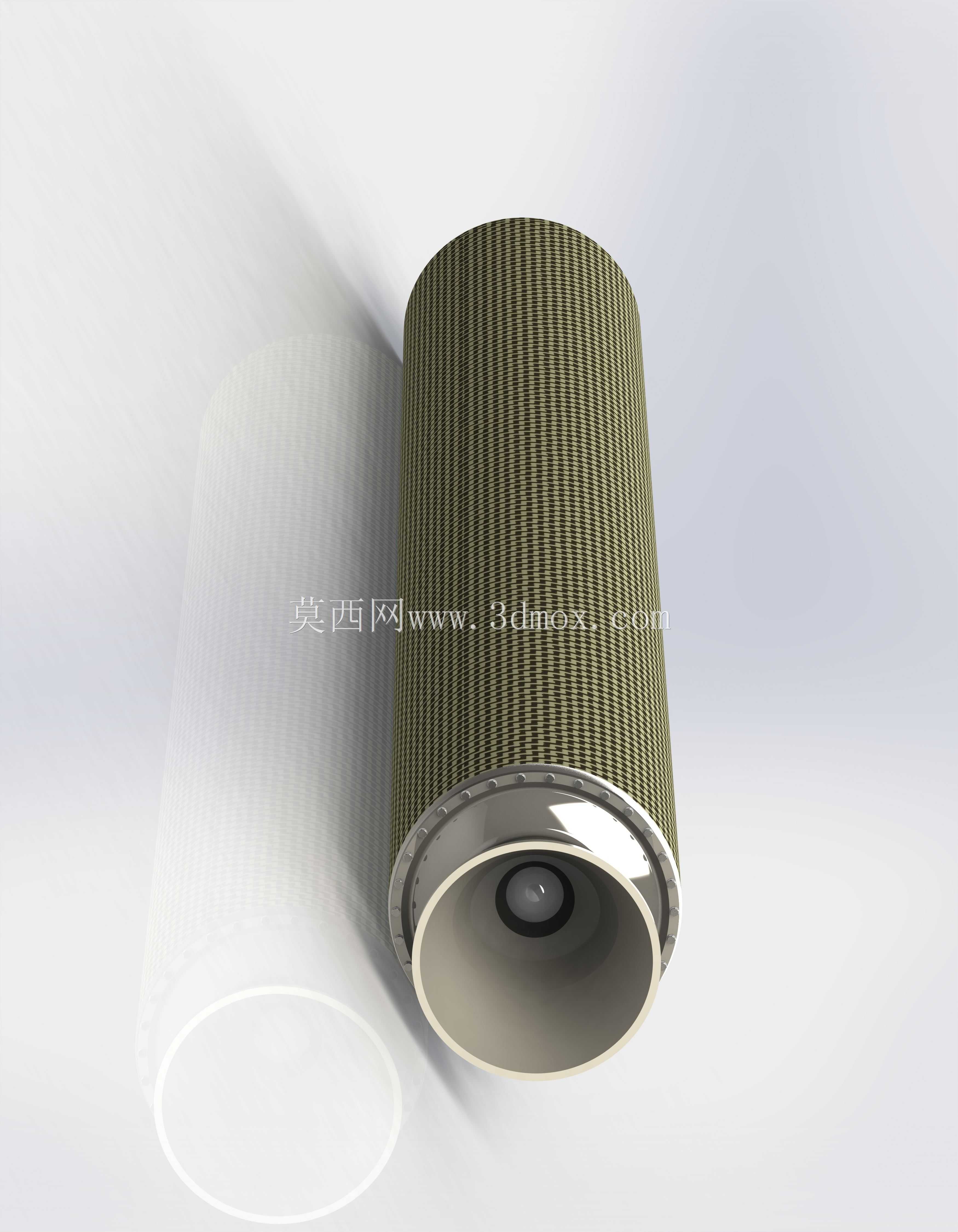

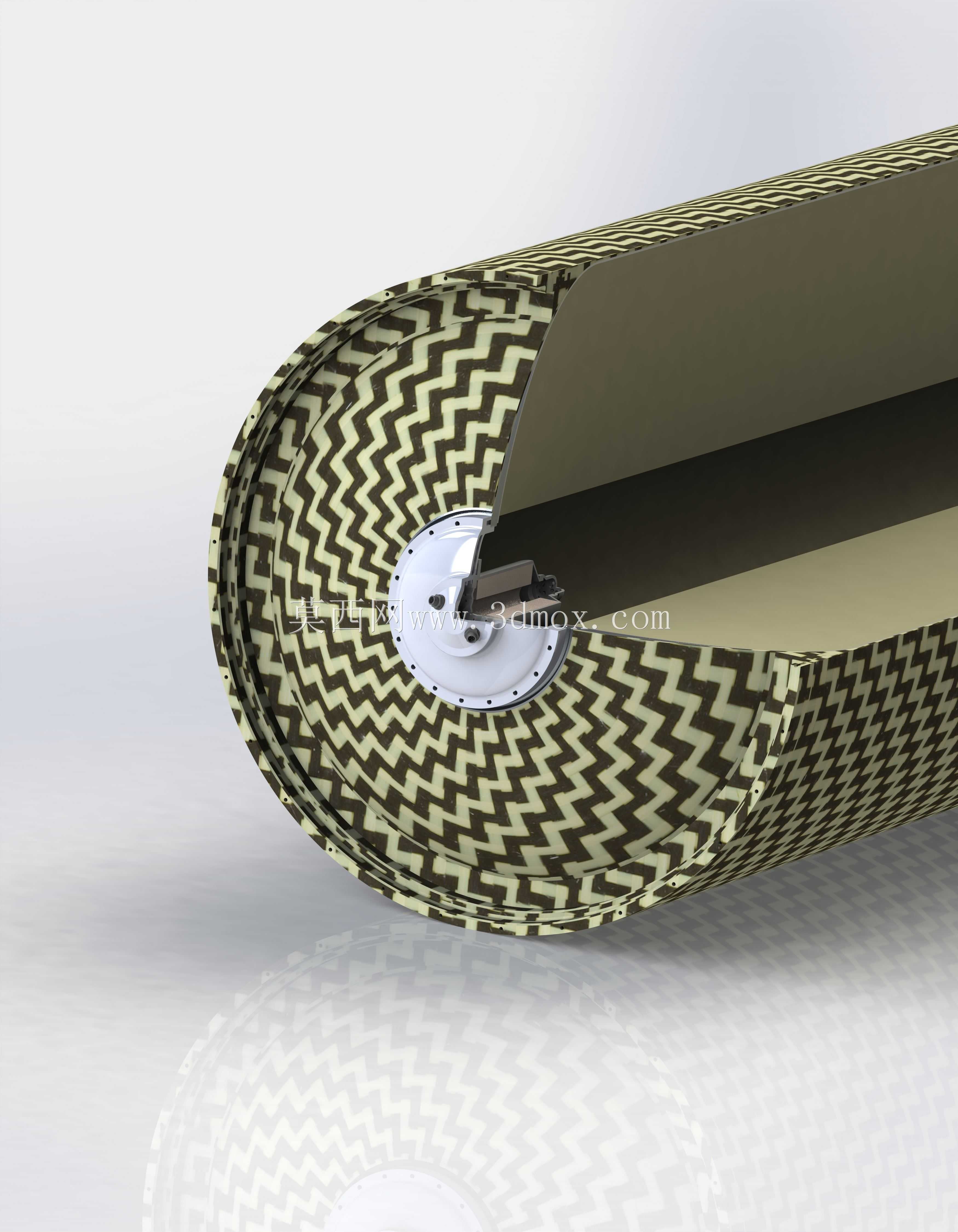

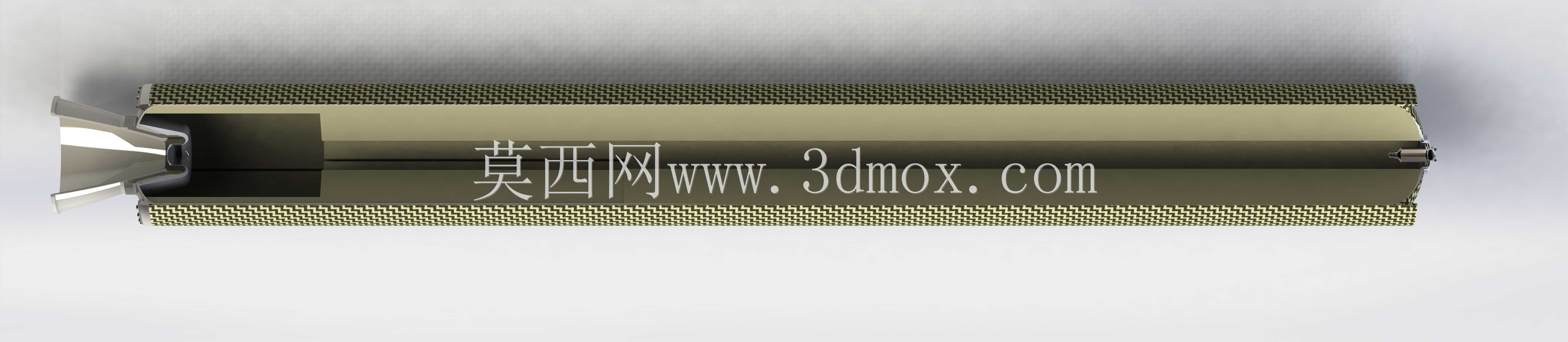

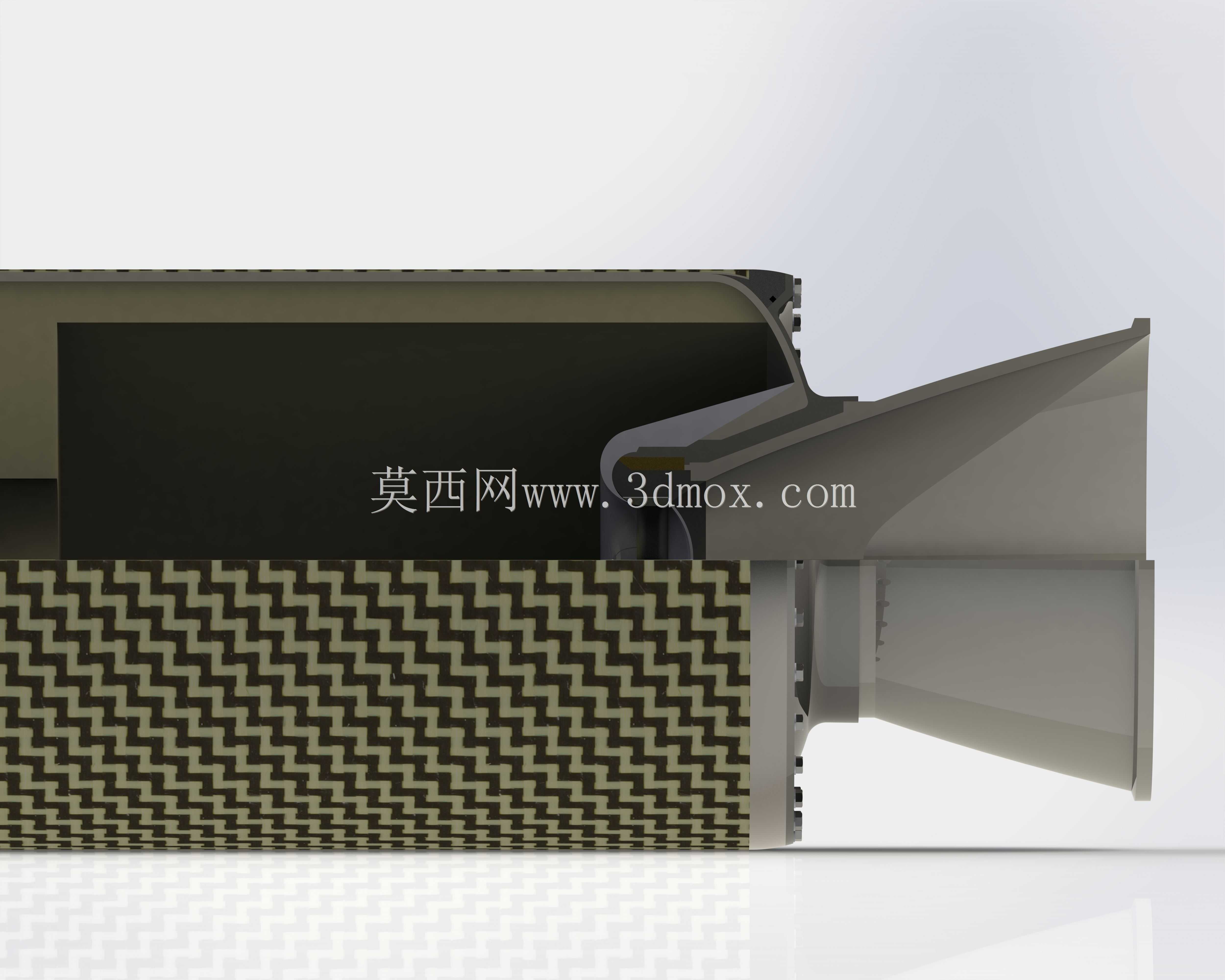

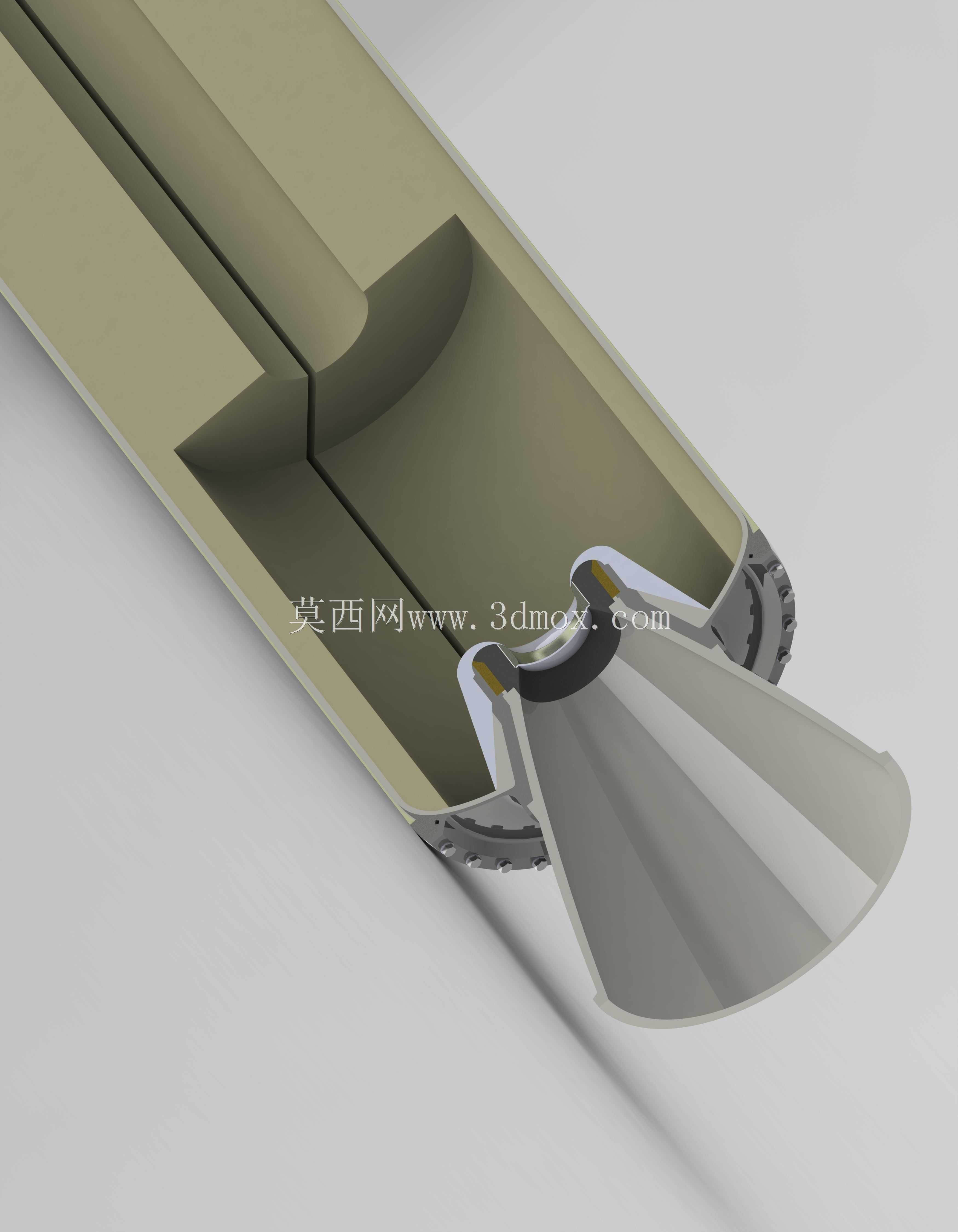

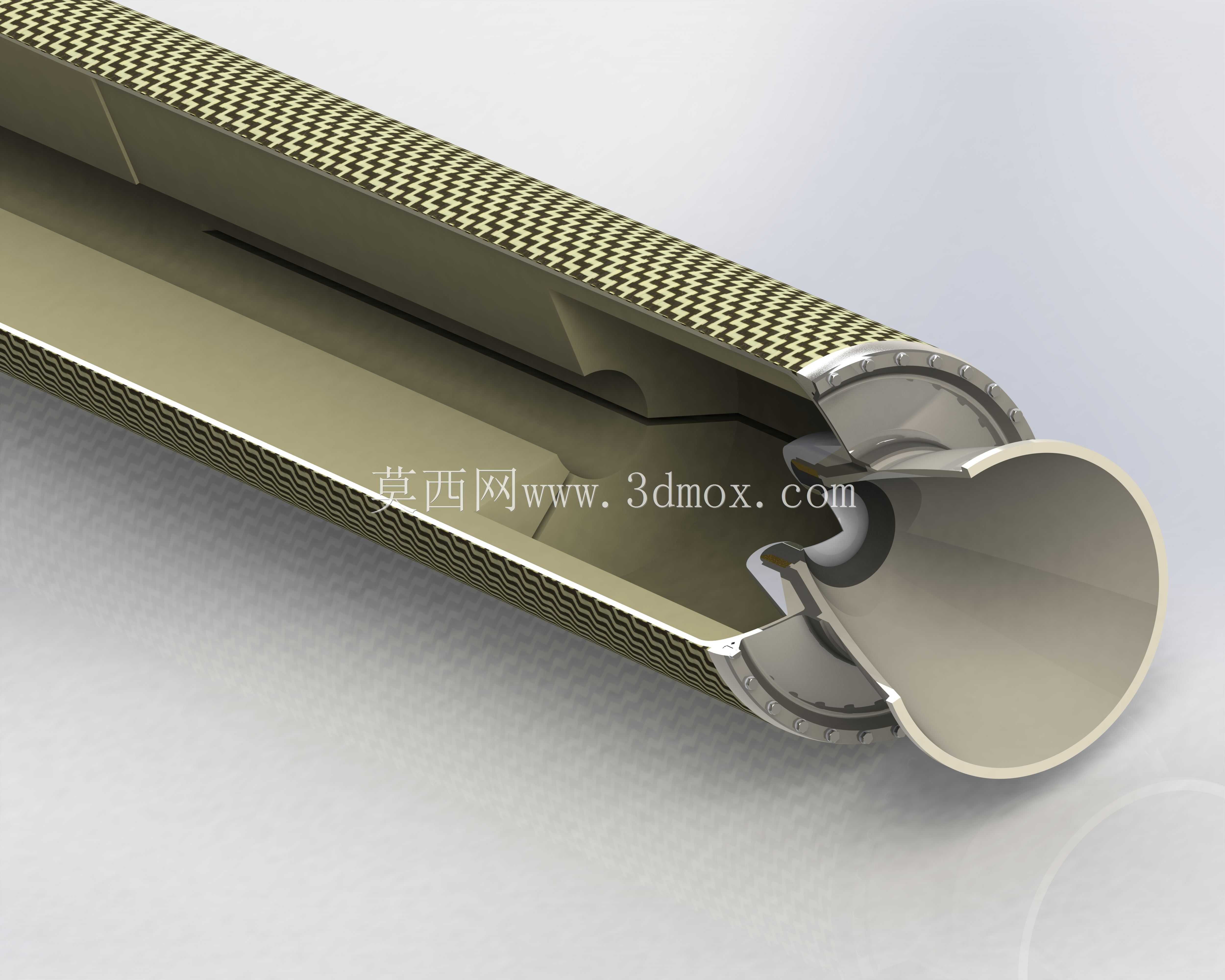

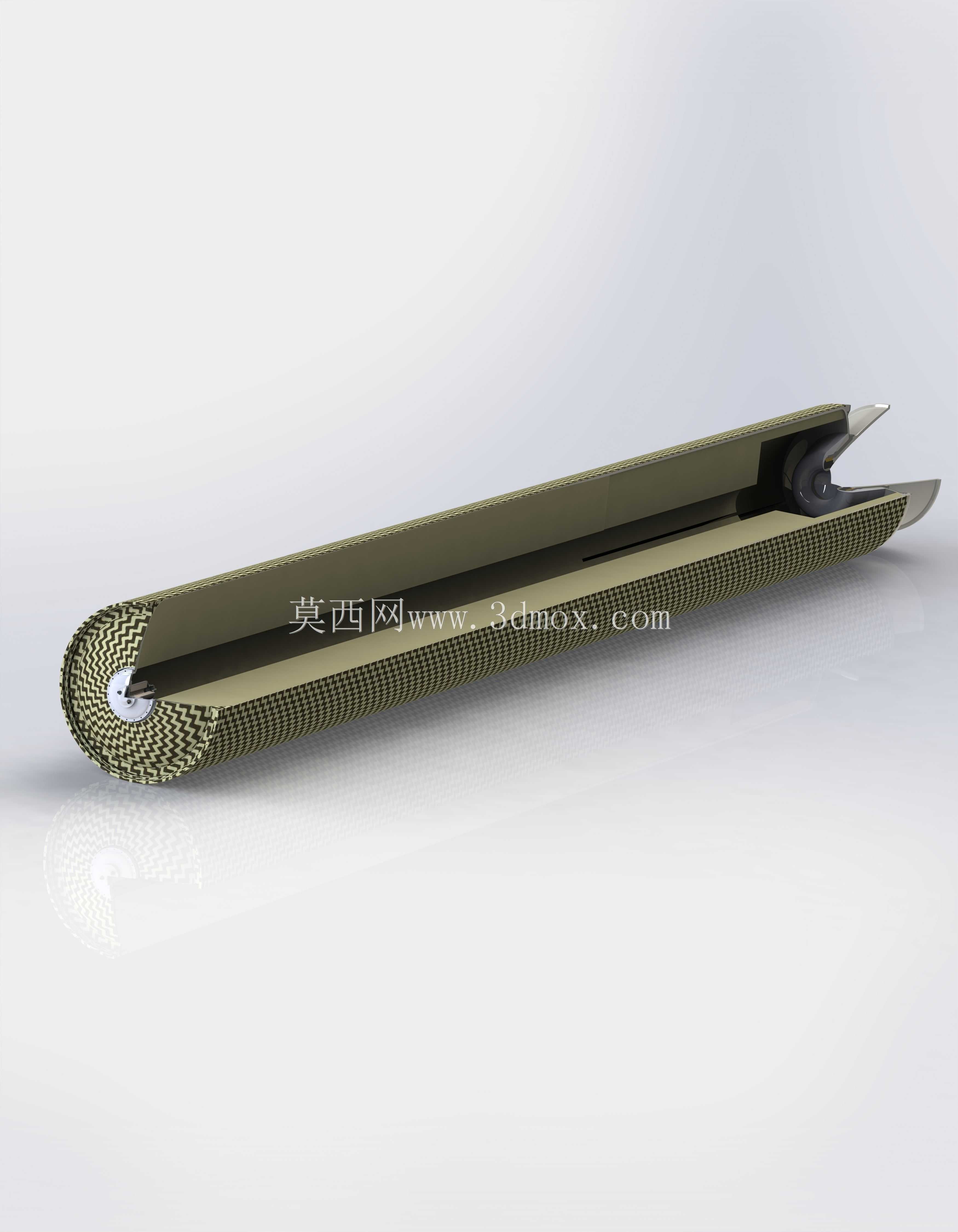

这款固体火箭发动机结构设计，主要面向小型探空火箭、试验型运载器以及航天教学演示场景，作为动力核心单元为飞行器提供初始飞行动力，可适配短程亚轨道探测、高校航天科研试验、小型载荷快速入轨验证等实际使用需求，能够在无复杂外部供给系统的前提下，独立完成化学能到推力的转化输出，为飞行器提供稳定的轴向推进力。从功能特性来看，该结构采用整体式装药燃烧室搭配收敛扩张喷管的经典布局，燃烧室段预留了充足的装药装填空间，内壁做了适配热防护层的安装台阶，可在高温高压燃气工作环境下维持结构强度，避免壳体被高温烧蚀失效；喷管段采用分段式喉衬定位结构，喉衬位置预留了耐高温材料的安装卡槽，能够精准固定耐烧蚀喉衬部件，引导高温燃气按照设计膨胀比加速排出，将燃气的热能高效转化为喷射动能，保证推力输出的稳定性与效率。在设计思路上，该结构采用半剖展示的设计逻辑，将内部装药容纳腔、挡药板定位结构、喷管连接法兰、密封配合面等核心装配关系完整呈现，各段壳体之间采用法兰止口定位的连接方式，既保证了装配阶段的同轴度要求，也能在工作承压状态下维持可靠的密封性能，避免燃气泄漏造成推力损失或者结构失效；燃烧室尾部的挡药结构做了镂空导流设计，既能够阻挡固体装药碎块进入喷管造成喉道堵塞，也不会对燃气流动造成过大的阻力损失，兼顾了结构可靠性与流道效率。从安装边界来看，该发动机整体为长圆柱回转体结构，前端预留了与飞行器舱段连接的对接法兰面，法兰上的连接孔位按照等圆周角度排布，可与前端载荷舱、制导舱段实现同轴对接，外圆柱面可作为飞行器壳体的组成部分，不需要额外设计包覆外壳，能够有效降低飞行器整体结构重量；喷管出口段的扩张锥按照最优膨胀比设计型面，扩张段外壁不超出发动机主体圆柱的径向投影范围，不会与飞行器尾部的稳定翼、舵面等部件产生安装干涉，整体轴向长度可根据装药容量需求做同比例调整，适配不同推力时长、不同总冲需求的飞行器设计方案，各配合面的尺寸公差按照航天动力部件的通用装配要求设计，能够兼容常规的密封件、紧固件选型，降低生产加工与装配阶段的适配难度。
