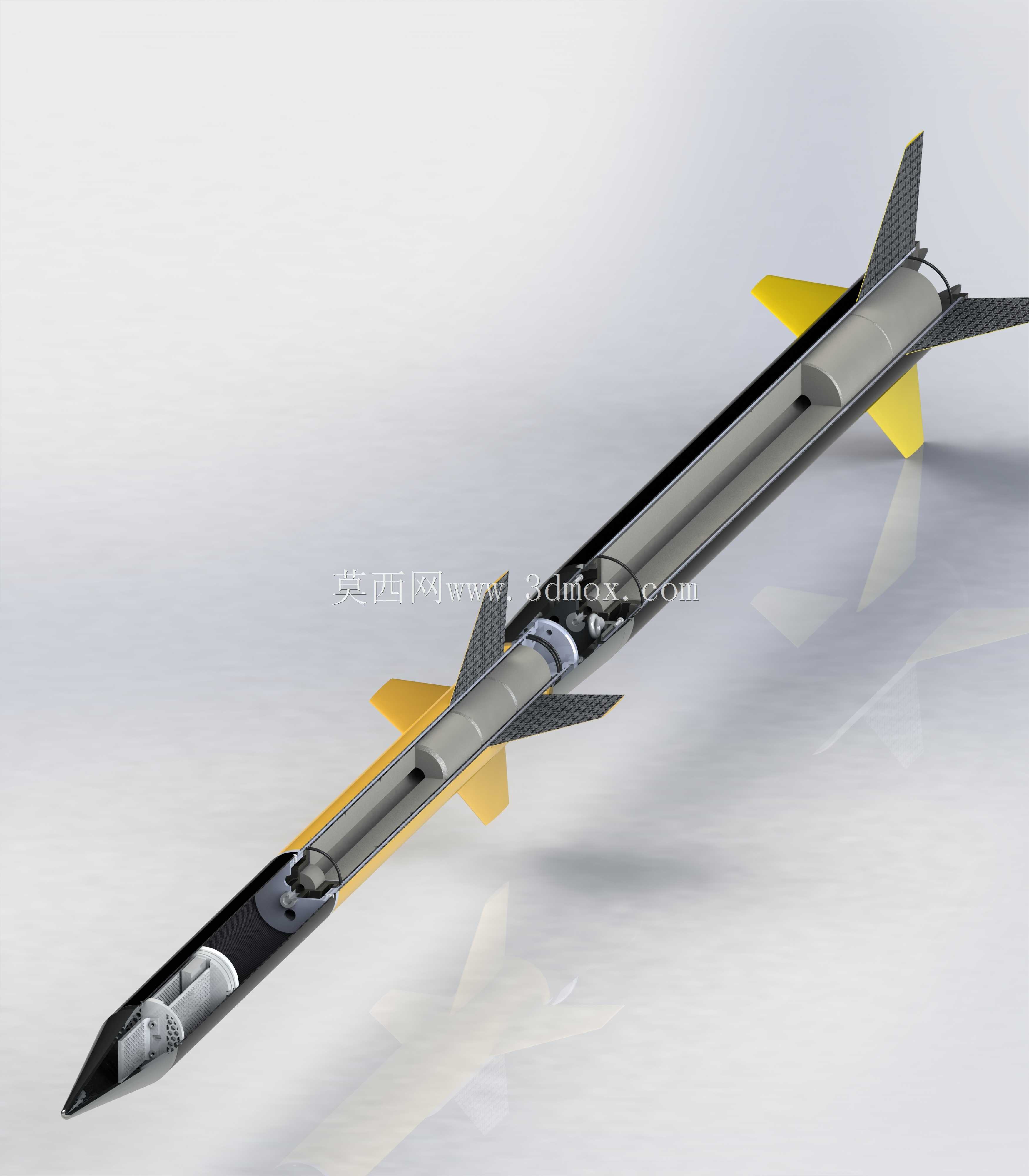

小型固体火箭动力装置剖视结构

固体火箭动力段的加工适配一直是小尺寸航发试制里的高频痛点，薄壁壳体同轴度偏差超过0.02mm就会导致推进剂浇筑后重心偏移，发射后弹道偏航率直接超出可控阈值。这套剖视结构把弹体分段对接的止口位置做了阶梯式限位，每段对接面预留0.015mm的研磨余量，既避免过盈装配撑裂碳纤维缠绕的外壳，也不会因为间隙过大出现高温燃气窜漏的隐患。尾翼的安装座没有采用常见的胶粘固定方式，而是在壳体外壁铣出深度0.8mm的定位卡槽，翼根插入后用径向销钉锁紧，高速飞行时翼面承受的气动载荷可以直接传递到壳体主承力层，不会出现胶层受高温软化导致翼面脱落的问题。剖视面的切割位置特意避开了推进剂药柱的燃面通道，能清晰展示药柱内孔的星型构型，这种构型可以在燃烧初期提供较大的燃面面积，起飞阶段推力爬升速度比圆孔药柱快30%左右，到燃烧中后期燃面逐渐收敛，推力曲线更平缓，不会出现推力突降导致的掉速问题。弹头段的制导舱和动力舱之间设置了隔热垫安装位，厚度控制在2mm，用高硅氧材料压制，既能阻隔动力段燃烧传递的高温，避免舱内电子元件超温失效，也不会过多占用弹体内部的有效载荷空间。喷管段的收敛扩张曲面做了连续曲率过渡，没有出现折线拐点，高温燃气流过时不会产生局部激波，推力损失能控制在5%以内，喷管喉部的镶块采用独立可拆卸结构，烧蚀后可以单独更换，不用整体报废整个喷管组件。弹体内部的走线槽沿着壳体内壁轴向布置，槽深0.5mm，线缆嵌入后用耐高温胶固定，不会在飞行过程中因为振动出现线缆松脱剐蹭药柱的情况，也不会挤占药柱的浇筑空间。尾翼的后掠角度经过适配调整，和弹体长径比匹配后，跨音速飞行时的焦点移动量更小，姿态控制的舵效更高，不需要额外增加配重就能保证静稳定度在合理区间。
