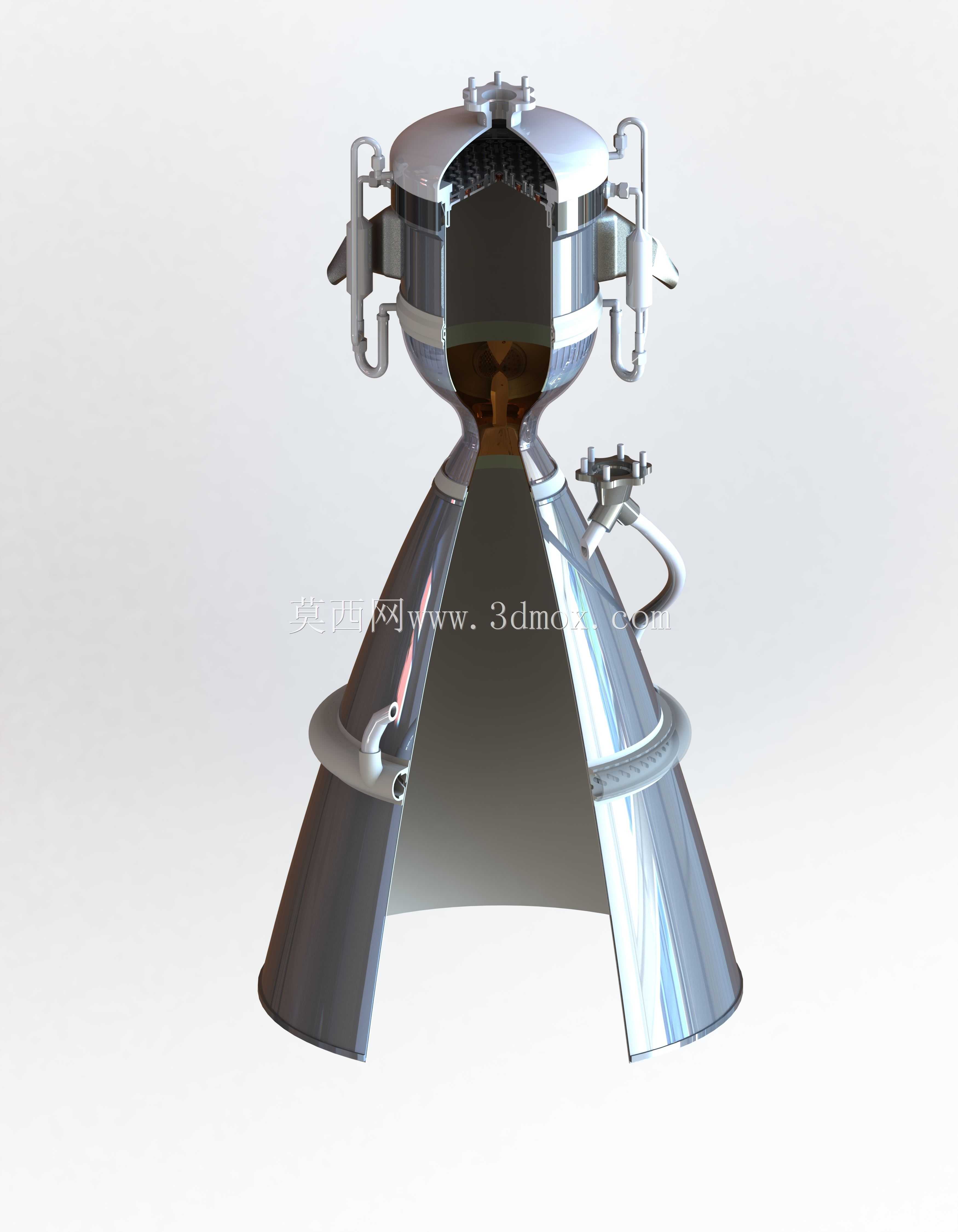

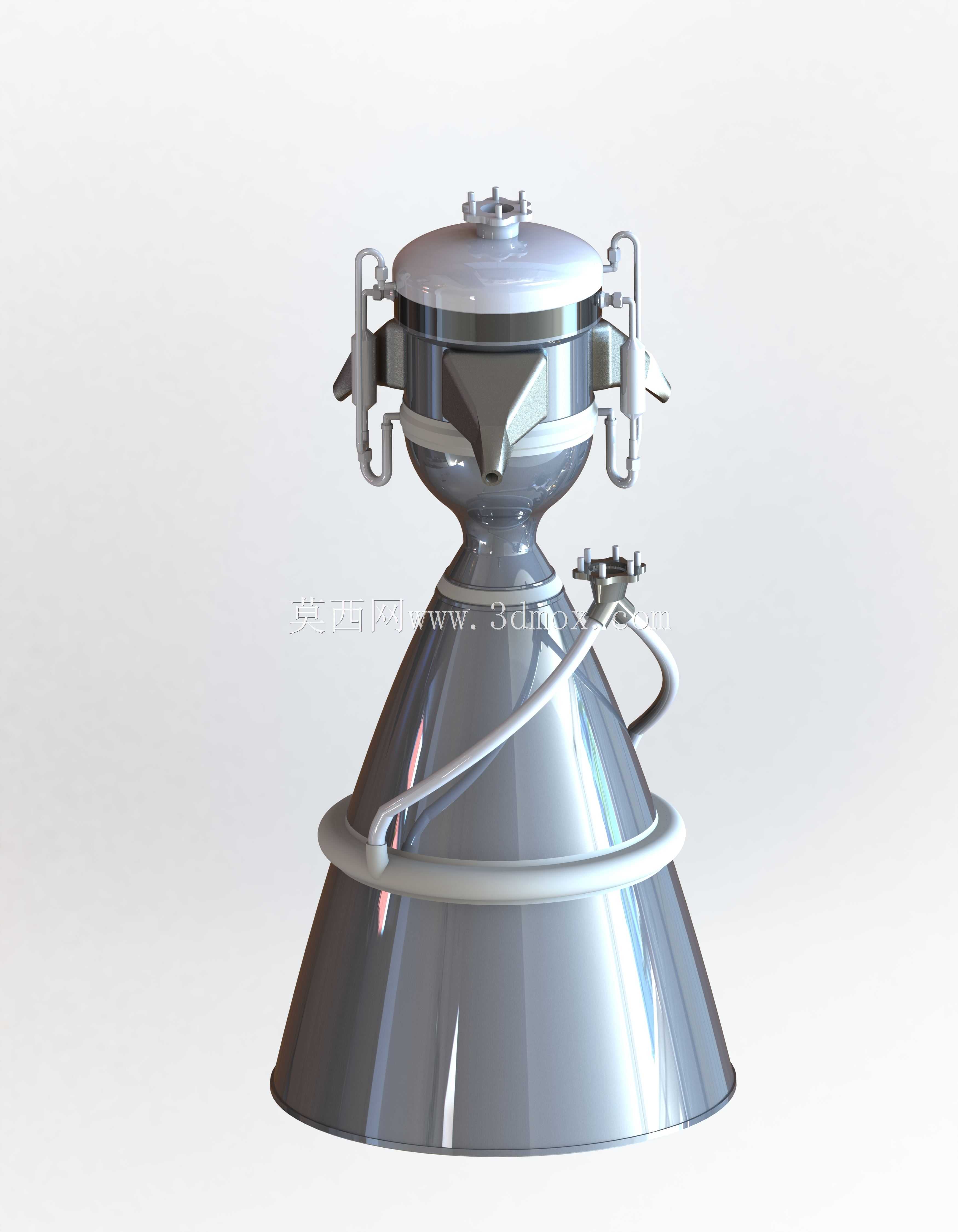

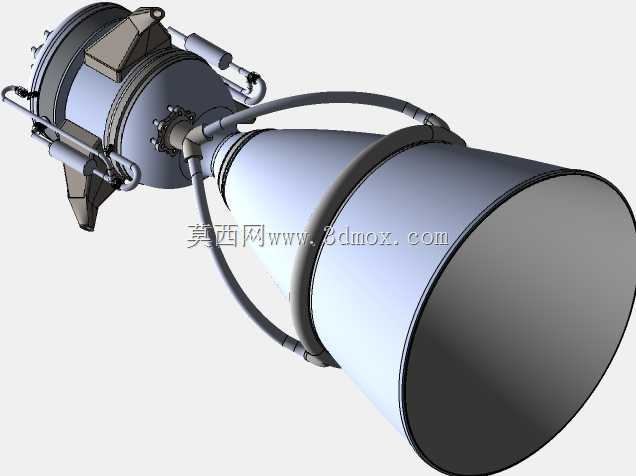

带剖视结构的液体火箭推力装置

该液体火箭推力装置是航天运载系统的核心动力部件，主要应用于运载火箭上面级、轨道机动飞行器以及深空探测探测器的动力系统中，承担着为飞行器提供入轨推力、轨道修正推力以及姿控力矩输出的核心作用，是决定航天运载任务能否顺利完成的关键核心部件。从功能特性来看，该装置采用双组元液体推进剂设计思路，上部的球形腔体为推进剂燃烧室结构，剖视结构清晰展现了内部的喷注器排布、燃烧腔流道设计，能够实现燃料与氧化剂的充分雾化掺混，保证燃烧过程的稳定性与能量释放效率，避免燃烧不稳定带来的结构共振损伤。下部的拉瓦尔喷管采用分段式扩张段设计，外壁的环形管路为再生冷却流道，能够在推进剂进入燃烧室前先流经喷管外壁带走高温燃气传递的热量，既可以降低喷管壁面的工作温度，避免高温烧蚀失效，又能对推进剂进行预热提升燃烧效率，喷管延伸段的薄壁结构设计在保证结构强度的前提下尽可能降低结构自重，提升推重比参数。从设计思路来看，该结构采用模块化拆分设计，上部燃烧室与下部喷管通过法兰快接结构连接，侧面预留的多个管路接口分别对应燃料入口、氧化剂入口、点火装置安装位以及测压测温传感器安装位，能够满足地面热试车的参数采集需求，同时顶部的快开卡箍结构可以快速打开燃烧室，方便试验后检查内部烧蚀情况、更换喷注器组件，大幅降低地面试验阶段的拆装维护成本。从安装边界来看，该推力装置整体为轴对称回转结构，上部燃烧室最大外径处预留了四个对称的安装吊耳结构，可通过高强度螺栓与飞行器的舱段承力结构连接，安装对接面采用平面密封结构，能够承受燃烧室内的高压工作载荷，喷管出口的扩张比经过流场仿真优化，能够在高空低背压环境下实现燃气的充分膨胀，将燃烧产生的热能最大程度转化为喷射动能，保证推力效率。侧面的管路接口均采用标准航天管路连接规格，能够与推进剂供应系统的管路快速对接，整体结构的重心落在中心轴线上，避免工作过程中产生偏心力矩影响飞行器的姿态控制精度，喷管外壁的环形加强筋既可以提升冷却流道的结构刚度，又能作为安装支架固定相关的传感线路与温控组件，整体设计兼顾了工作性能、结构可靠性与维护便捷性，能够满足多次启动、长时工作的航天动力任务需求。
