工业传动用箱体式齿轮承载基座设计

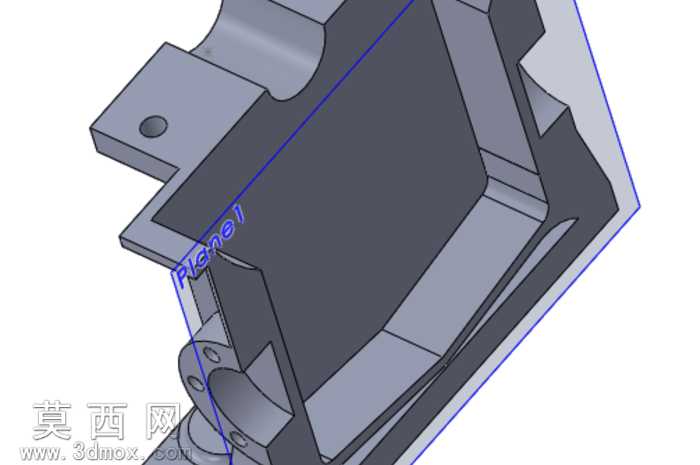

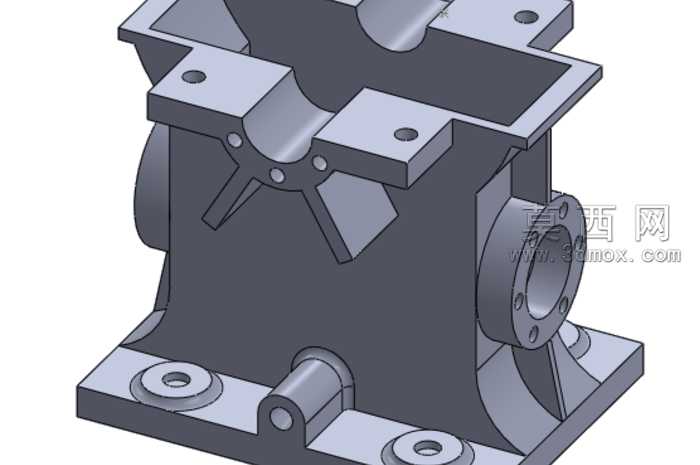

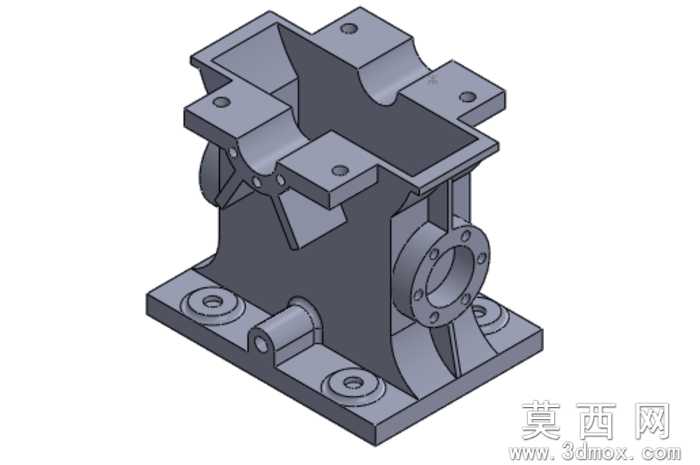

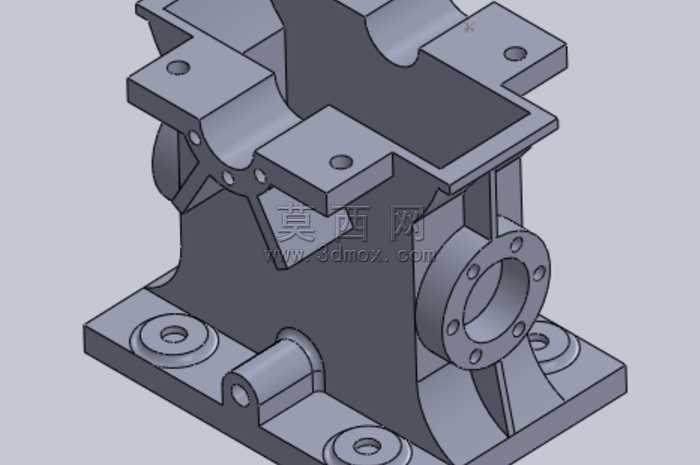

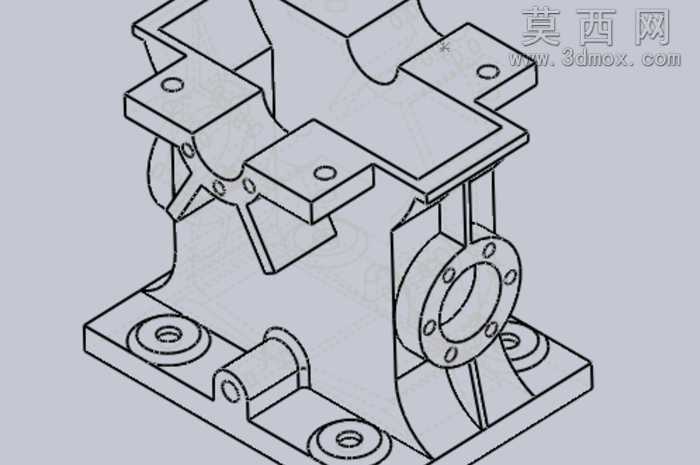

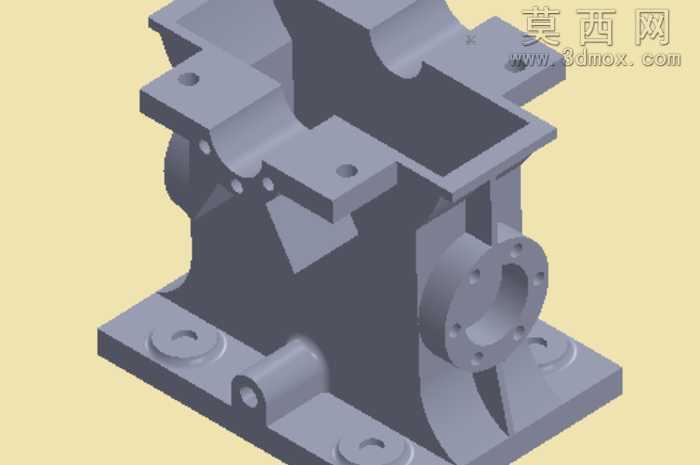

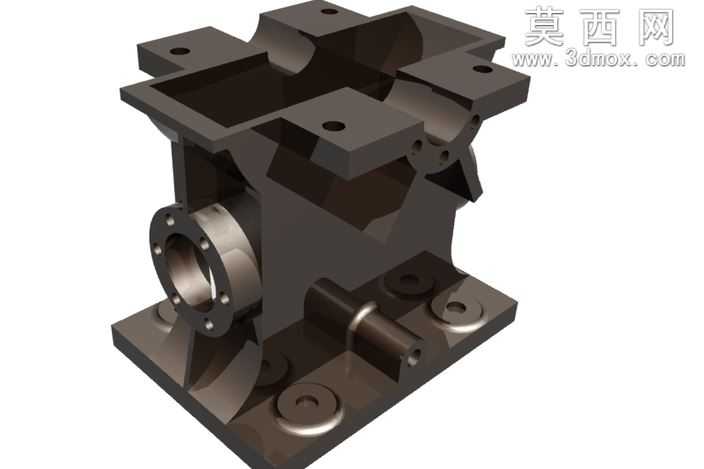

该齿轮箱壳体采用三维参数化建模方式完成整体设计，建模过程中先以底部安装基面为定位基准，绘制底座的轮廓草图，通过拉伸特征生成带安装孔的底板结构，底板上的沉头安装孔采用线性阵列方式排布，保证安装定位的同轴度与位置精度。主体腔体部分通过多步拉伸与切除特征构建，腔体内部预留出齿轮轴系的安装空间，侧壁的轴承安装孔采用同轴心配合的特征生成，孔位周边设计有均匀分布的螺栓连接孔，用于安装轴承端盖实现轴系的轴向定位。顶部的多组安装凸台采用拉伸加倒角特征制作，凸台上的通孔用于箱盖的连接固定，凸台边缘做了圆角过渡处理，避免应力集中提升结构强度。建模过程中对壳体的壁厚做了均匀化处理，在保证整体刚性的前提下控制壳体重量，内部的加强筋结构通过筋特征快速生成，筋位的走向贴合载荷传递路径，可有效承受齿轮传动过程中产生的径向与轴向载荷。材质配置上为壳体赋予了铸铁材质效果，表面做了哑光氧化质感处理，金属安装轴套部分赋予了抛光钢材材质，通过材质区分清晰展现不同部件的功能属性。渲染阶段采用三点布光方式，主光源从斜上方投射突出壳体的立体轮廓，补光弱化阴影区域的死黑问题，环境光添加微弱的反射效果，还原金属铸件的真实质感。设计过程中充分考虑了部件的装配工艺性，所有连接孔位都做了引正倒角处理，腔体内部的边角都做了圆角过渡，既方便铸造脱模，也能减少装配过程中的磕碰损伤。整体结构采用对称式布局设计，可适配正反转的齿轮传动工况，底部的安装基面做了平面度约束设计，保证箱体安装后的水平度，为内部齿轮传动提供稳定的支撑基础，避免因安装偏差导致的齿轮啮合异常问题。
