6英寸雪佛兰H梁发动机连杆三维设计

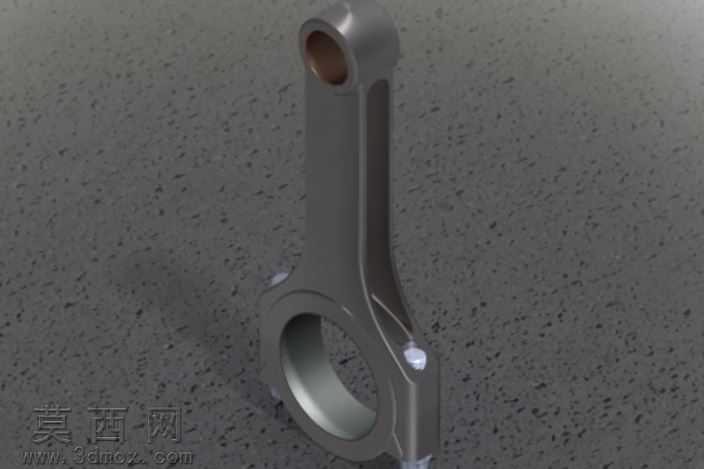

本模型为适配雪佛兰机型的6英寸长H梁发动机连杆，建模阶段以发动机曲柄连杆机构的实际工况参数为核心依据，先完成整体轮廓的草绘定位，精准标定连杆大小端的中心距为6英寸，匹配对应机型的活塞销与曲柄销配合尺寸。建模过程中先构建连杆杆身的H型截面基准，通过拉伸、放样特征完成杆身主体的成型，针对H梁的加强筋结构做了等壁厚优化，保证杆身轻量化的同时兼顾结构刚性，避免往复运动过程中出现形变失效。大小端的孔位特征采用同轴度约束完成建模，小端预留衬套安装位，大端设计为分体式结构，精准绘制连杆盖的定位凸台与螺栓安装孔，保证装配时的定位精度与连接强度。细节处理上，对杆身与大小端的过渡位置做了圆角特征处理，消除应力集中隐患，大端轴瓦安装位的表面粗糙度通过纹理映射做了模拟还原。材质渲染阶段，连杆主体采用高强度锻钢材质，调整金属材质的粗糙度、反射率参数，还原锻件经机加工后的哑光金属质感，小端衬套部分赋予铜合金材质，通过色彩与质感差异区分不同构件，渲染时添加环境光遮蔽效果，清晰呈现H梁结构的立体层次与各部位的衔接关系。设计过程中充分考量连杆在发动机运行过程中承受的交变载荷特性，H型截面的设计相比传统工字型截面拥有更好的侧向抗扭能力，适配高负荷动力输出场景，各部位的壁厚、圆角参数均参考成熟的发动机连杆设计规范设定，整体模型完整还原了H梁连杆的结构特征与装配细节，可用于发动机结构教学、动力系统改装方案验证等场景。
