车用螺旋弹簧液压减震结构设计

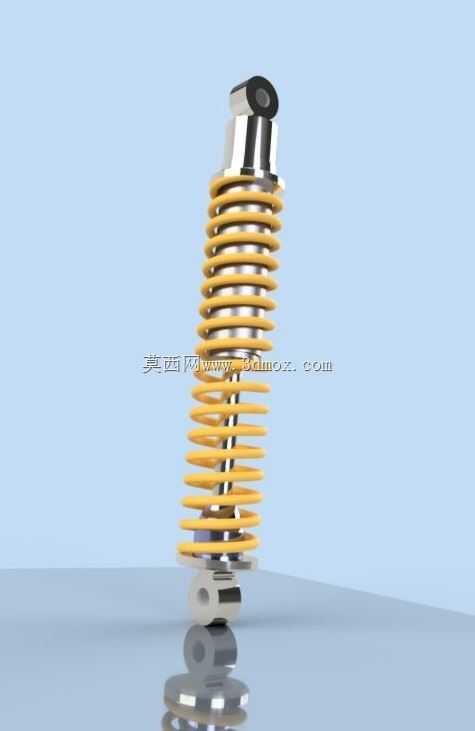

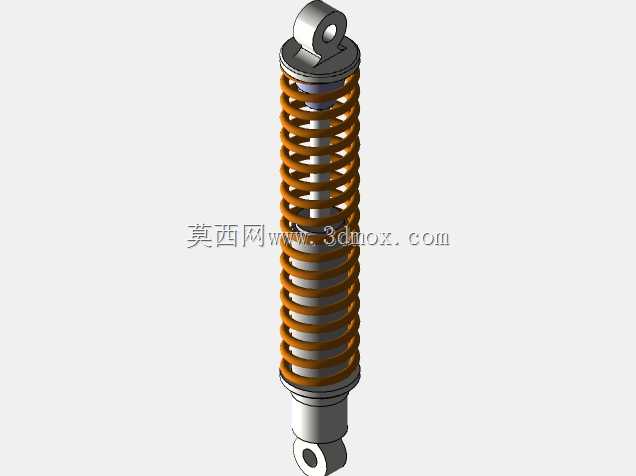

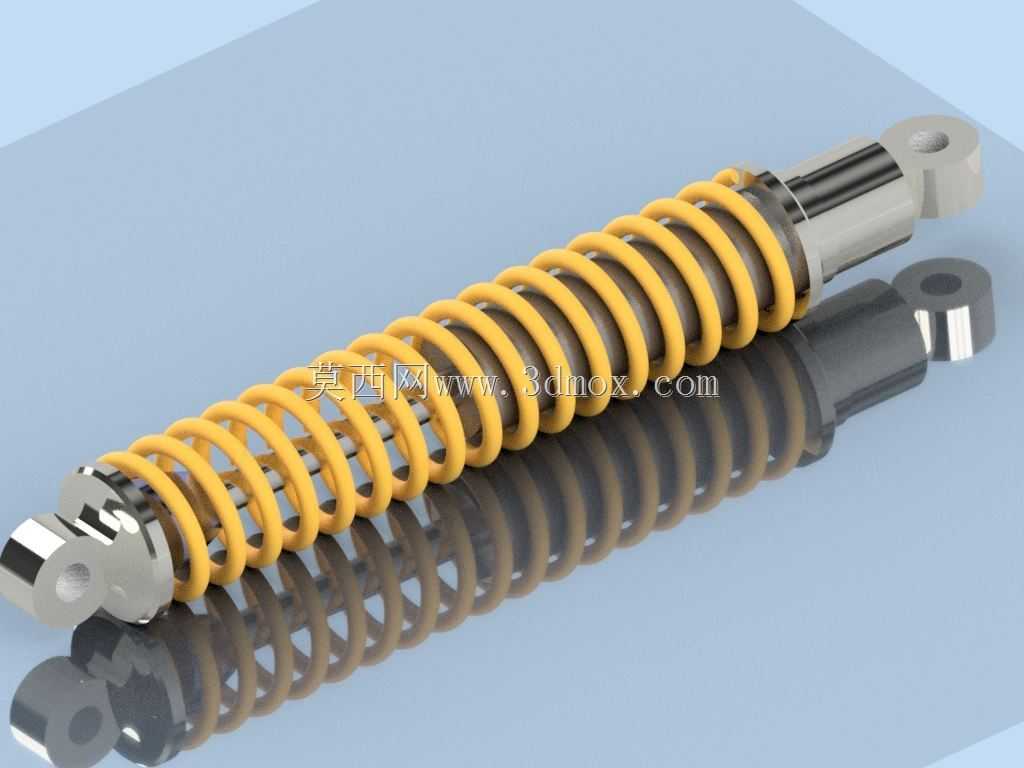

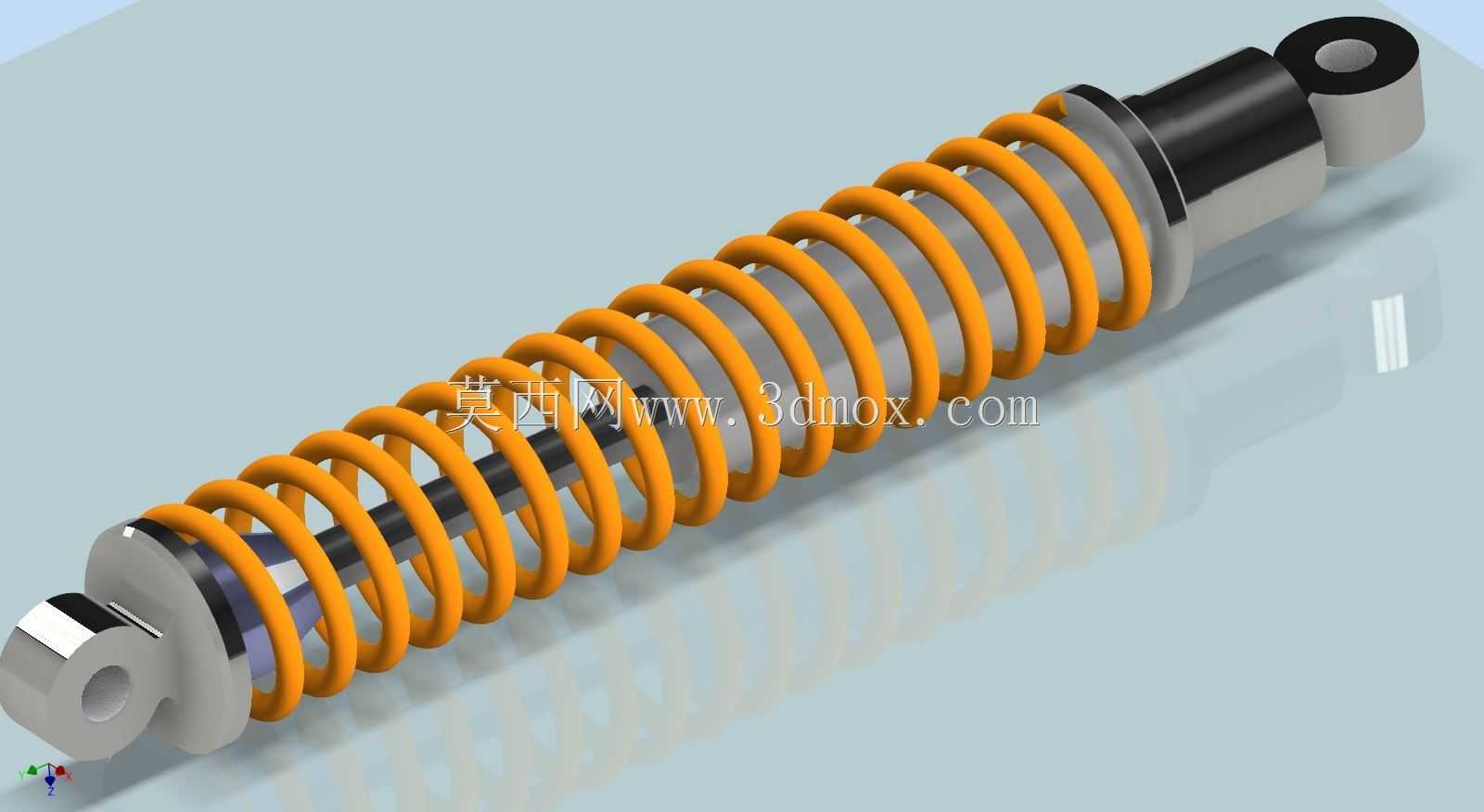

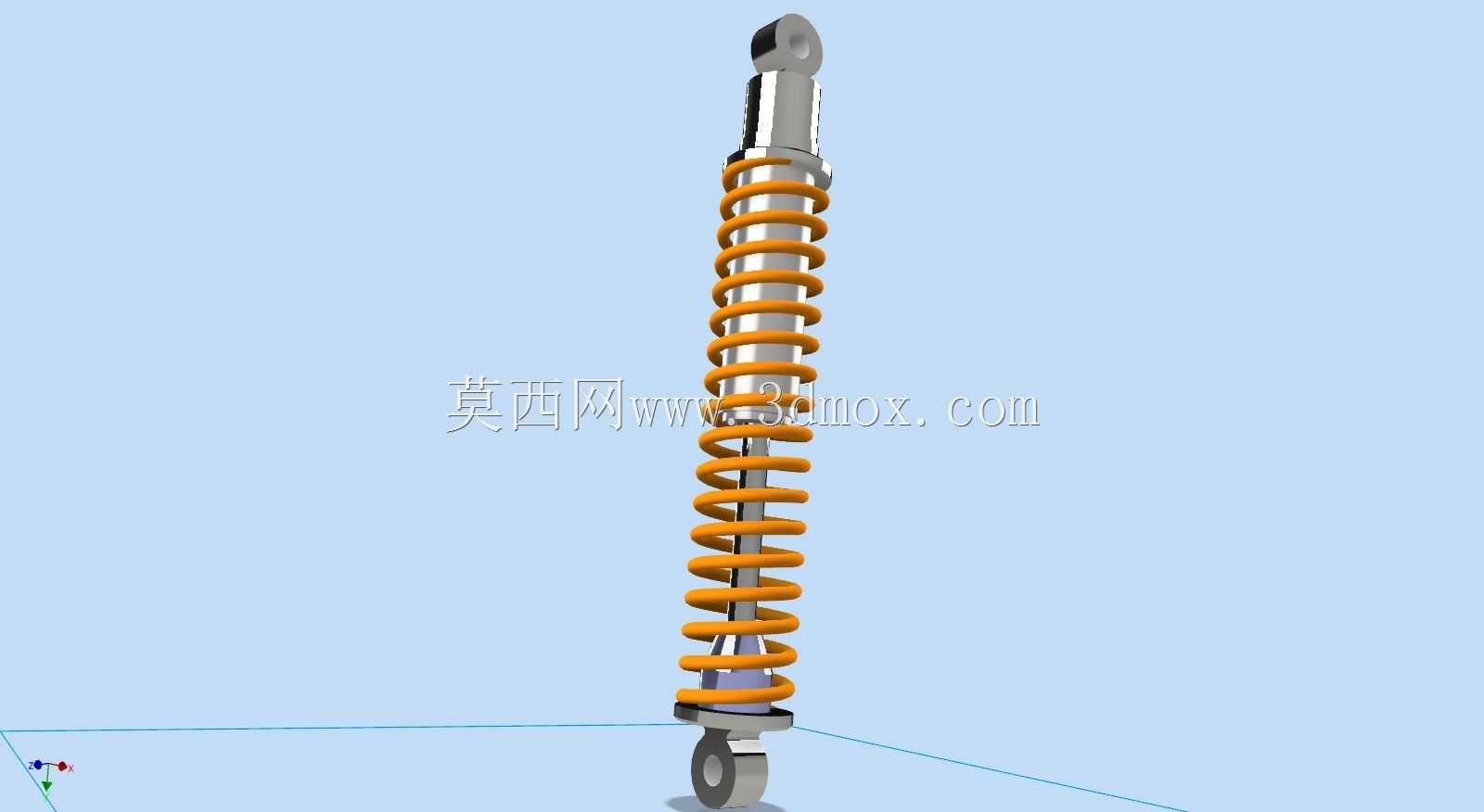

这款减震结构主要应用于乘用车辆、非道路作业车辆的悬架系统中，同时也可适配部分小型工程机械、电动两轮车辆的行走缓冲场景，是行走系统中承担冲击缓冲、振动衰减核心功能的关键部件。在车辆实际行驶过程中，路面的凹凸起伏会通过车轮传递给车架，若没有减震结构的缓冲，刚性连接的车架会直接承受全部冲击，不仅会大幅降低驾乘人员的乘坐舒适度，长期的高频振动还会造成车身结构件疲劳损坏、车载精密部件松动失效，甚至会导致车轮抓地力不足，影响行驶操控稳定性与制动安全性。该减震结构采用螺旋弹簧与液压阻尼缸同轴集成的设计思路，外层的螺旋弹簧主要承担承载车身重量、吸收路面冲击动能的作用，弹簧的刚度经过匹配调校，既可以在承受额定载荷时提供足够的支撑力，避免车辆过弯、制动时出现过度侧倾与点头，又不会因为刚度过高导致缓冲效果不足。内部的液压阻尼缸则负责将弹簧吸收的冲击动能转化为液压油的热能耗散掉，避免弹簧出现持续往复弹跳的问题，让振动能够快速衰减。在结构设计上，上下两端均采用铰接式安装耳座，上端连接车架或悬架上座，下端连接转向节或下摆臂，铰接结构可以适配悬架跳动过程中的角度变化，避免部件出现卡滞、别劲的问题。安装边界的尺寸设计充分考虑了主流车型悬架的布置空间，阻尼缸的行程匹配对应车型悬架的跳动极限，既保证车轮上跳时不会出现减震器顶死的情况，也能在车轮下跳时提供足够的拉伸限位，避免弹簧脱出。阻尼阀系的设计经过多轮调校，压缩行程与复原行程的阻尼力做了差异化匹配，压缩行程阻尼力相对较小，保证弹簧可以快速吸收路面冲击，避免过硬的阻尼将冲击直接传递到车身；复原行程阻尼力相对较大，能够有效抑制弹簧的回弹动作，让车身快速回到平稳状态。弹簧表面采用电泳加喷塑的多层防护处理，可以抵御行驶过程中泥水、砂石的侵蚀，延长部件的使用寿命，阻尼缸的活塞杆表面做了镀铬硬化处理，耐磨性能优异，配合多层油封结构，可以有效避免液压油渗漏，保证阻尼性能长期稳定。
