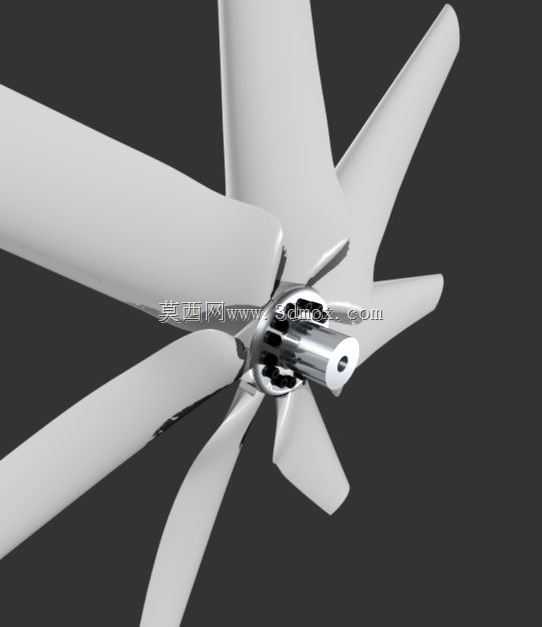

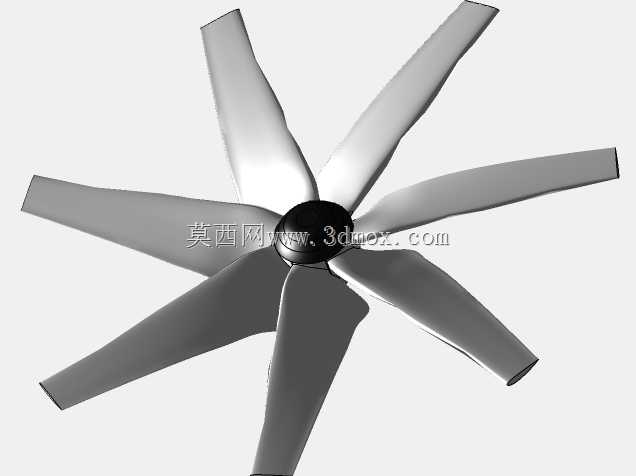

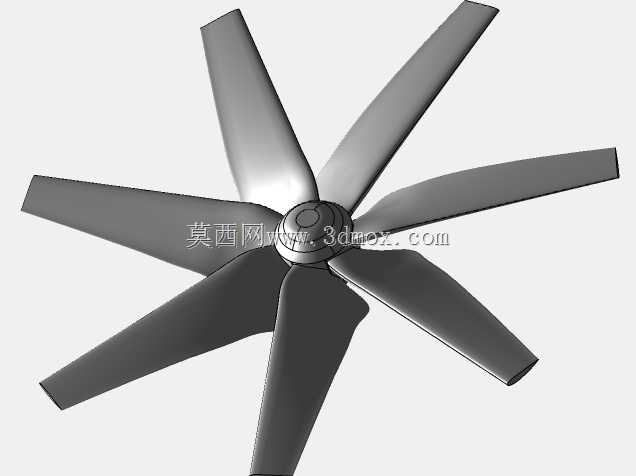

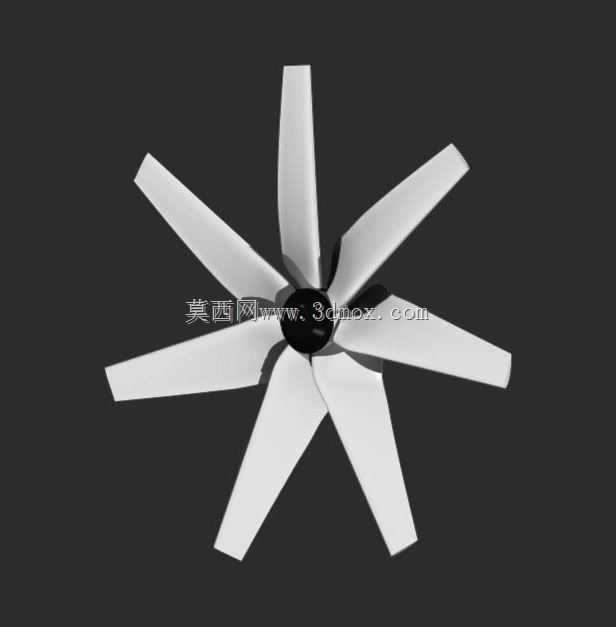

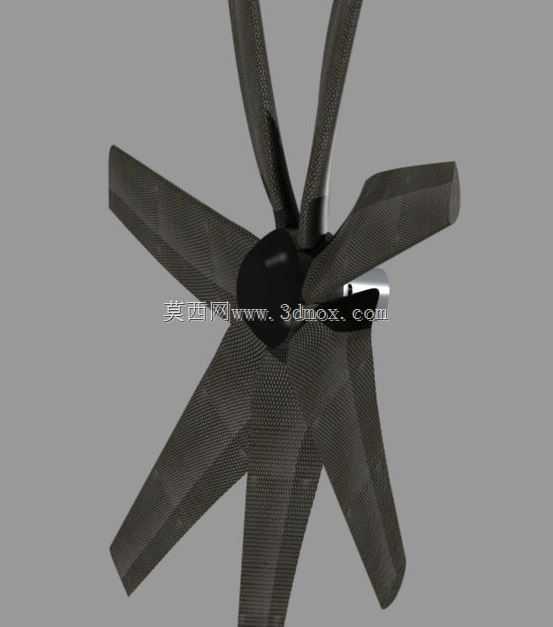

NACA4418翼型33英寸七叶高扭矩转子轮毂结构

该转子轮毂结构主要面向低速风能捕获、小型通风送风、特定工况流体推进类场景设计，可适配小型离网风力发电单元、工业局部强风送风装置、特定低空低速推进设备的核心动力端使用，在25英里每小时的来流风速工况下可稳定维持1100转每分的运行转速，能够在较低来流速度下输出较高扭矩，适配对启动扭矩要求较高、低流速下需要稳定动力输出的使用需求。

整体结构采用七叶片对称布局设计，叶片翼型选用成熟的NACA4418低速翼型截面，该翼型具备较低的低速阻力系数与较高的升阻比，在低来流速度下即可产生足够的气动推力，同时七叶布局相比常见的三叶、五叶结构，能够有效降低单叶片载荷，让扭矩输出更平顺，减少运行过程中的气动振动与噪音，提升整体运行稳定性。叶片与中心轮毂采用一体化衔接的结构设计，轮毂位置设置有标准的轴接安装位，可匹配常规直径的动力输出轴，安装边界预留了足够的紧固件装配空间，无需额外定制转接件即可完成与动力输入端或负载端的对接。

设计过程中针对叶片的扭转角度做了针对性优化，从叶根到叶尖的翼型安装角沿展向逐步递减，匹配不同半径位置的线速度差异，让整个叶片展向的攻角都处于最优气动区间，避免叶根位置失速、叶尖位置气动效率不足的问题，同时叶片的厚度从叶根到叶尖逐步收窄，既保证叶根位置具备足够的结构强度承受气动载荷，又控制叶尖位置的厚度降低旋转过程中的阻力损耗。整体转子直径为33英寸，适配安装的设备腔体尺寸需要预留不小于34英寸的回转直径空间，轴向安装深度不超过轮毂轴向长度的1.2倍即可满足装配要求，轮毂的轴孔尺寸适配常规小型动力轴规格，可根据实际使用场景微调键槽位置完成固定。

该结构在实际使用中能够适应多尘、轻度潮湿的户外工况，叶片的曲面过渡顺滑无明显应力集中点，长期运行下不易出现结构疲劳损坏，高扭矩输出特性让其无需搭配大减速比的变速结构即可直接驱动中低转速负载，有效缩减配套设备的整体体积与结构复杂度，在小型风能利用、工位强制通风、小型流体推进等场景下都具备较好的适配性。
