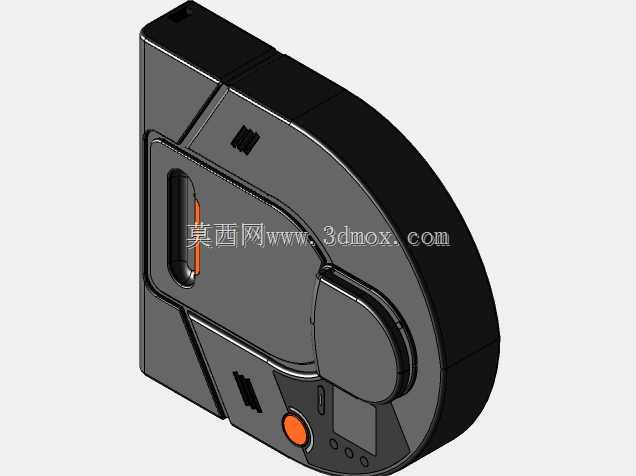

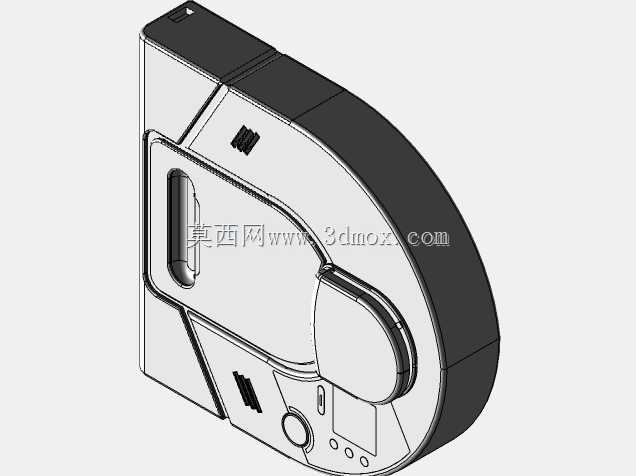

Neato扫地机器人真空吸尘结构三维建模

本次建模的Neato真空吸尘结构，核心服务于家用智能扫地机器人的地面清洁作业场景，在日常家庭硬质地板、短绒地毯的清洁工况下，该结构承担负压集尘的核心功能，是扫地机器人完成尘屑收纳的核心功能单元。从实际使用场景出发，该结构需要适配扫地机器人整机的低矮机身布局，满足家具底部等狭小空间的通行清洁需求，因此在设计阶段首先对安装边界做了严格约束，整体结构的垂直高度控制在整机机身厚度的三分之一以内，横向布局贴合机身中部的尘仓安装位，避免与侧边的行走轮组、边刷驱动机构、激光导航模组产生空间干涉。

从功能特性来看，该真空结构采用离心式负压发生逻辑，进风口直接对接滚刷舱的尘屑导流通道，出风口设置多层过滤结构的安装位，避免吸尘过程中产生的二次扬尘问题。结构设计上充分考虑了日常使用的维护需求，与尘仓对接的接触面做了密封筋位设计，采用软胶密封的装配方案，保证负压作业时的气密性，避免因漏气导致吸尘吸力不足的问题。机身顶部的凸起结构为真空模组的驱动电机散热舱，表面开设的格栅式通风口对应电机的散热风道，在连续长时间清洁作业时，能够保证驱动电机的工作温度维持在合理区间，避免过热触发保护停机。

设计思路上，该结构优先遵循功能优先的原则，所有曲面造型均服务于内部风道的流体走向，进风通道采用渐扩式截面设计，降低风阻的同时提升大颗粒尘屑的通过能力，避免纸屑、毛发等杂物在风道内部卡滞。结构的装配点位全部采用卡扣加螺丝的复合固定方式，既满足自动化产线的快速装配需求，也方便后期售后维护时的拆解更换。操作按键区域的布局贴合用户日常使用的操作习惯，橙色的功能按键与黑色机身形成明显的视觉区分，用户无需低头查看即可通过触感快速定位按键位置。

从安装边界来看，该真空模组的底部安装面设置三个定位柱，对应机身底壳的定位孔，装配时可快速完成对位，安装公差控制在0.2mm以内，保证风道对接的同轴度，避免因装配错位产生的风噪问题。结构的所有外露边角均做了R2以上的圆角处理，一方面避免装配过程中划伤操作人员，另一方面也减少机身在家具底部通行时的剐蹭概率。针对毛发缠绕的常见问题，风道内部的过流面全部做了光滑曲面处理，没有易勾挂毛发的直角缝隙，配合滚刷的高速转动，可大幅降低毛发在结构内部缠绕的概率，减少用户的手动清理频次。

在结构强度设计上，该模组的外壳采用ABS加玻纤的改性材料，壁厚控制在2.5mm，既满足日常使用中的抗冲击需求，避免轻微磕碰导致的结构开裂，也能控制整体重量，降低行走轮组的负载，提升整机的续航表现。散热格栅的筋位间距控制在3mm，既保证通风面积，也能避免较大体积的杂物进入散热舱损坏内部电机。与尘仓对接的锁扣结构采用弹性悬臂设计，按压行程控制在5mm，用户取出尘仓清理时无需施加过大的按压力，操作手感顺畅，同时锁合状态下可提供足够的锁紧力，避免机器行走过程中尘仓意外脱落。
