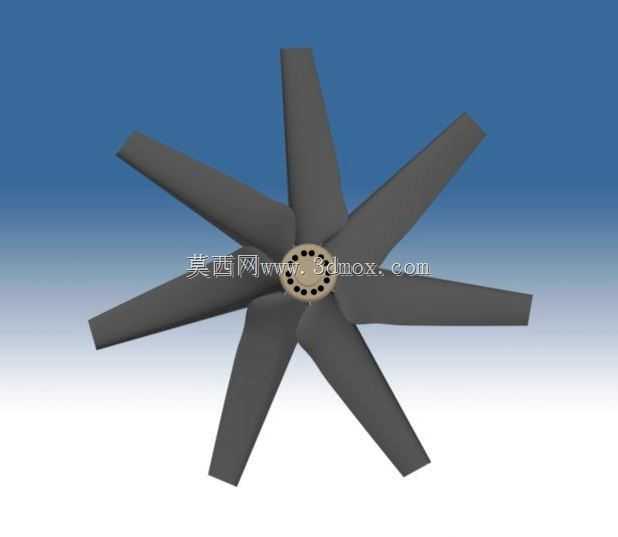

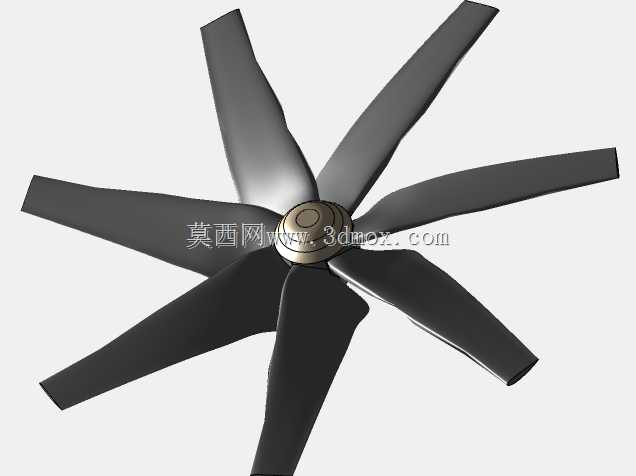

NACA4418翼型33英寸七叶带轮毂转子结构

在低速流体输送、小型风冷散热、低空低速动力配套等场景中，这类带轮毂的多叶转子是核心做功部件，不同于高速工况下的少叶大桨设计，七叶构型的转子在低转速区间就能输出稳定的流体推力，同时运行过程中产生的脉动载荷更小，不会给配套的支撑结构带来额外的振动冲击，适配对运行平稳性有要求的配套设备。从实际使用场景来看，这类转子常被用于小型风冷机组的散热送风、低速无人飞行器的动力输出、工业管道内的低压流体推送等工况，在这些场景里，转子不需要承担极高的线速度载荷，反而对单位转速下的做功效率、运行噪音控制有更高要求，七叶的布局刚好能匹配这类需求，每一片桨叶分担的载荷更低，单叶的受力变形量更小，长期运行的结构稳定性更有保障。

这款转子采用NACA4418翼型作为桨叶的基础截面，该翼型属于低速高升阻比翼型，在低雷诺数工况下的气动表现稳定，不会出现过早的气流分离问题，桨叶从根部到尖部做了线性的弦长与扭转角过渡，根部区域弦长更大、扭转角更高，匹配轮毂附近较低的线速度，保证根部截面也能处于合理的攻角区间，避免根部区域出现做功盲区甚至气流紊流；尖部区域弦长收窄、扭转角降低，适配尖部更高的线速度，降低尖部的涡流损失，同时控制尖部的线速度在合理区间，避免尖部线速度过高带来的噪音激增与结构应力超限问题。整体桨叶直径为33英寸，这个尺寸边界适配多数中小型设备的安装舱位，不需要对原有设备的防护网、安装支架做大幅改动就能完成替换适配。

轮毂部分采用一体化的连接结构，中心设置标准的动力输入轴安装位，桨叶与轮毂的连接区域做了圆弧过渡处理，避免直角连接带来的应力集中问题，在转子长期承受交变气动载荷的工况下，过渡区域不会出现应力疲劳开裂的问题。轮毂的外径尺寸经过匹配设计，既能够给七片桨叶提供足够的安装支撑面，保证每一片桨叶的安装定位精度，避免桨叶安装角出现偏差导致的动平衡问题，又不会因为轮毂尺寸过大遮挡中心区域的流道，降低转子的有效做功面积。从安装边界来看，转子的轴向尺寸紧凑，安装时只需要保证动力输出轴的同轴度符合要求，锁紧端面的连接紧固件，不需要额外加装复杂的定位结构，后期维护更换的操作门槛较低。

在结构设计阶段，这类转子需要重点校核动平衡精度，七片桨叶沿轮毂周向均布，相邻桨叶的夹角误差控制在极小范围内，每一片桨叶的重量偏差也做了配平处理，保证转子在额定转速区间运行时，不会出现偏心振动，降低连接轴承的载荷，延长整套动力组件的使用寿命。桨叶的厚度分布从根部到尖部逐渐减薄，根部厚度最大，承担主要的弯曲载荷，尖部厚度较薄，降低自身重量的同时优化气动表现，整个转子的重量分布经过优化，转动惯量控制在合理区间，配套的动力部件不需要输出过大的启动扭矩就能带动转子达到额定转速，降低了对配套动力的功率要求。

实际选型适配过程中，需要注意转子的安装间隙，桨叶尖部与外围防护结构的径向间隙要控制在合理范围，间隙过大会导致尖部涡流回流降低做功效率，间隙过小则容易因为运行振动出现桨叶擦碰的问题。同时要根据实际工况的流体密度调整桨叶的安装角，如果是用于空气介质的送风或动力场景，安装角可以匹配设计值直接使用，如果是用于密度更高的流体介质场景，则需要适当减小桨叶安装角，避免单叶载荷超限导致桨叶变形或断裂。这类带轮毂的一体化转子，相比分体式组装的桨叶结构，整体结构刚性更好，不需要定期检查桨叶与轮毂的连接紧固件是否松动，长期运行的可靠性更高，适合在无人值守、维护频次较低的设备场景中使用。
