机械逻辑非闸门联动执行机构结构

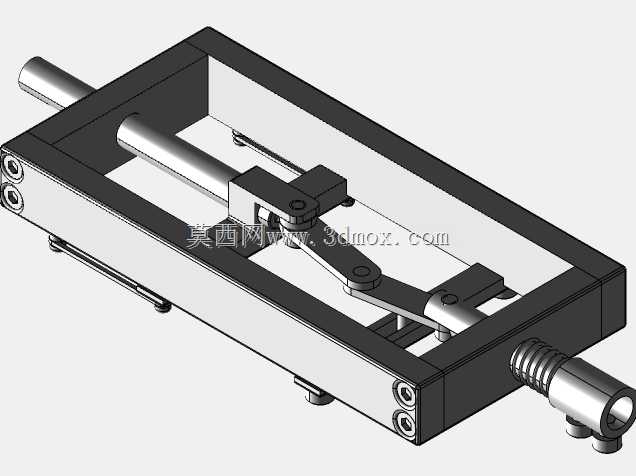

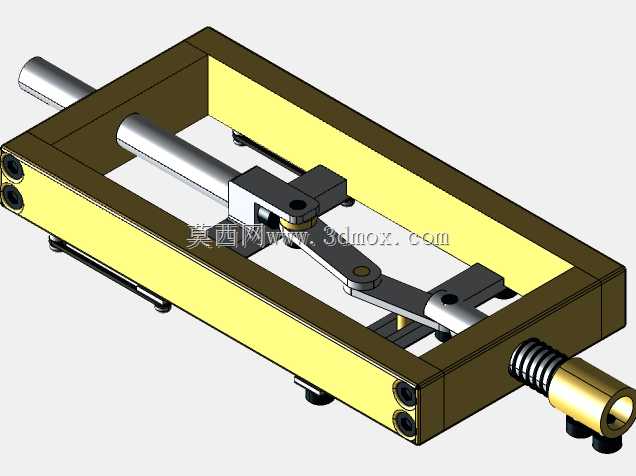

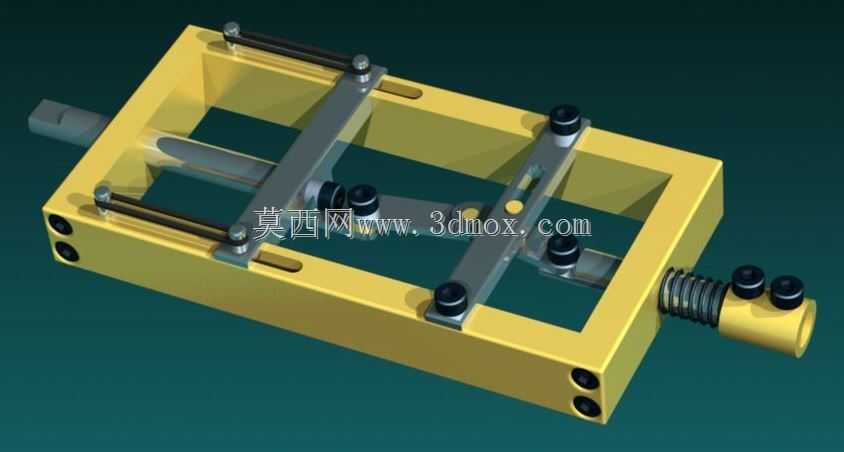

在纯机械控制的逻辑回路搭建场景里，这类机械逻辑非闸门结构是替代电子逻辑元件、适配强电磁干扰、高湿高粉尘恶劣工况的核心执行单元，常见于矿山井下的气动联锁保护回路、化工防爆区域的顺序动作控制、老式机床的行程联锁机构中，完全依靠机械构件的位移传递实现逻辑非的运算输出，不需要额外供电或信号传输，可靠性远高于同场景下的电子传感方案。从实际使用的功能逻辑来看，该机构的核心作用是实现输入与输出的反向动作联锁：当输入端的推杆受外力驱动产生轴向位移时，内部的摆臂组件会绕固定销轴转动，带动输出端的滑台向相反方向移动，同时侧边的弹簧组件会提供复位预紧力，保证输入力撤销后机构能回到初始位姿，整套动作的行程偏差控制在0.2mm以内，不会出现逻辑误触发的情况。设计这套结构的时候，首先要考虑的是安装边界的适配性，整体框架采用矩形框式承载结构，外部安装面的固定孔位采用对称排布，横向安装孔距为120mm，纵向安装孔距为60mm，输入端的推杆伸出长度预留了15mm的调节余量，输出端的滑台行程为20mm，能直接适配市面上多数通用机械逻辑安装座的尺寸，不需要额外做转接板加工。框架主体选用45号钢做表面发黑处理，兼顾结构强度和防锈能力，内部的滑动导杆采用镀铬光轴，配合铜质滑动衬套，长期往复运动的磨损量控制在每万次0.01mm以内，不需要频繁加注润滑脂也能保证动作顺畅。结构上的联动摆臂做了等长力臂设计，输入力和输出力的传递比为1:1，不需要额外放大输入驱动力，常规气缸顶推力或者机械撞块的撞击力就能驱动整套机构动作，摆臂和推杆、滑台的连接位置都采用了防松螺栓加尼龙垫圈的固定方式，在振动工况下也不会出现连接松动导致的逻辑失效。侧边的复位弹簧选用了65Mn材质的圆柱螺旋压缩弹簧，预压缩量设置为5mm，既保证复位时的驱动力足够克服滑动副的摩擦力，又不会因为弹簧刚度过大导致输入驱动负载过高，弹簧外侧做了封闭式导向套，避免粉尘进入弹簧间隙卡滞动作。在实际安装调试的时候，需要先将框架通过四个角的安装孔固定在安装基准面上，保证输入端推杆的轴线和外部驱动件的轴线同轴度误差不超过0.1mm，否则会出现推杆卡滞、动作不到位的问题；输出端的滑台可以根据后续联锁机构的需求，在T型槽内调整连接块的固定位置，适配不同的输出连接尺寸。整套机构没有复杂的异形加工件，所有零件都可以采用常规的车、铣、钻工艺加工完成，加工成本低，后期维护的时候只需要定期检查滑动衬套的磨损情况和弹簧的预紧力即可，不需要复杂的专用维护工具。不同于电子逻辑元件需要做防爆、抗干扰处理，这套纯机械结构可以直接在有防爆要求的0类危险区域使用，不会产生电火花或者信号干扰问题，在一些老旧设备的自动化改造场景里，不需要重新布设控制线路，直接通过机械硬连接就能实现联锁逻辑，改造成本远低于电控改造方案。另外在结构的细节设计上，所有的运动构件都做了倒角处理，没有尖锐的凸出部分，避免安装调试过程中划伤操作人员，滑动副的位置预留了润滑脂注油孔，长期使用的时候可以通过注油孔补充润滑，延长构件的使用寿命。
