模块化机械逻辑布尔门阵列结构

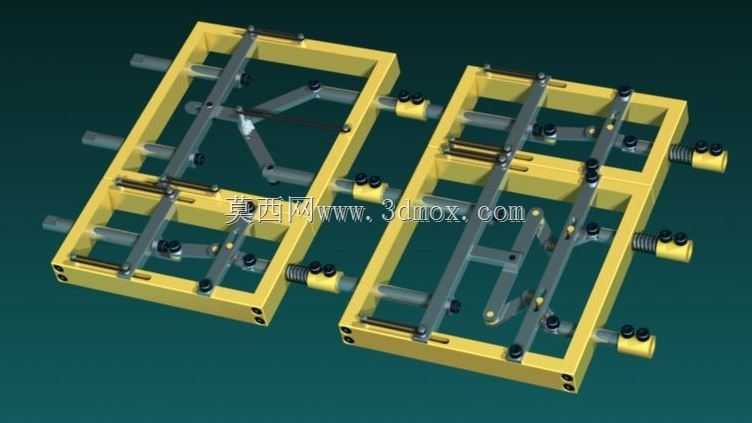

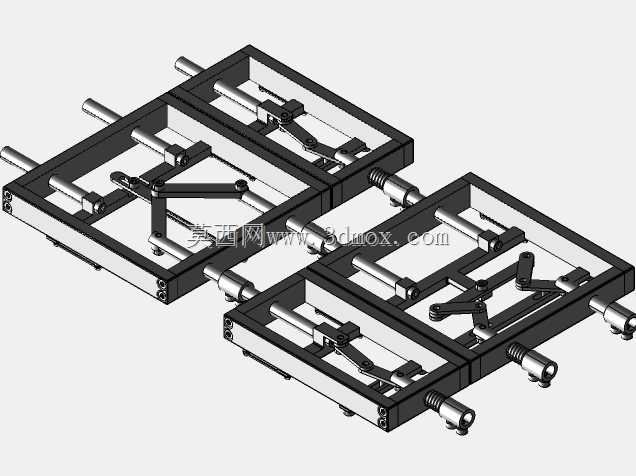

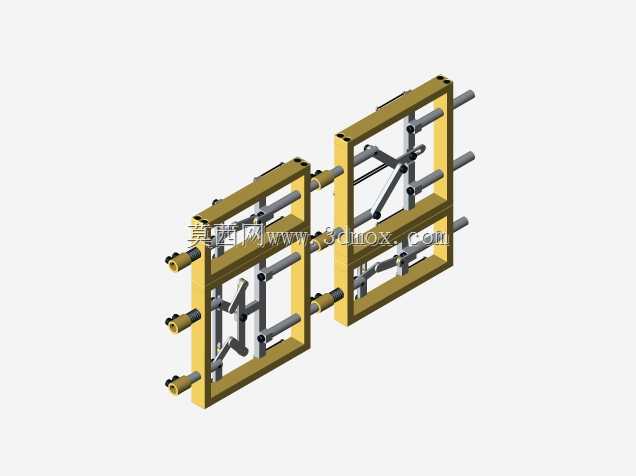

这套机械布尔门阵列结构，核心是通过纯机械构件的运动传递实现基础逻辑运算功能，可应用在无电控元件的纯机械控制场景、极端环境下的逻辑联锁机构、机械式计算演示装置以及特殊工况的安全联锁回路中，比如高温强辐射无法布置电子元件的作业环境，依靠刚性构件的位移传递完成逻辑判断，避免电子元器件受环境干扰失效的问题。从实际功能来看，该阵列整合了与门、非门、与非门三类基础逻辑单元，每个单元都采用独立模块化设计，可根据实际逻辑需求增减单元数量、调整阵列排布方式，不需要重新设计整体基座与传动链路，大幅降低非标逻辑机构的设计迭代成本。设计思路上摒弃了传统机械逻辑机构零散拼接的模式，统一采用框架式承载基体，每个逻辑单元的输入输出轴都采用同规格的导向轴与滑动副，单元之间通过横向贯穿的传动杆实现信号传递，所有铰接点都采用标准销轴连接，运动副的间隙控制在0.02mm以内，避免传动过程中出现逻辑信号的误触发。外形结构上，单个逻辑模块的外框采用矩形型材拼接结构，两个模块拼接后的整体安装边界可根据单元数量灵活调整，单模块的输入轴伸出长度统一为30mm，输出轴的行程固定为15mm，可直接对接外部的触发拨杆、执行滑块等构件，不需要额外设计转接件。安装层面，框架底部预留了统一规格的安装孔位，孔距采用标准整数尺寸，可直接固定在通用铝型材工作台或者设备安装基板上，模块之间的拼接依靠框架侧边的定位销与锁紧螺丝完成，拼接后传动杆的同轴度误差控制在0.05mm以内，保证运动传递的顺畅性。每个逻辑门的内部传动连杆都经过运动仿真验证，非门单元采用反向摆杆结构实现输入输出的位移反向，与门单元采用双输入触发的锁止摆杆结构，只有两个输入轴同时到达指定行程时，输出轴才会产生位移输出，与非门单元则在与门结构的基础上增加反向传动段，实现与非逻辑的运动输出。整套机构的所有滑动面都设计有储油槽，可在长期无维护的状态下保持运动顺畅，铰接点的销轴采用耐磨材质，可承受高频次的往复运动磨损，适合在长期连续运行的机械控制回路中使用。在实际选型适配时，可根据需要的逻辑运算规模调整阵列的行列数，每个模块的传动阻力经过统一校准，多模块拼接后不会出现输入力不足的问题，输入触发力统一控制在15N以内，可适配常规的机械触发构件，不需要额外增加助力结构。
