鹰E-4垂直起降无人机

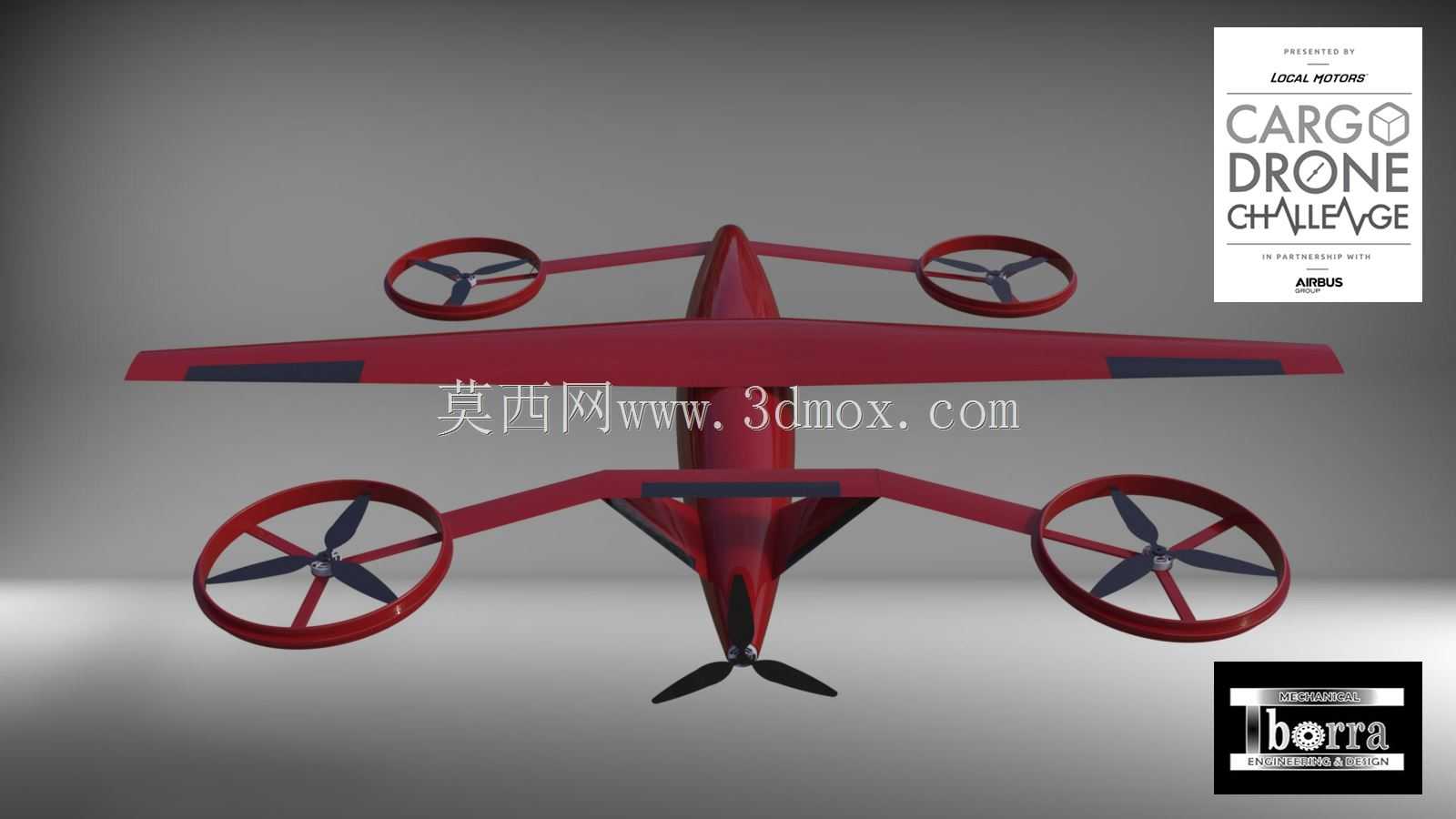

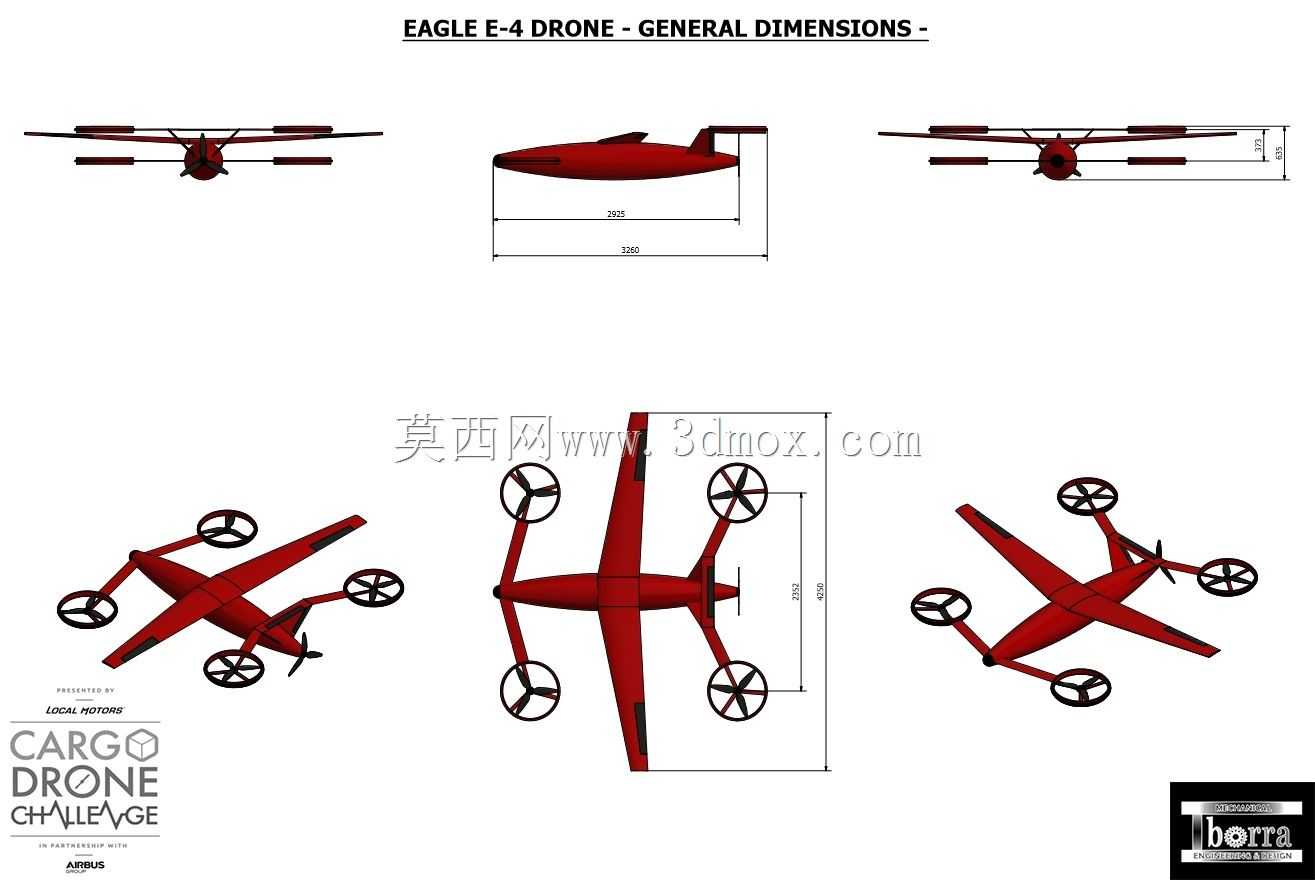

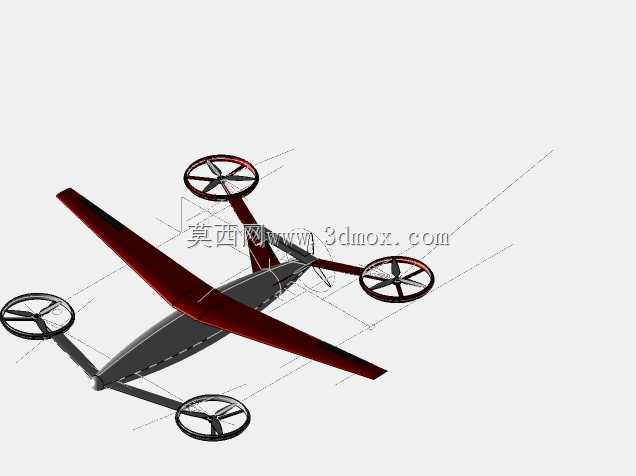

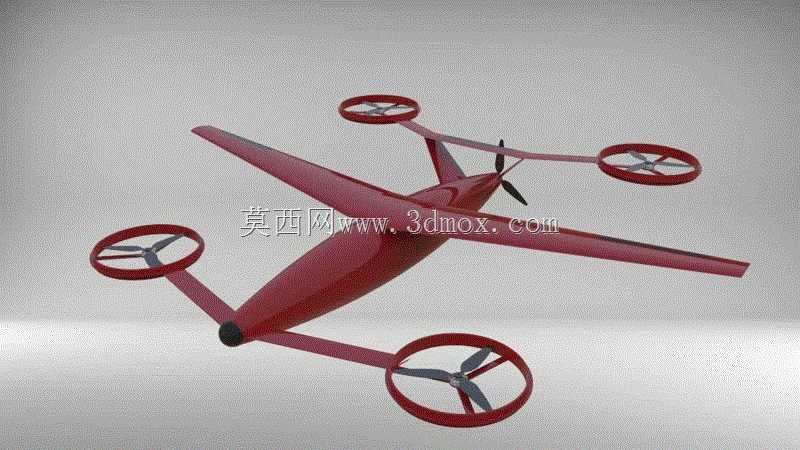

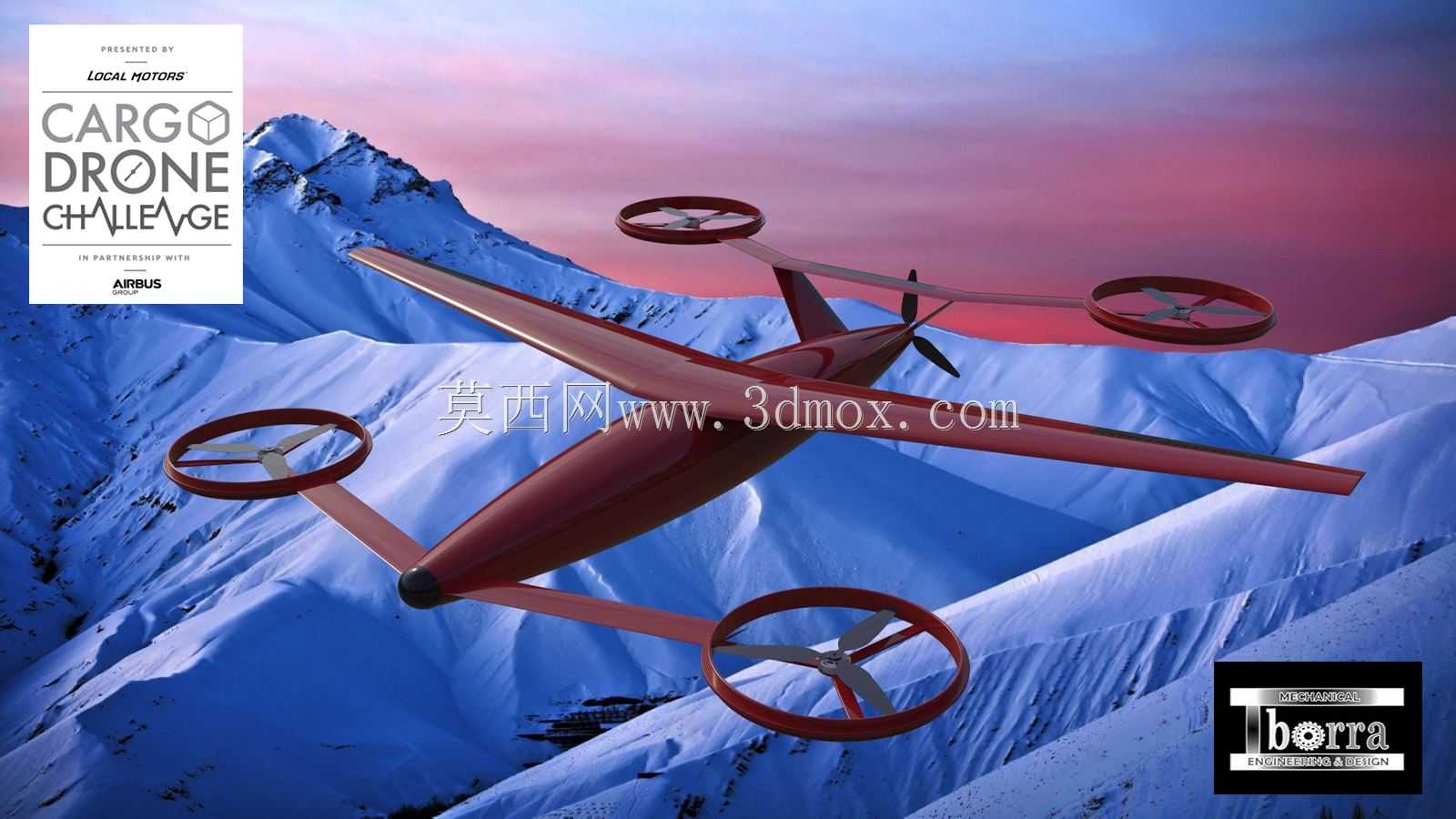

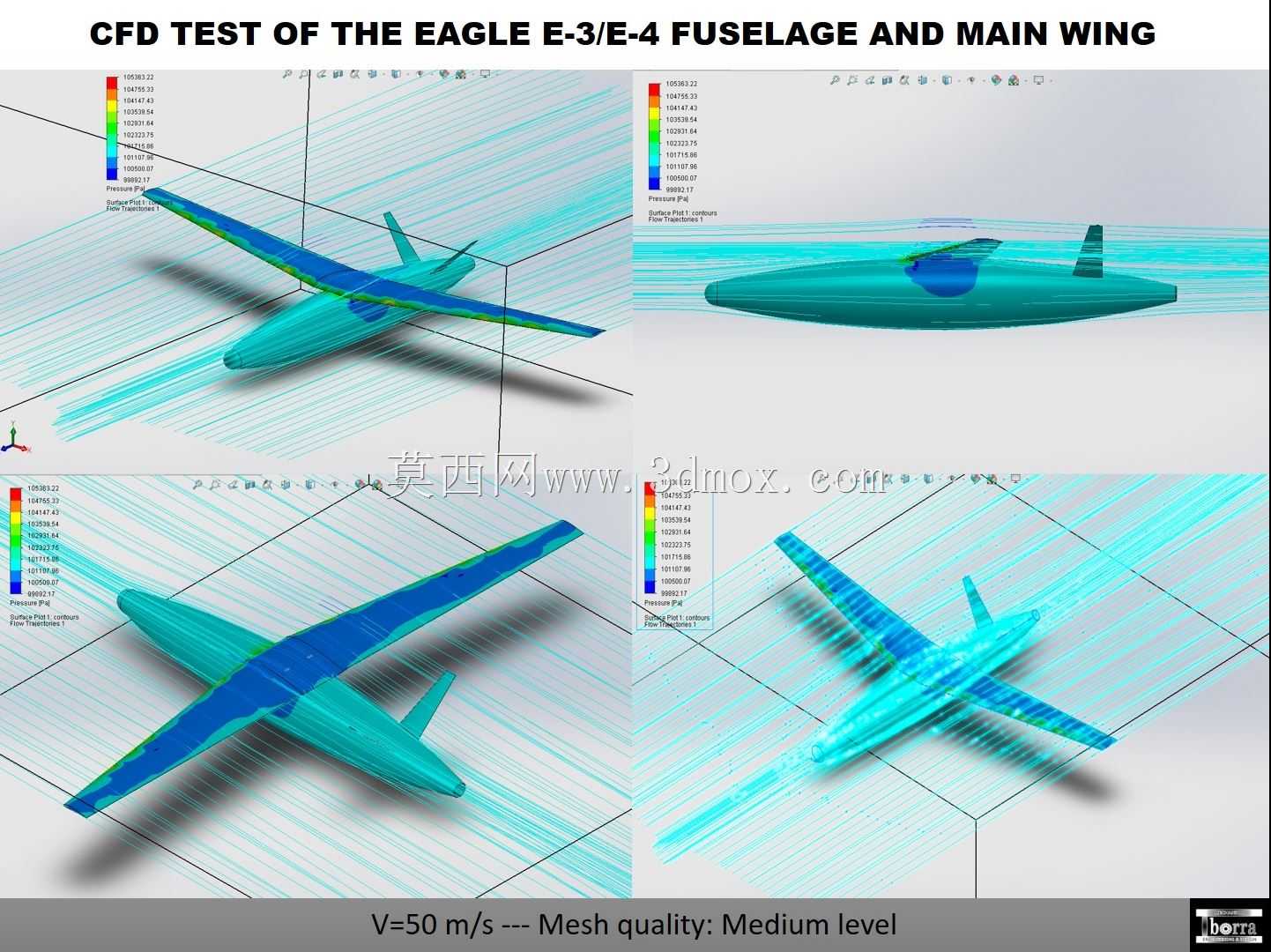

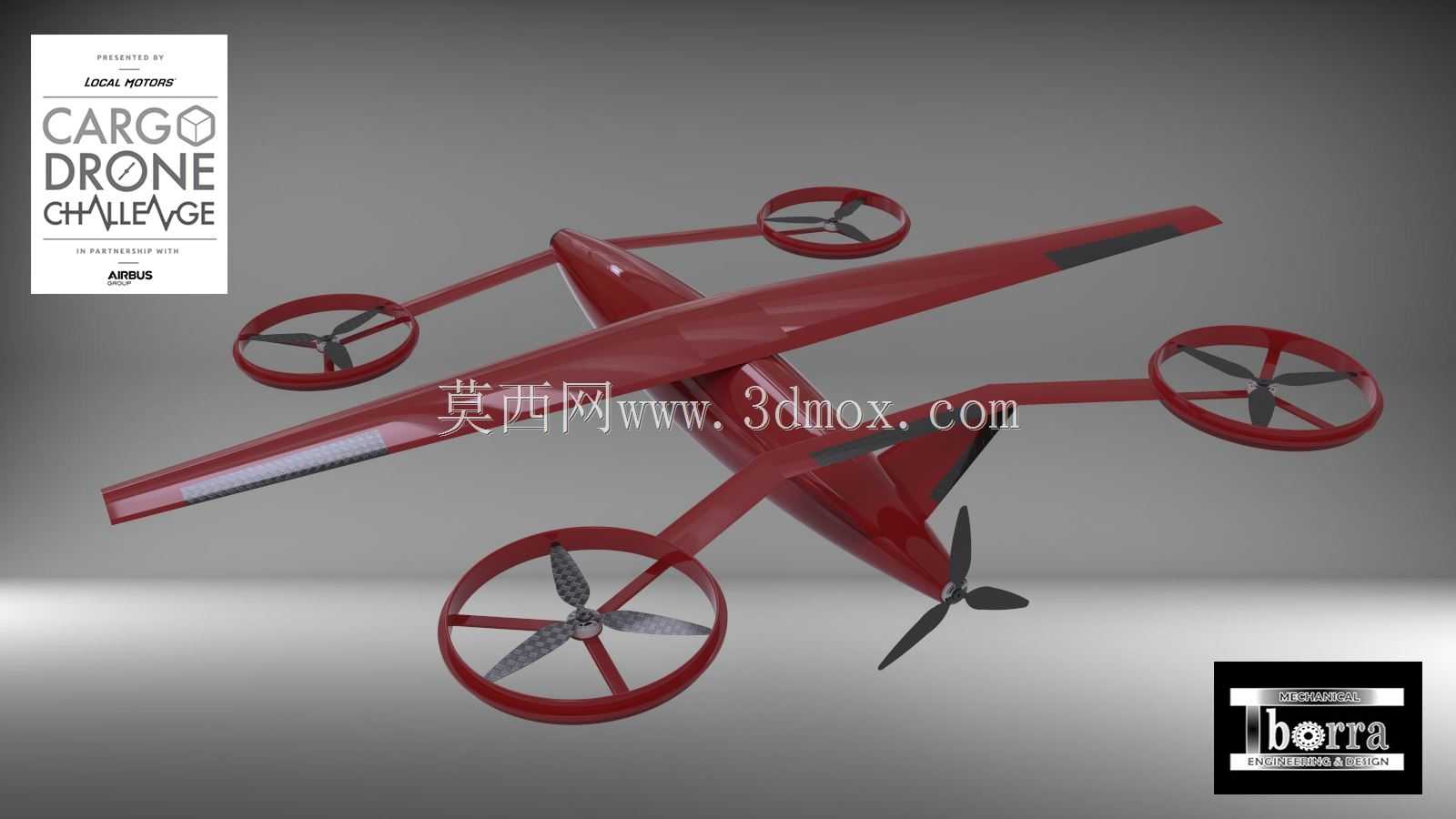

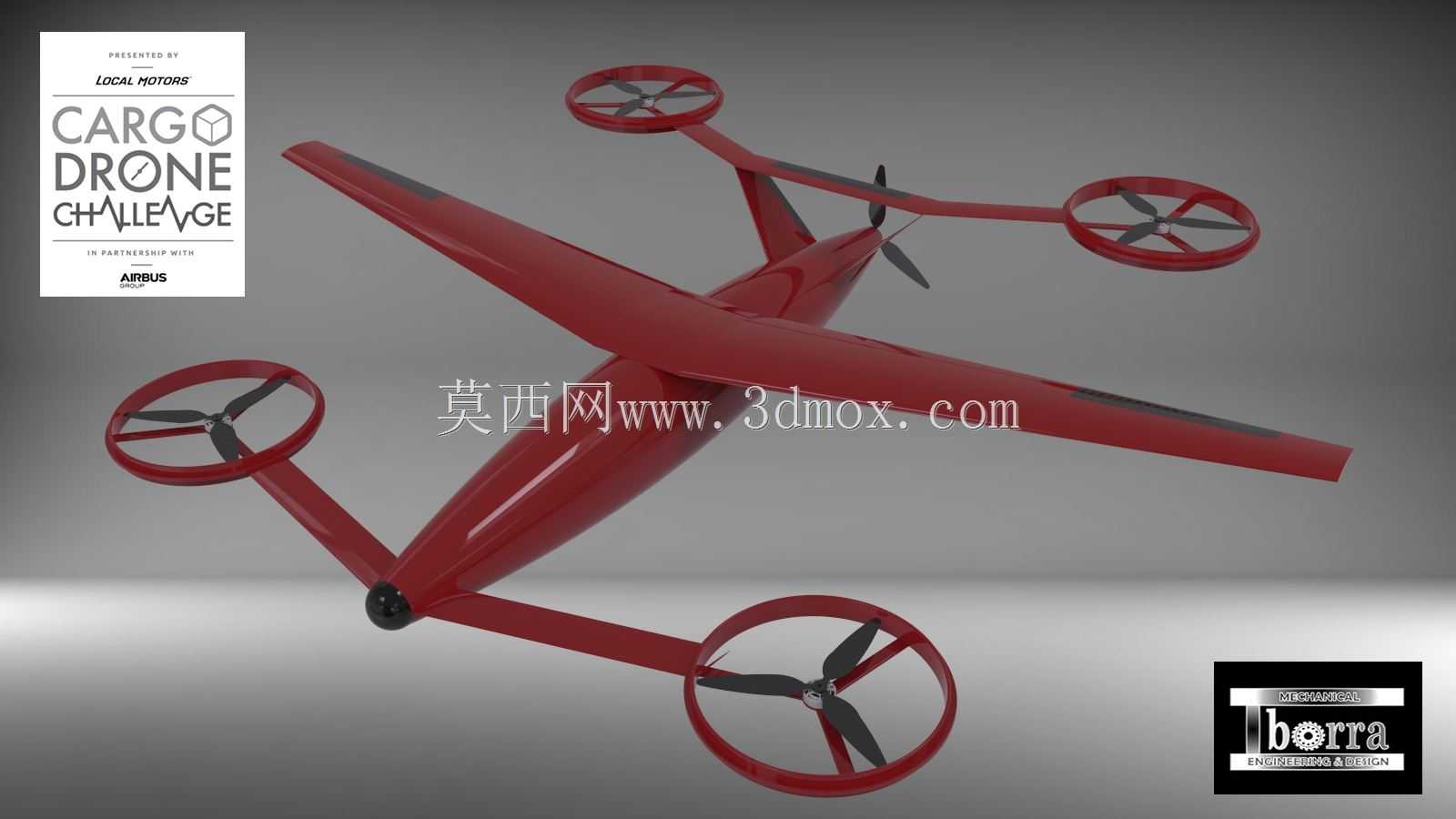

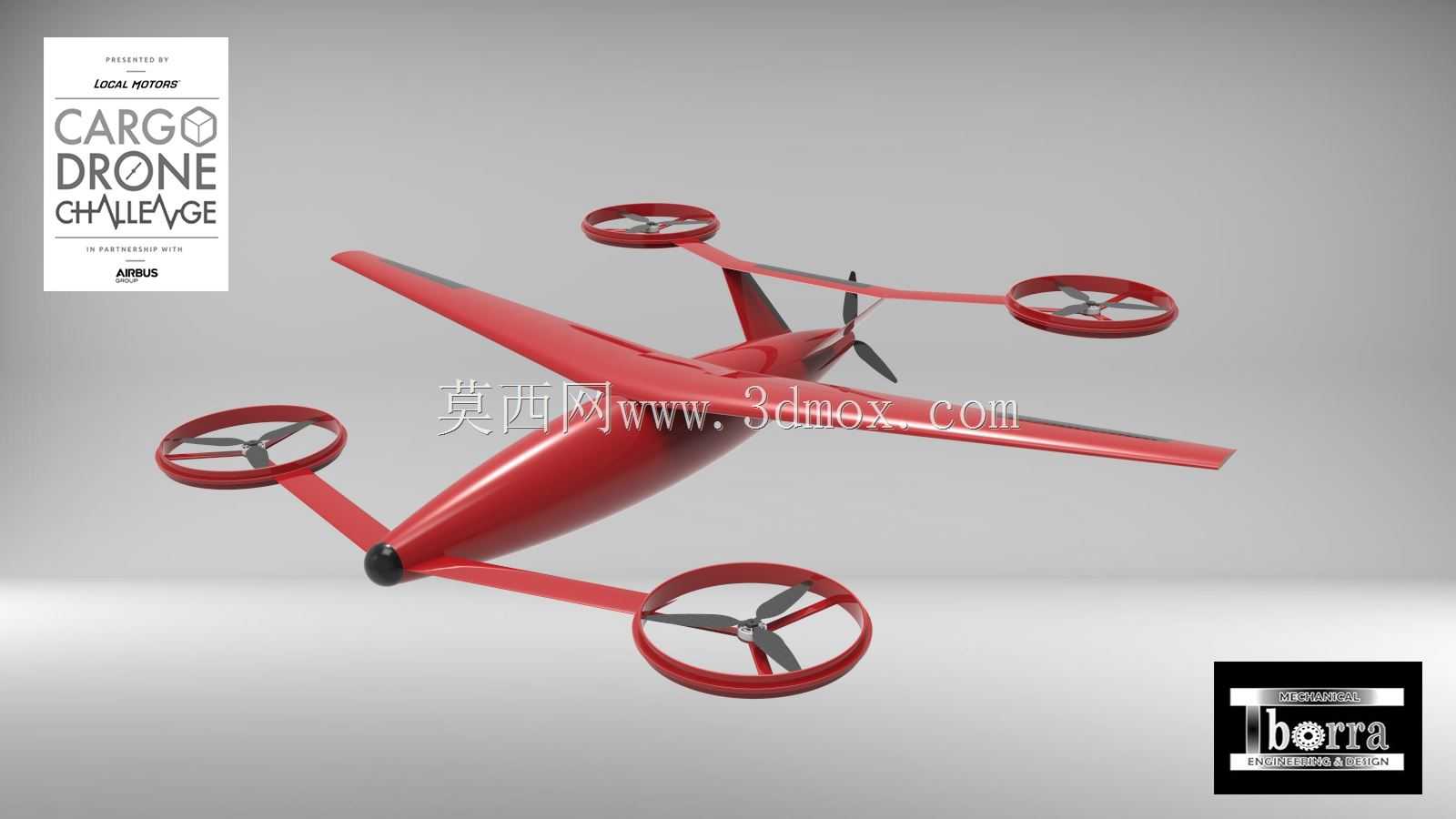

我为空中客车和当地汽车公司的“货运无人机挑战赛”设计了这架垂直起降无人机，使用Autodesk inventor 2016设计模型，SOLIDWORKS 2016 CFD进行空气动力学计算，和按键6来渲染和动画模型。无人机配备了5个T-10发动机（4个垂直飞行和1个水平飞行）和26“三叶螺旋桨，提供最佳的稳定性，推进和高效率。无人机设计有三翼配置，主翼位于无人机重心上方，面积为1663 m^2，跨距为4750 mm（AR=13,5），二面角为3o, 提高滚动轴的稳定性。我用NACA4412设计了这个机翼。该机翼在无人机上产生主升力。辅助机翼采用NACA 0016剖面设计，该剖面具有对称机翼，并且具有较小的AR关系，提高了飞机的操纵性。这种机翼在低速时提供少量升力，但在高速时提供合理的升力。对于无人机的偏航控制，我设计了一个V型尾翼，对于俯仰控制，我设计了一个位于V型尾翼顶部的机翼，其中有一个elevon，通过这种方式，我试图创新的尾部设计，并加强尾部地区，以保持后方螺旋桨的尾巴。货舱和电池位于飞机重心处，该舱室可从机身中心的主机翼下方的下侧打开，以取出货箱和电池。IMU计算机位于电池和货舱上方，位于两个元件之间的中心。相机在前面，其他的电子系统在货舱和电池周围。不幸的是我没有′我必须按时完成设计和计算，才能在这次挑战中获得一个有效的条目′我在一个改进版的无人机上工作，因为我认为这是一个有趣的概念
