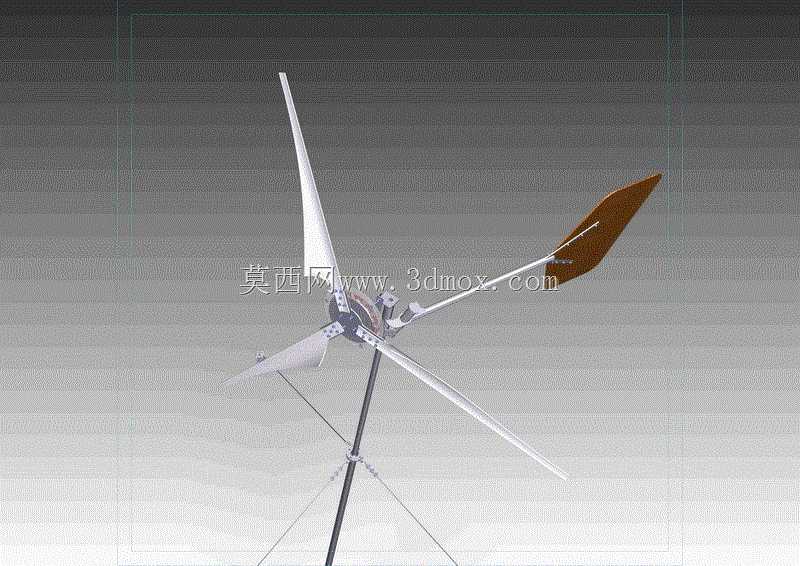

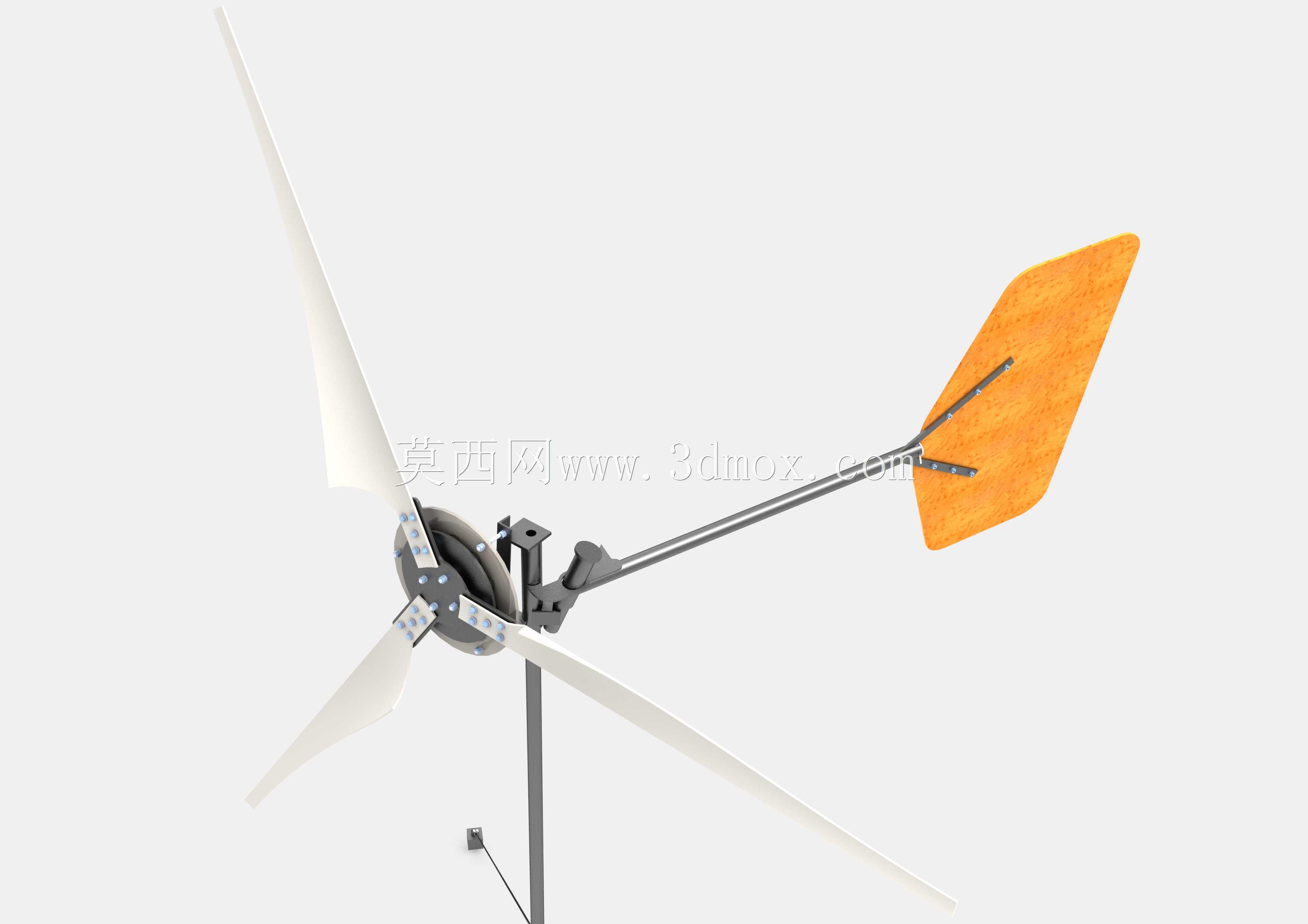

小型离网水平轴风力发电装置结构设计

这款水平轴风力发电装置主要面向分布式离网供电场景设计，可广泛应用于偏远牧区、海岛哨所、野外监测站点、山区通讯基站等无法接入公共电网的区域，也可作为家庭分布式风光互补供电系统的风能采集单元，为照明、小型通讯设备、储能电池组提供稳定的清洁电能补给，适配低风速区域的风能资源利用需求，能够在复杂多变的野外风况下持续稳定运行。

从实际用途来看，该装置核心功能是将流经风轮的空气动能转化为旋转机械能，再通过内置的发电单元转化为可直接利用的电能，配套尾舵结构可自动完成迎风方向调整，无需额外的电控偏航系统即可始终保持风轮正对来风方向，最大化捕获不同风向条件下的风能资源。三片式流线型风轮叶片经过气动外形优化，在低风速下即可获得足够的启动转矩，降低了设备的切入风速门槛，能够在年平均风速较低的区域实现有效发电。

在功能特性设计上，该装置采用上风向布置结构，避免塔架对来流风的遮挡干扰，提升风能捕获效率；尾舵通过连杆与主机舱铰接连接，当风速超过设备额定承受阈值时，尾舵可带动主机舱产生偏角，使风轮偏离正对风向的位置，减少风轮迎风面积，自动限制输出功率，避免强风条件下叶片超速、发电机过载等故障发生，提升设备在极端天气下的生存能力。主机舱内部集成了传动、发电、回转支撑等核心部件，整体采用密封式结构设计，可阻挡野外环境下的沙尘、雨水侵入内部构件，降低长期户外使用的维护频次。

设计思路上，该结构优先考虑野外无专业维护条件下的使用可靠性，整体结构尽量减少复杂电控部件，依靠纯机械结构实现调向、限速等核心功能，降低故障发生概率；叶片采用轻量化设计，在保证结构强度的前提下降低自身转动惯量，提升风轮对风速变化的响应速度；塔架连接位置采用标准化法兰接口，可适配不同高度的钢管塔架安装需求，用户可根据现场周边的遮挡情况选择合适的塔架高度，避开地面障碍物的风影区，提升发电效率。

从安装边界来看，该装置主机舱与风轮组装完成后，旋转直径适配小型离网场景的安装空间要求，尾舵延伸长度经过匹配计算，既保证调向动作的灵敏度，又不会占用过多的侧向安装空间；安装时需保证塔架基础的水平度，预留足够的风轮旋转安全净空，避免叶片旋转过程中与周边障碍物、塔架本体发生剐蹭；设备整体重量控制在单人可借助简易工具完成吊装的范围内，无需大型起重设备即可完成现场安装作业，适配交通不便的偏远区域的施工条件。
