航空发动机尾喷口可变调节结构

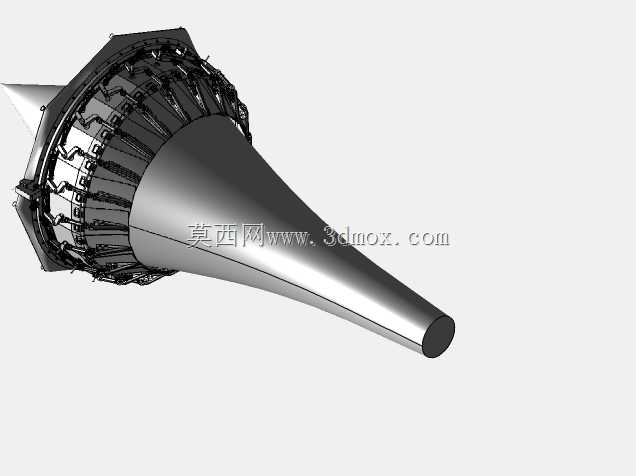

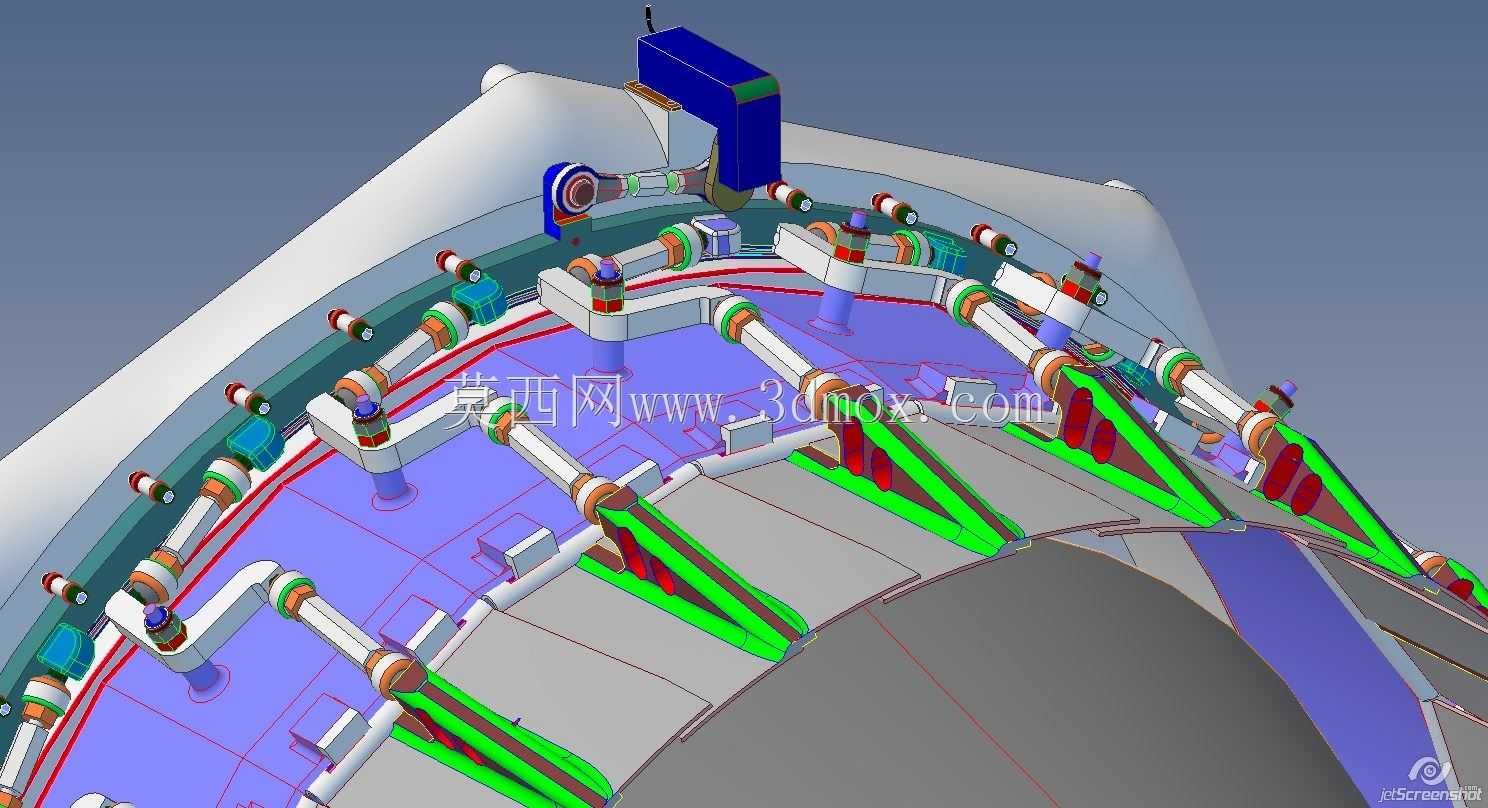

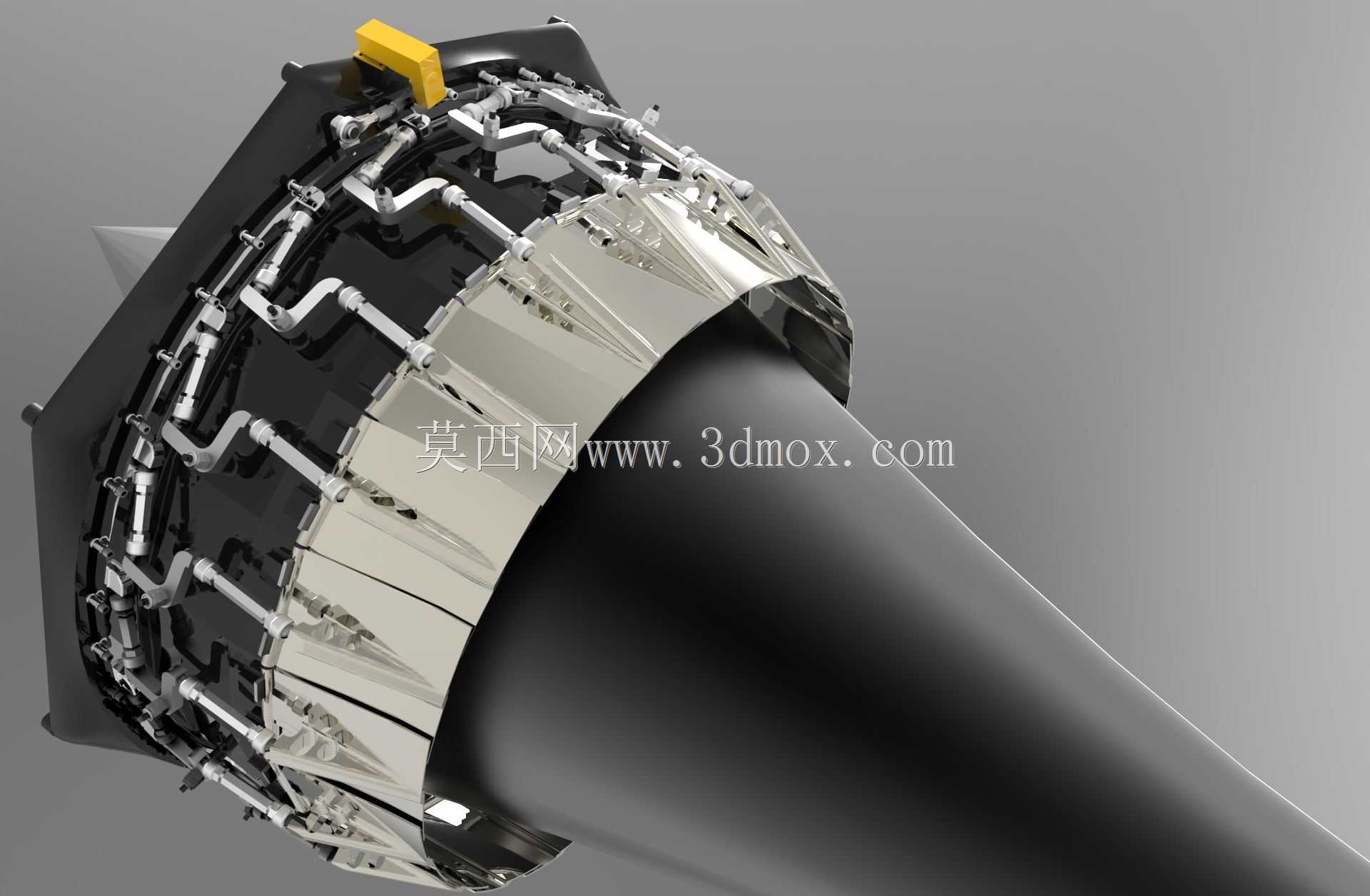

该结构为航空燃气涡轮发动机配套的尾喷口可变调节装置，主要应用于军用加力式涡喷、涡扇发动机以及部分民用大涵道比涡扇发动机的排气系统段，安装在发动机涡轮后出口与飞机尾部整流罩之间的舱段内，是直接决定发动机推力输出特性、飞行工况适配能力的核心功能部件。在实际飞行作业中，该装置可根据飞行器不同的飞行状态，包括起飞爬升、亚音速巡航、超音速冲刺、机动格斗、降落减速等不同工况，实时调整喷口的出口通流面积，匹配涡轮后燃气的膨胀比需求，让发动机始终工作在最优的热力循环区间，既能够在加力状态下扩大喷口面积避免涡轮前温度超温，也能在巡航状态下缩小喷口面积提升排气速度、降低单位燃油消耗率，同时还可配合矢量推力结构实现喷流方向的调整，大幅提升飞行器的机动性能与操控响应速度。从功能特性来看，该可变风帽结构采用周向均匀排布的调节片组作为核心调节构件，每一片调节片都通过独立的铰接连杆与内部的作动环相连，依靠周向布置的气动或者液压作动筒驱动作动环前后移动，同步带动所有调节片绕铰接支点偏转，实现喷口截面的连续无级调节，调节过程中各片调节片之间采用密封搭接结构，避免高温高压燃气从拼接缝隙泄漏，降低排气能量损失同时防止高温燃气冲刷损伤机匣周边的机载设备。设计过程中，首先围绕发动机不同工况下的排气流量、排气温度、排气压力参数计算出喷口面积的调节范围，确定调节片的型面曲率、偏转角度行程以及连杆机构的传动比，保证作动筒在额定行程内即可覆盖全部调节区间；其次充分考虑高温工作环境下的结构热变形问题，调节片采用耐高温合金基材搭配隔热涂层设计，铰接位置预留足够的热膨胀间隙，避免高温工况下结构卡滞；同时整体结构采用模块化分段设计，调节片、连杆、作动环均可单独拆卸更换，降低外场维护的难度与成本。在外形尺寸与安装边界方面，该结构整体为收敛-扩张型回转体结构，前端对接法兰尺寸与涡轮后机匣的安装接口完全匹配，最大外径适配发动机舱的内部安装空间，调节片完全收缩时的最小喷口直径满足慢车状态排气需求，完全扩张时的最大喷口直径满足全加力状态的排气通流需求，整体轴向长度控制在尾舱预留的安装尺寸范围内，外壁与飞机尾部整流罩之间预留足够的间隙用于布置冷却管路与作动管路，不会和周边的机载设备、结构框架产生运动干涉。
