航空发动机矢量可调喷管结构设计

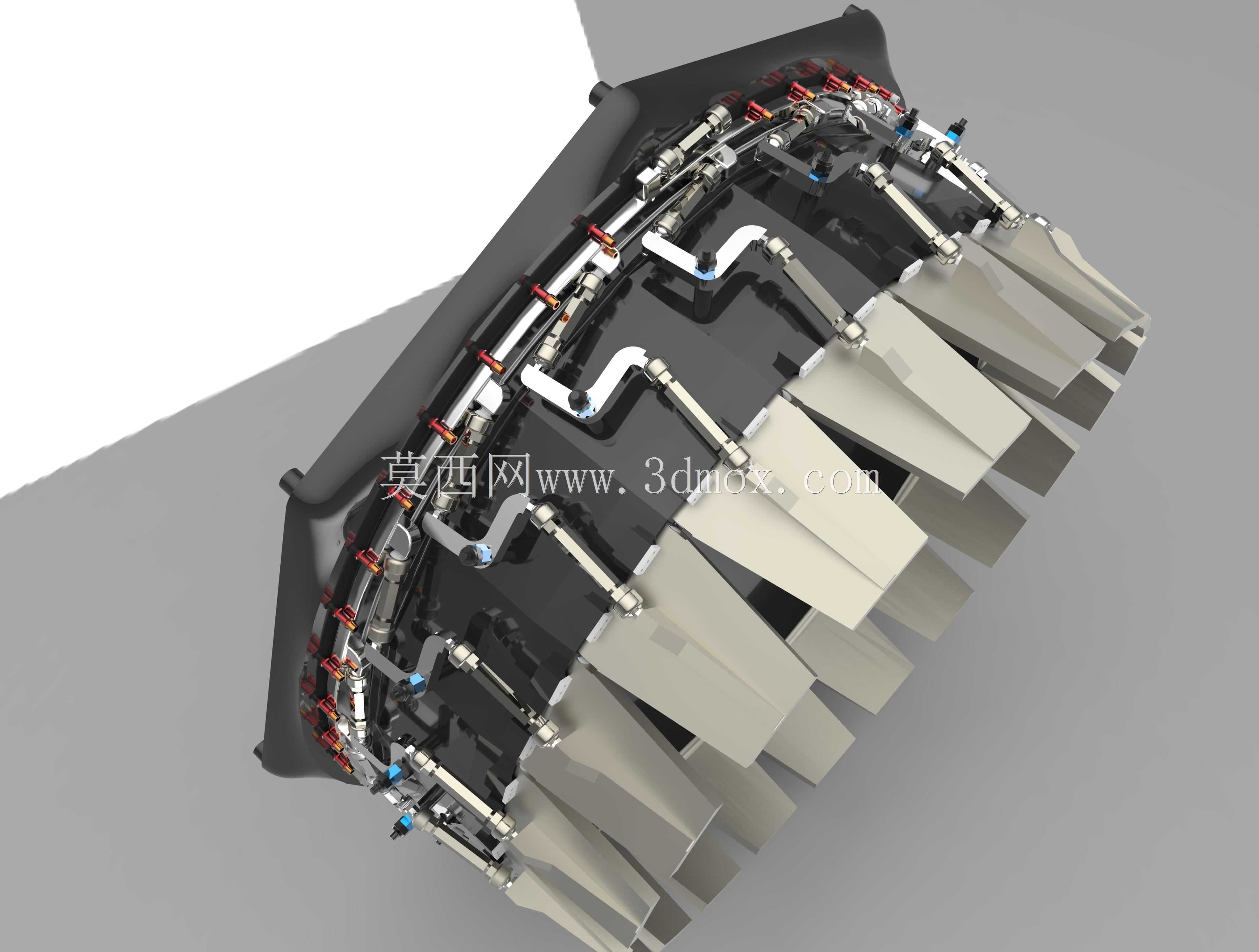

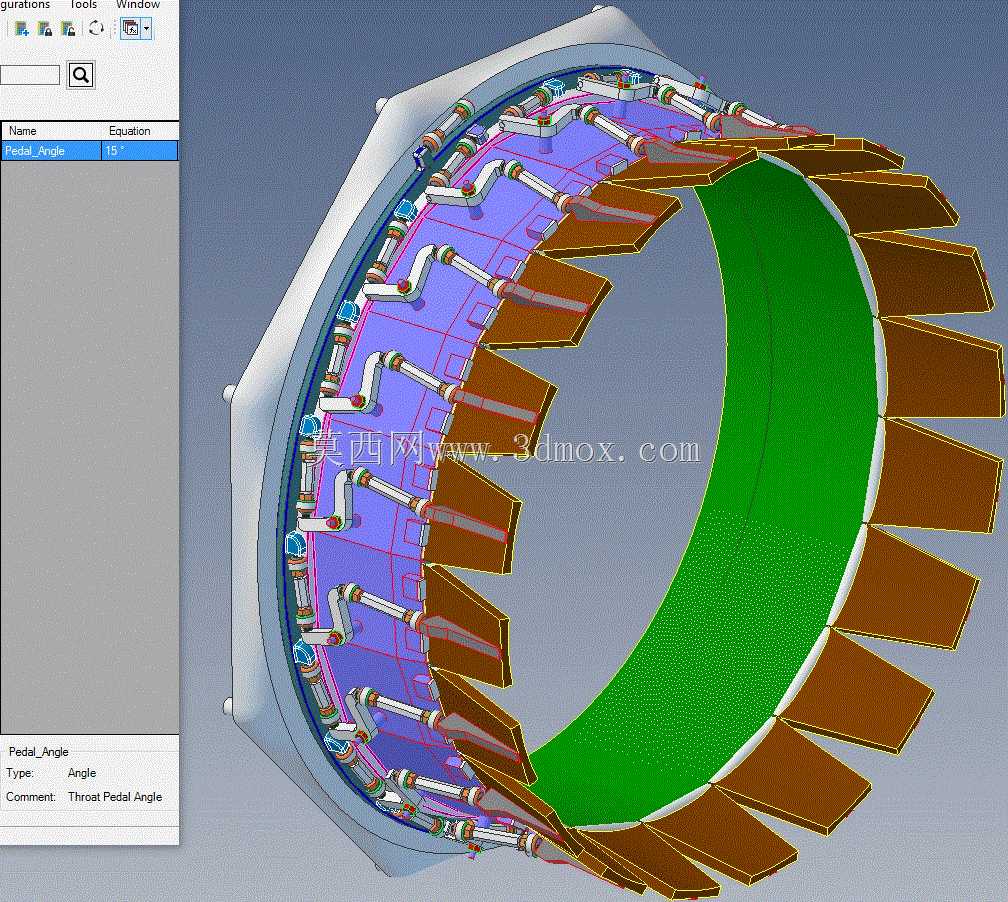

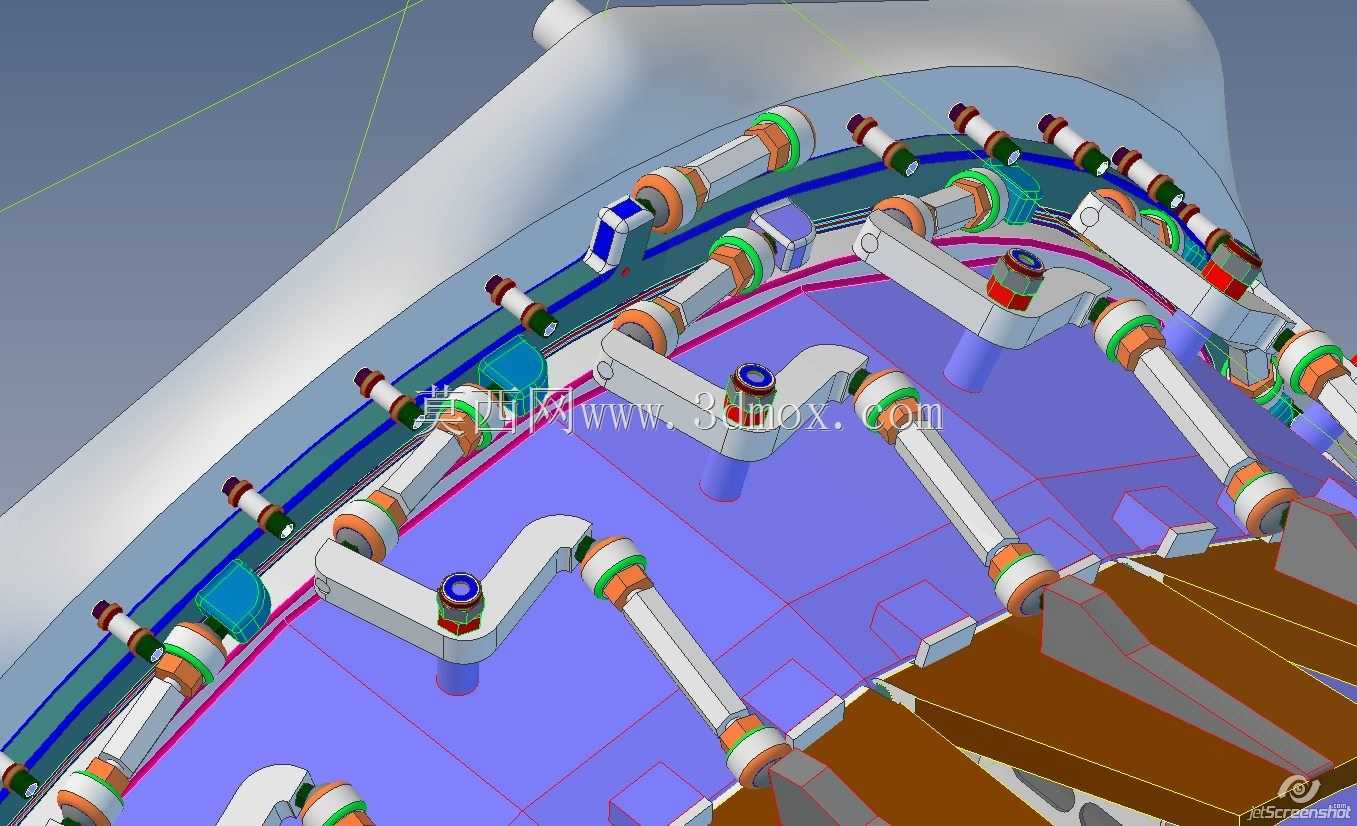

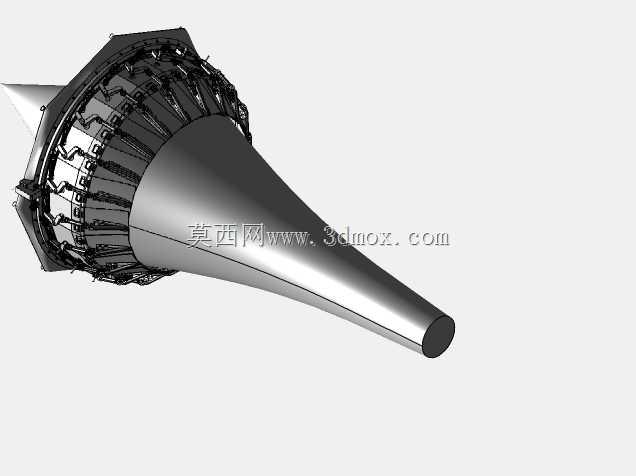

该可调喷管结构主要应用于航空燃气涡轮发动机的排气系统末端，是实现发动机推力矢量调节、排气状态适配的核心功能部件，在军用作战飞机的大机动飞行、民用航空发动机不同工况排气适配场景中都承担关键作用，能够根据发动机不同转速、飞行高度、飞行马赫数的工况变化，实时调整喷口的通流面积与排气方向，既可以保证发动机在全工况范围内都处于最优的压比匹配状态，避免涡轮后压力异常升高导致的喘振、涡轮超温等故障，也能通过排气方向的偏转直接为飞行器提供额外的姿态控制力矩，大幅提升飞行器的机动性能与短距起降能力。从实际功能特性来看，这套结构采用周向均匀排布的可调收敛式叶片设计，每一片调节叶片都配套独立的作动连杆与同步驱动环，通过周向布置的作动器推动驱动环转动，就能带动所有调节叶片同步绕铰接轴转动，实现喷口出口面积的连续无级调节，同时配套的密封结构能够保证叶片接缝处的高温燃气泄漏量控制在允许范围内，避免高温燃气冲刷机匣结构造成的结构烧蚀损伤。在设计思路上，这套结构优先考虑了高温工况下的结构可靠性，所有与燃气直接接触的叶片型面都采用了符合气动流道要求的光滑曲面设计，既能够减少排气过程中的流阻损失，提升发动机的推力效率，也能避免流道内出现突兀的台阶结构造成的局部涡流，降低排气过程中的气动噪声与结构振动；连杆传动机构全部布置在喷管的外涵冷流区域，避开高温燃气的直接冲刷，能够降低作动机构的工作环境温度，延长密封件与铰接副的使用寿命，同时周向对称的连杆排布能够保证所有调节叶片的动作同步性一致，避免出现叶片开度不均导致的排气流场畸变问题。在外形尺寸与安装边界设计上，这套喷管结构采用法兰对接的安装接口，能够直接与发动机涡轮后机匣的安装边匹配，整体轴向长度控制在合理范围内，不会过度增加发动机的整体轴向尺寸，周向最大外径与发动机外涵机匣的外径保持一致，避免突出的结构在飞行过程中产生额外的寄生阻力；所有作动管路与驱动部件都布置在机匣外侧的包覆区域内，整体外轮廓光滑连续，既满足飞行器的气动外形要求，也能为后续的隔热包覆层安装预留足够的空间，铰接部位的间隙设计充分考虑了高温工作状态下的结构热膨胀量，能够避免高温下结构卡滞导致的调节失效问题，保证全工况范围内的调节动作顺畅可靠。
