V1巡航导弹带阿古斯脉冲喷气发动机结构

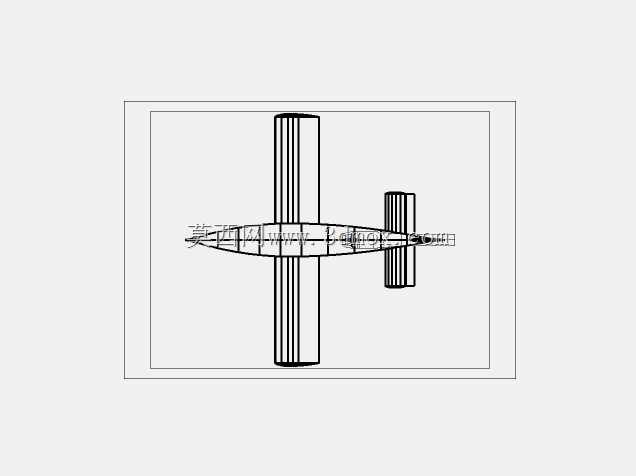

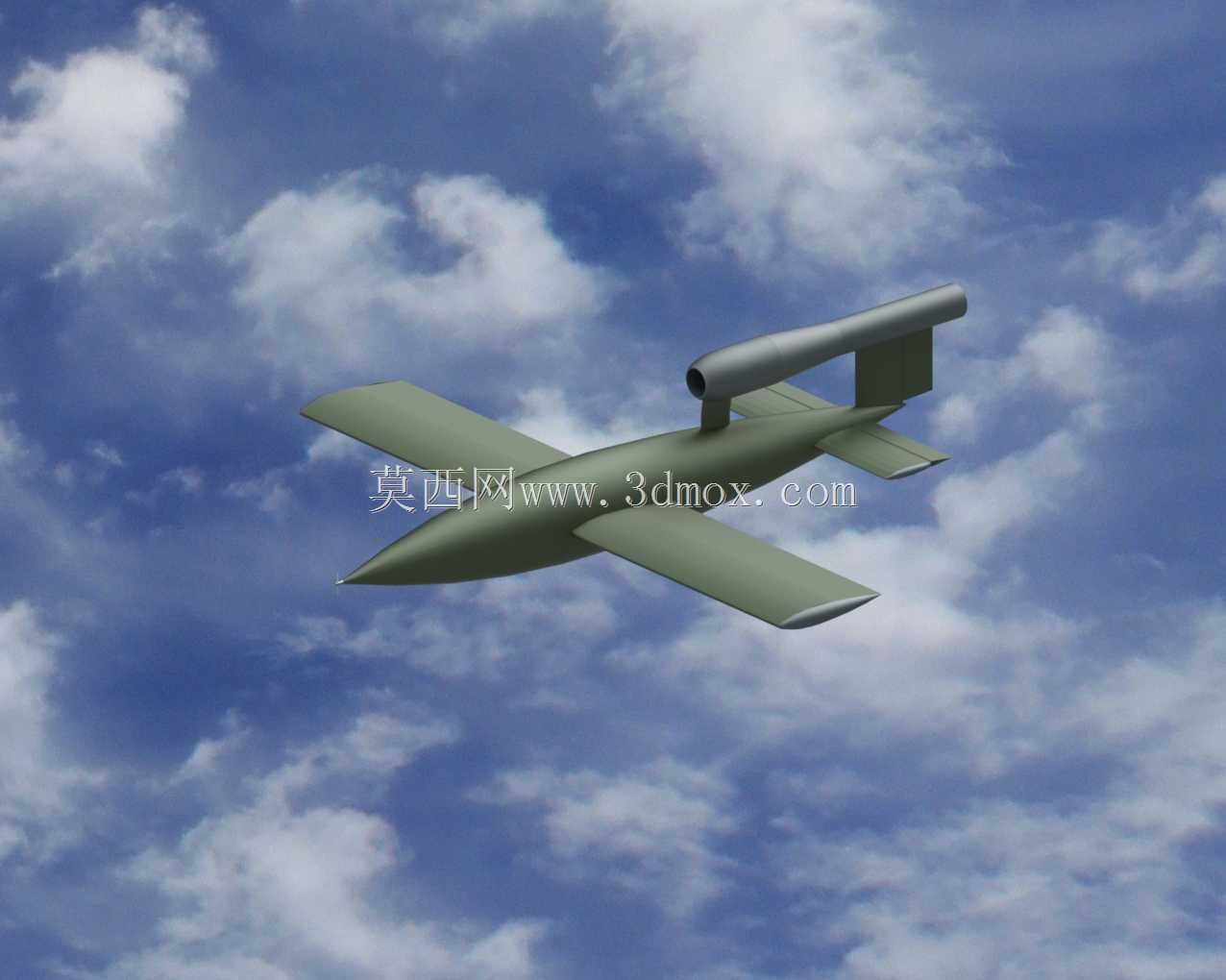

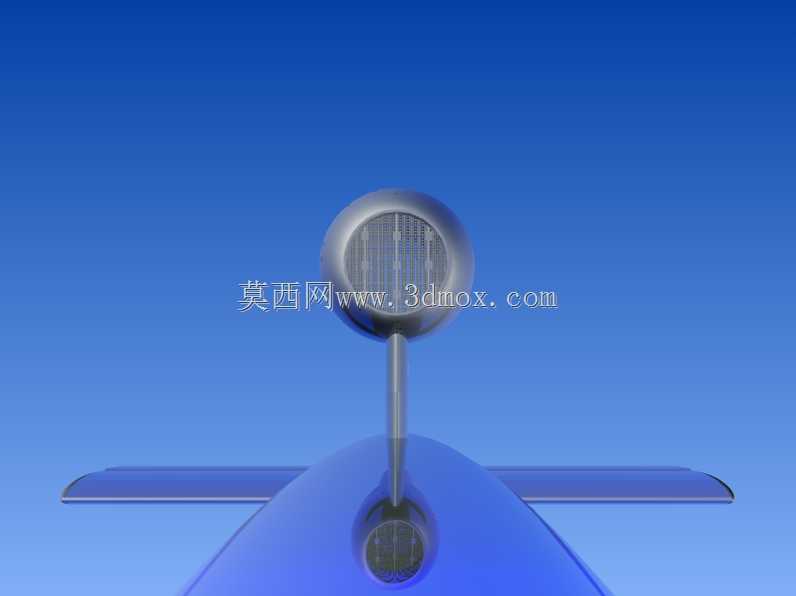

该模型还原的是早期飞航式巡航武器的整体结构，配套搭载阿古斯脉冲喷气动力单元，整体采用中单翼常规气动布局，弹体为流线型旋成体设计，头部做钝锥形修型以降低高速飞行时的空气阻力，平直主翼沿弹身中部对称布置，翼型选用低速高升力的平凸翼型，能够在亚音速飞行阶段提供足够升力，同时兼顾结构强度与飞行稳定性，尾段布置垂直安定面与水平尾翼，用于控制飞行航向与俯仰姿态，脉冲喷气发动机以短舱形式安装在弹体后段上方，通过支架与弹身刚性连接，进气口朝前布置以直接捕获来流，尾喷口朝向弹体后上方，避免高温喷流直接冲刷尾翼结构。从实际应用场景来看，这类早期巡航武器主要用于远程面目标打击，依靠预设的飞行航迹自主完成巡航段飞行，抵达目标区域后触发战斗部实现毁伤，其设计思路核心是在有限的制造成本下实现超视距的打击能力，无需复杂的全程制导链路，仅靠简易的航迹控制装置就能完成预定飞行任务。在结构设计层面，弹体内部从前到后依次预留战斗部舱、航迹控制装置舱、燃料储舱、动力连接段的安装空间，各舱段采用模块化分段设计，便于生产装配与部件检修，主翼与弹身采用插接式连接结构，既保证连接强度满足飞行载荷要求，也能在运输过程中快速拆解，缩小整体储运尺寸。从安装边界与尺寸适配来看，弹体整体长径比控制在合理区间，主翼展长与弹身长度的比例经过气动优化，既不会因翼展过大导致储运、发射时的空间占用过高，也不会因翼展过小导致巡航阶段升力不足、燃料消耗过快，尾翼的舵面尺寸经过配平计算，能够在脉冲发动机间歇工作产生推力波动的工况下，维持弹体的姿态稳定，避免飞行过程中出现偏航、俯仰失控的问题。脉冲喷气发动机的安装位置经过重心配平核算，确保整机重心位于主翼气动焦点的合理范围内，保障飞行过程中的纵向稳定性，发动机与弹身的连接支架采用镂空桁架式设计，在足够支撑发动机重量与工作振动载荷的前提下，尽可能降低结构重量，提升整机的载荷能力。弹体表面的蒙皮做了简化的流线型处理，没有多余的突出结构，尽可能降低寄生阻力，提升巡航阶段的飞行效率，各气动面的边缘都做了钝化处理，避免尖锐结构在生产、储运过程中造成磕碰损伤，也能降低飞行过程中的应力集中问题。
