摩托车简化款锯齿形前脚踏结构设计

　　日常通勤类小排量跨骑摩托车的前脚踏区域，是骑行过程中骑手脚部持续接触的核心承载部件，常规原厂配套的橡胶包覆脚踏在雨天、泥泞路段行驶时，靴底与接触面的摩擦力会大幅下降，过弯、急刹过程中很容易出现脚部打滑偏移的问题，存在不小的骑行安全隐患。这款锯齿形前脚踏的简化结构设计，正是针对这类日常使用场景的痛点做的定向优化，整体结构摒弃了多余的装饰性曲面与复杂镂空，所有结构特征都围绕实际使用需求排布，没有冗余的设计元素。

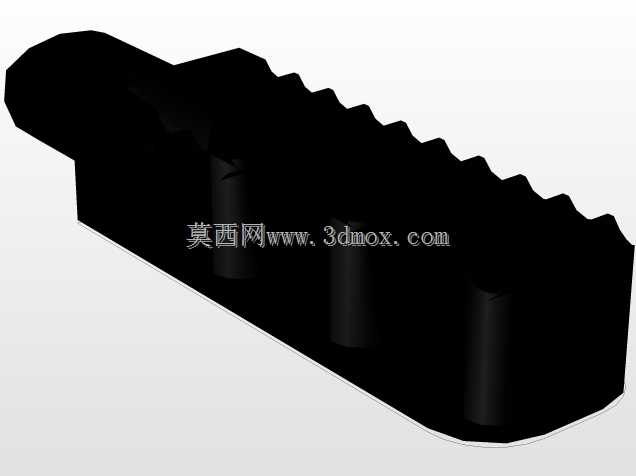

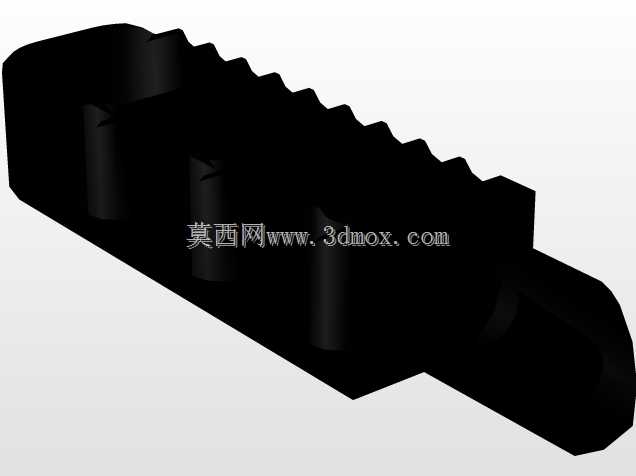

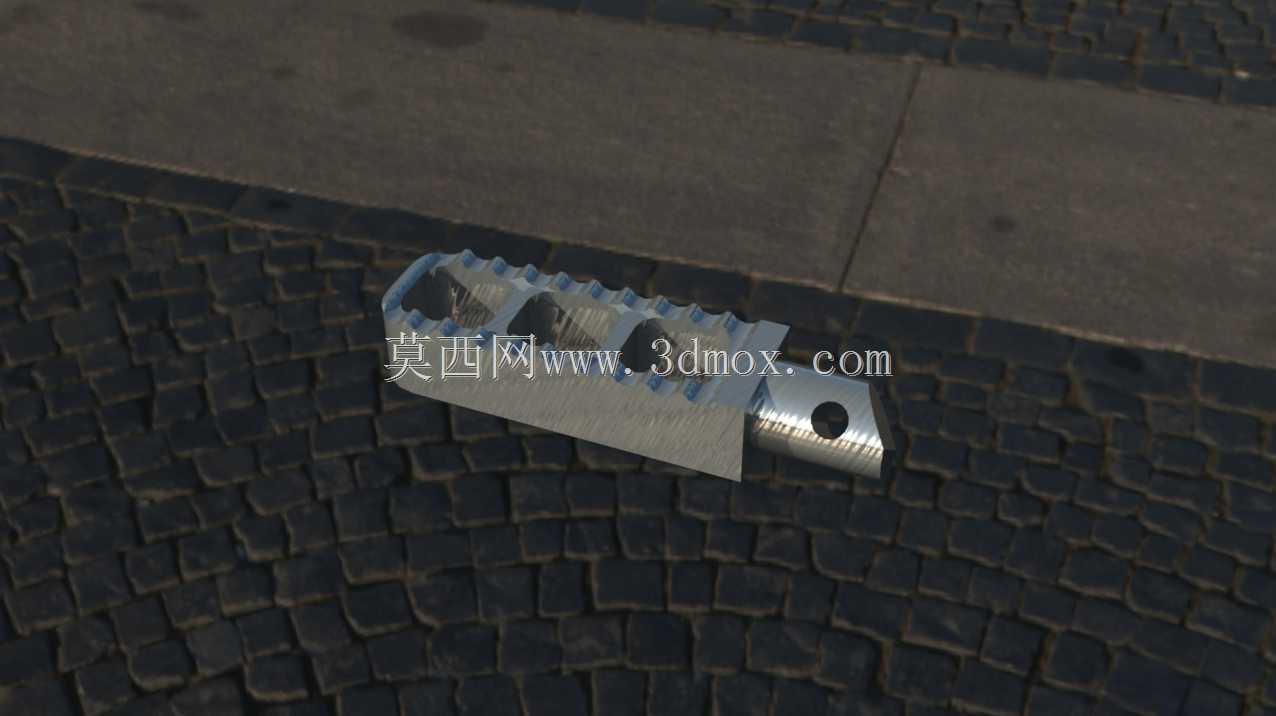

　　从实际使用的功能特性来看，脚踏上表面的锯齿形凸起做了统一的高度与间距控制，齿顶做了微小的圆弧钝化处理，既能够在靴底沾附泥水、砂石的时候，通过齿形结构穿透附着层直接和靴底橡胶形成有效咬合，保证不同姿态下的脚部抓附力，又不会因为齿顶过于尖锐，在日常挪车、驻车的时候刮蹭裤腿或者靴面。整体结构采用轻量化的等强度设计，主体承载部分的壁厚根据受力仿真结果做了差异化分布，骑手重心施加的垂直载荷、过弯时脚部侧向施加的蹬踏力，都能通过内部的加强筋结构均匀传递到安装基座位置，不会出现局部应力集中导致的断裂变形问题，相比同尺寸的铸钢脚踏重量降低近四成，不会给前减震部位增加多余的簧下质量，对骑行操控的影响可以忽略不计。

　　设计过程中优先考虑了常规数控加工的工艺可行性，所有外形特征都采用三轴CNC设备即可完成加工的结构，没有需要五轴联动才能加工的倒扣或者复杂曲面，大幅降低了单件加工的成本与周期，适合小批量定制加工场景。左右两侧的脚踏采用对称式的结构布局，安装接口的尺寸完全匹配对应车型原厂脚踏的安装孔位，不需要额外对车架安装位做打孔、焊接改装，直接替换原厂件即可完成安装，适配过程不需要做额外的结构调整。安装边界的尺寸控制上，脚踏向外伸出的长度、与换挡杆、前刹车杆的相对间隙都做了反复校核，保证换挡、刹车操作的时候，靴部不会和脚踏本体产生运动干涉，无论是日常通勤的正脚位放置，还是过弯时的前脚位控车姿态，脚部都能找到稳定的支撑位置。

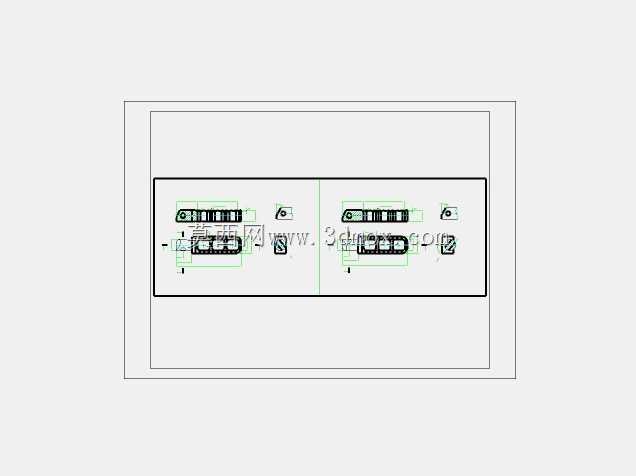

　　配套的二维图纸完整标注了所有安装孔位的公差配合要求、齿形结构的截面尺寸、主体承载面的平面度要求，加工过程中可以直接作为工艺参考，不需要二次测绘尺寸。相比结构复杂的定制款竞技脚踏，这款简化设计的结构没有多余的可调机构，减少了活动部件带来的松旷风险，长期在颠簸路面使用也不会出现连接部位松动的问题，日常维护只需要定期检查安装螺栓的紧固扭矩即可，不需要做额外的保养调整。脚踏的下表面做了平滑的圆弧过渡，在车辆发生倾倒的时候，能够先于车身覆盖件接触地面，通过自身的滑动缓冲一部分冲击力，减少车身覆盖件、换挡杆、刹车杆的磕碰损伤，一定程度上也能起到防摔护件的作用。
