带法兰底座铰接式吊耳支座结构

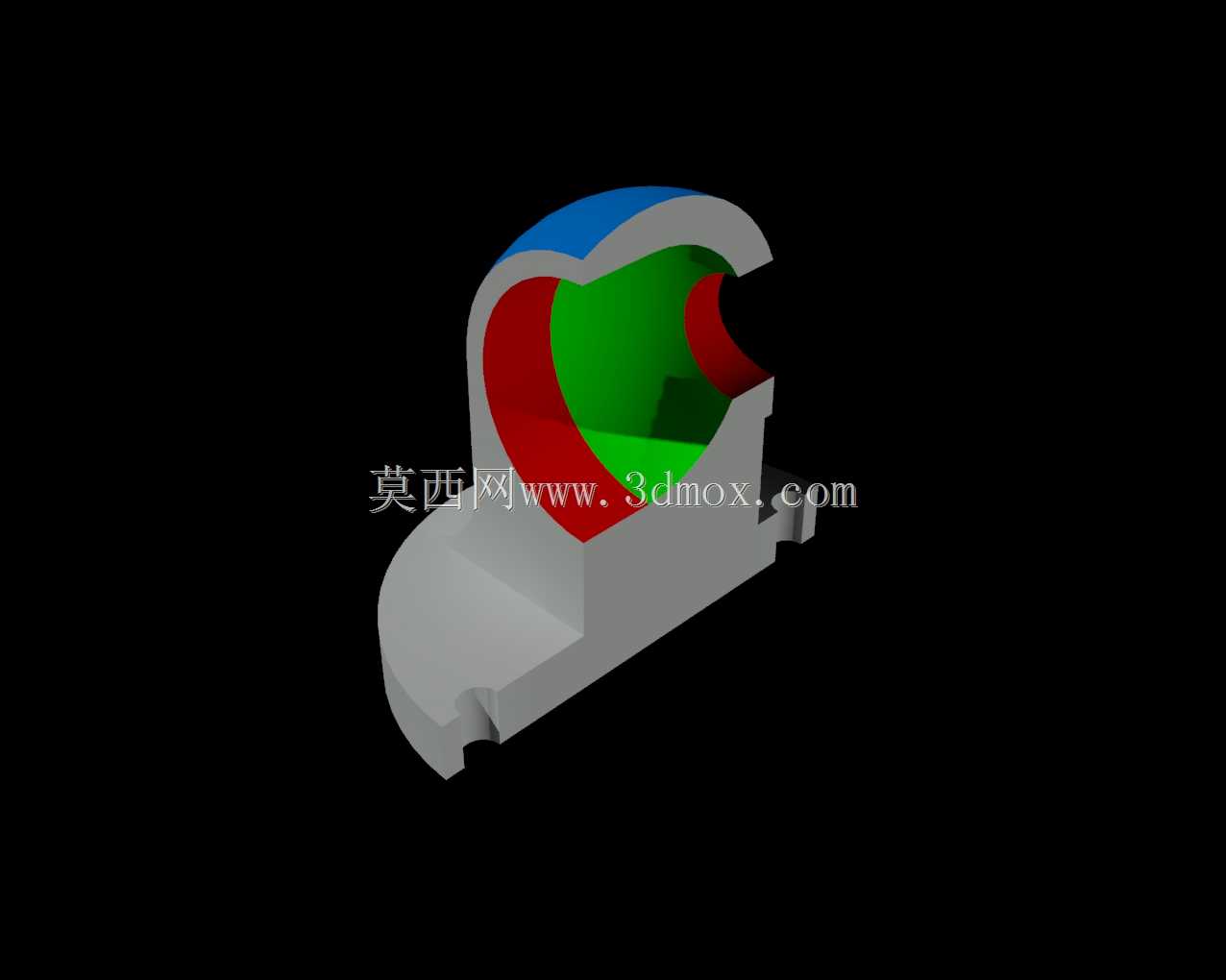

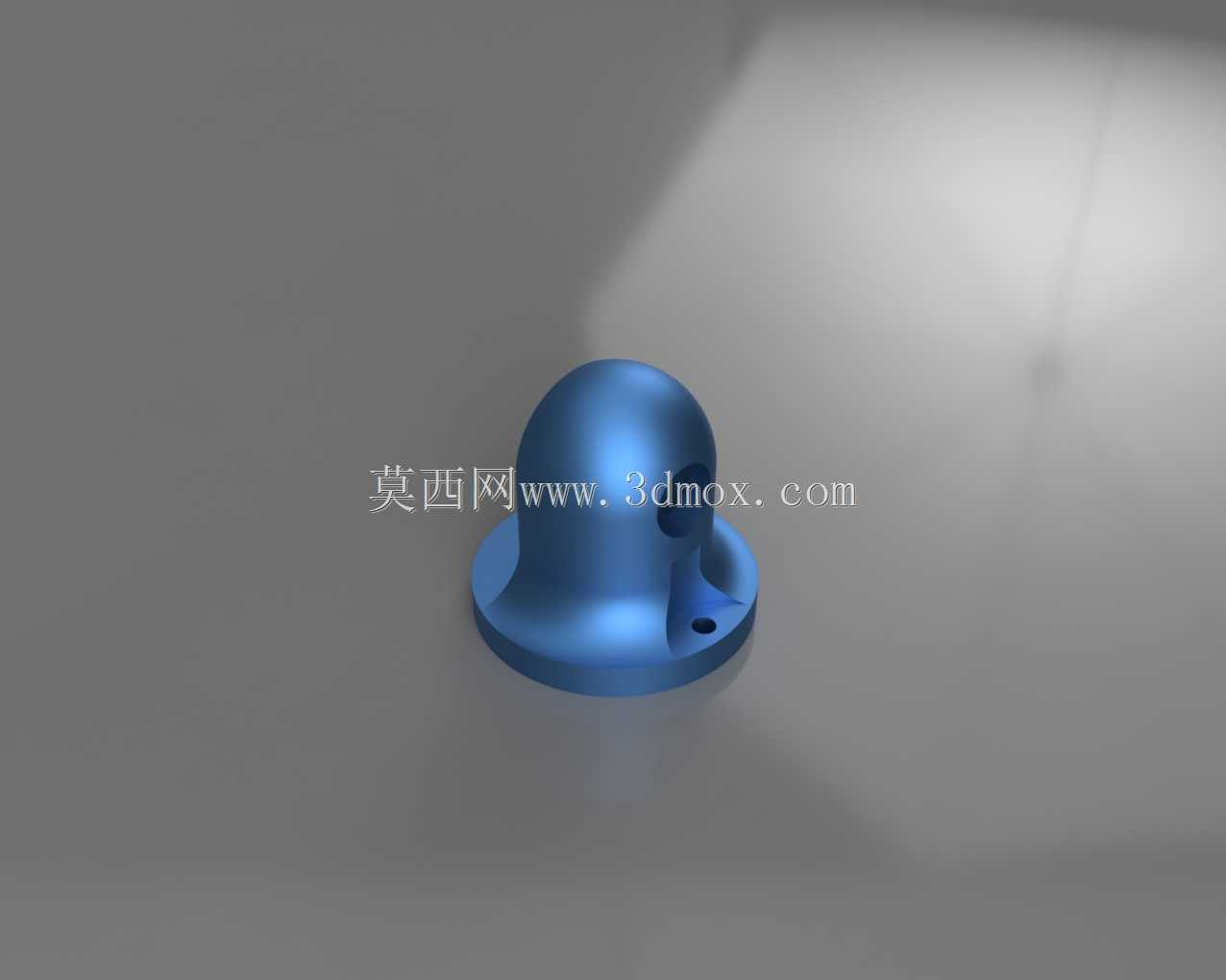

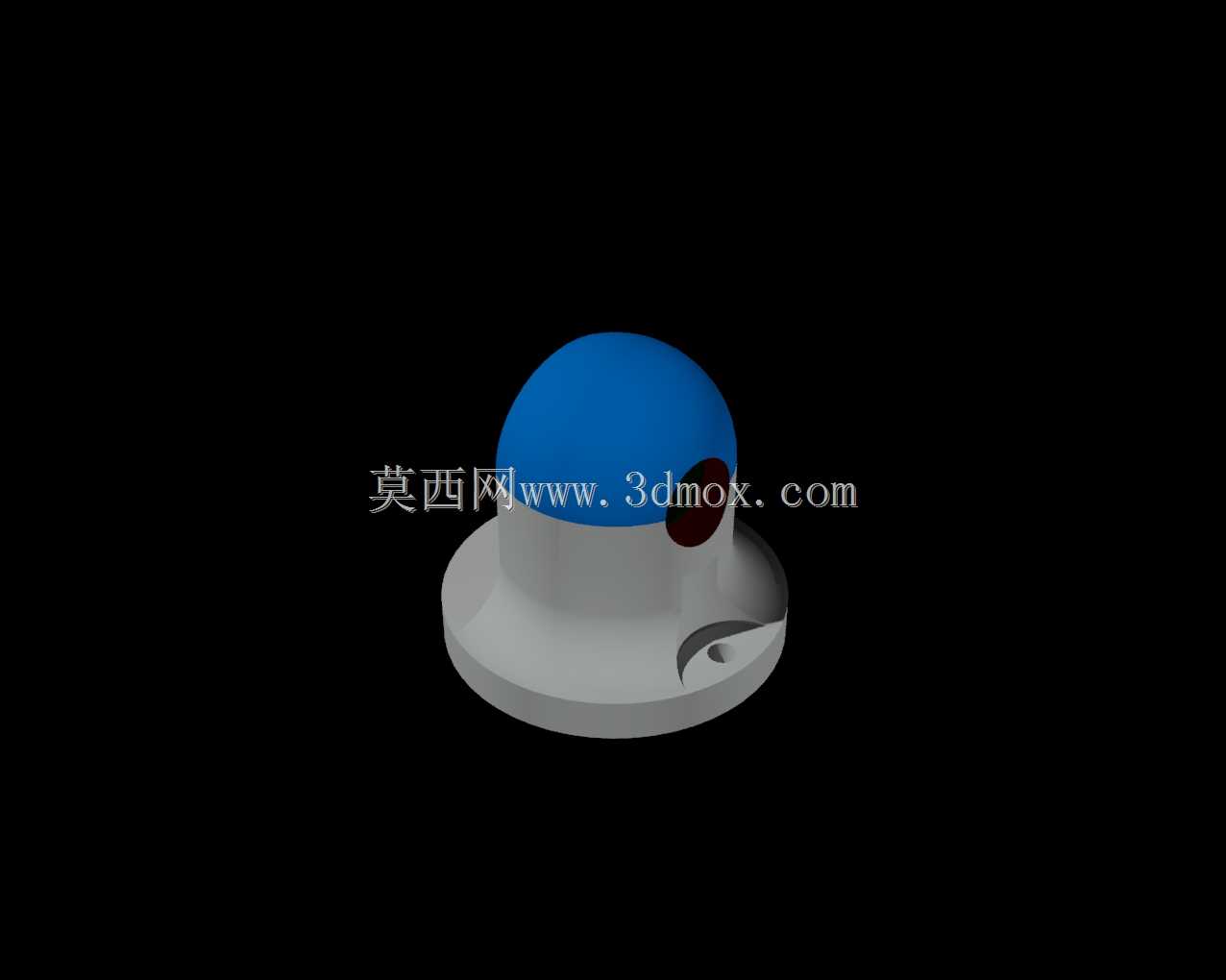

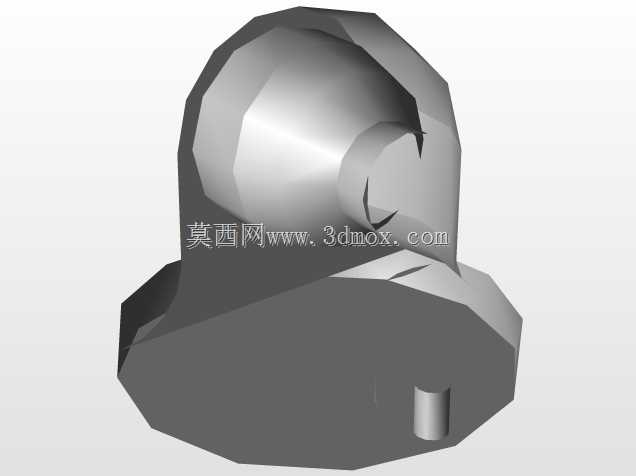

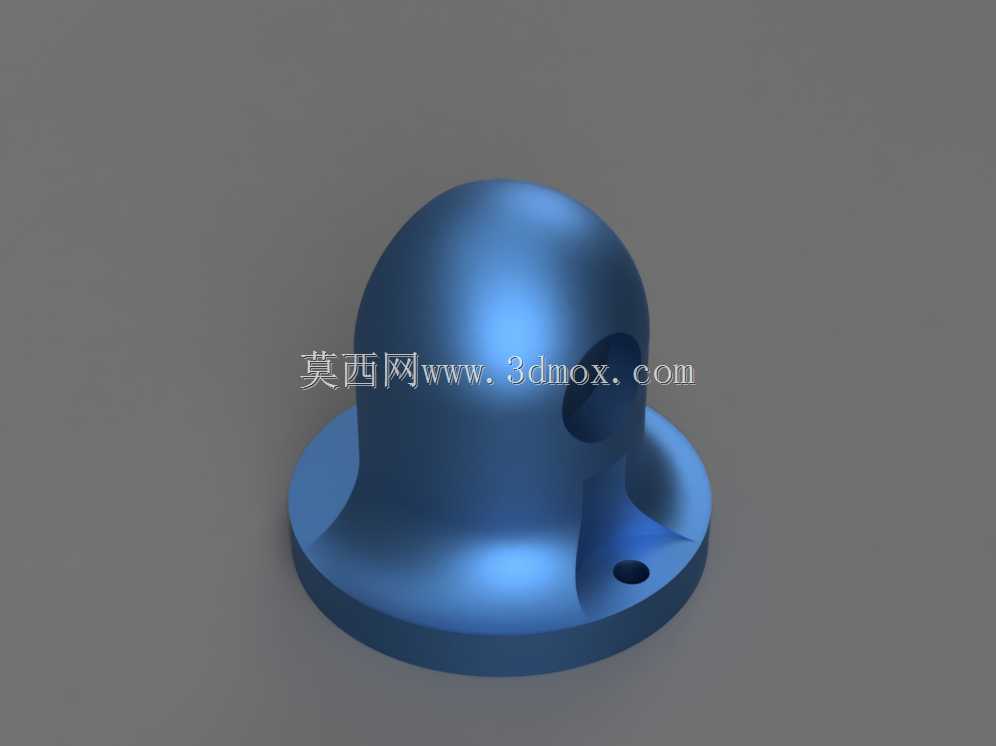

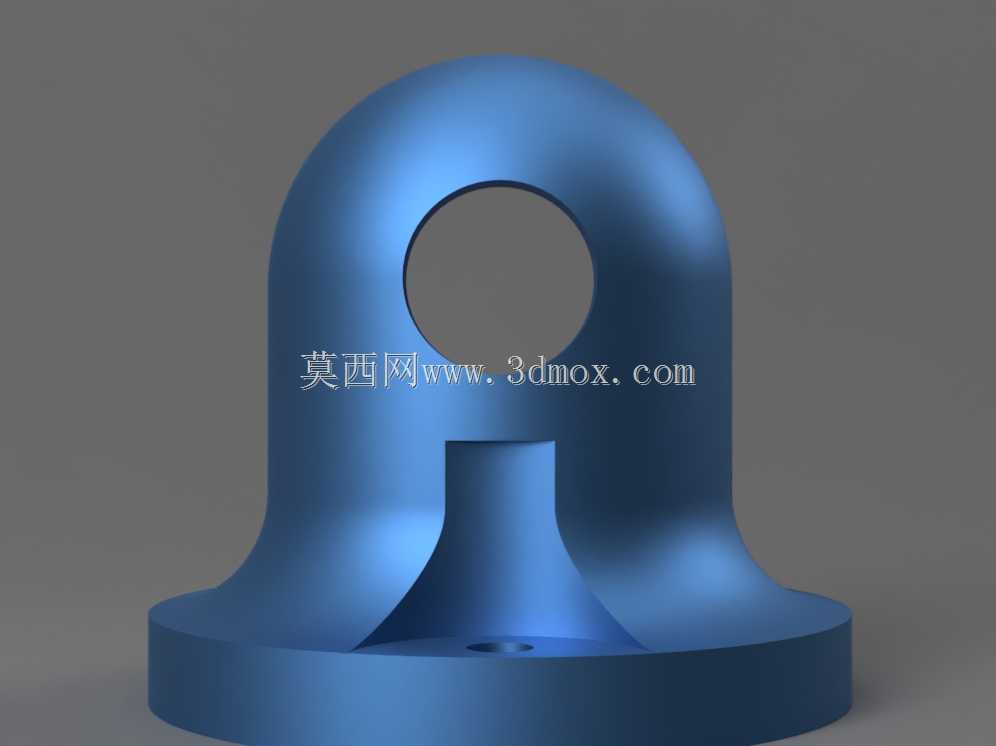

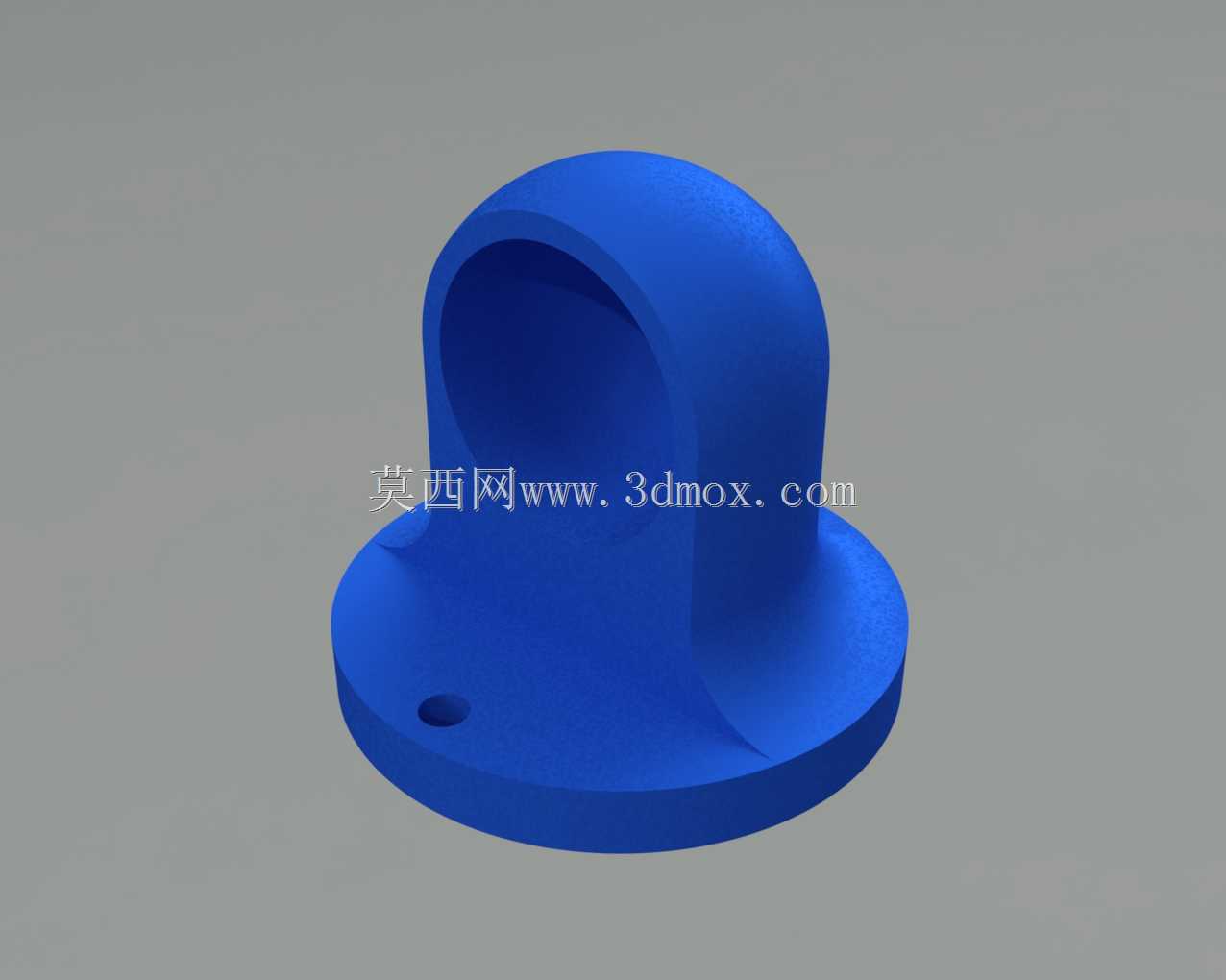

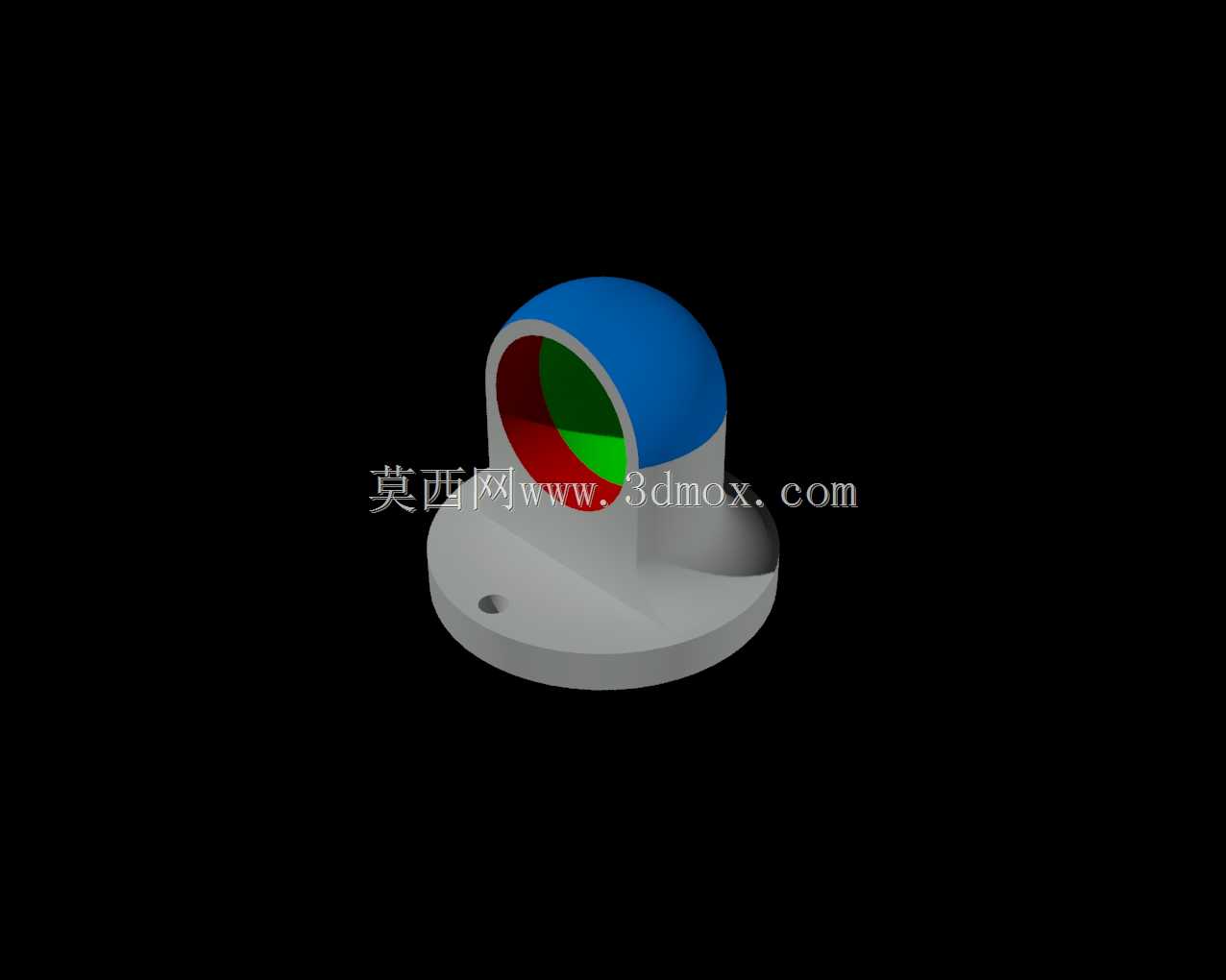

　　这类带圆形法兰底座的铰接吊耳支座，在工业现场的管线支撑、小型设备吊装定位、工装夹具铰接点位中应用十分广泛，很多需要实现小角度摆动调整的连接场景，都会用到这类结构件。从结构功能来看，上部的半开放铰接耳孔用于穿装销轴，和配套的连杆、吊环或者摆动臂连接，能够实现绕销轴轴线的单自由度转动，抵消安装或者运行过程中产生的角度偏移，避免连接部位出现硬接触带来的应力集中；下部的圆形法兰盘是整个构件的安装承载基础，盘面上预留的小孔用于穿装固定螺栓，能够将整个支座稳定锁固在安装基面之上，法兰盘和上部耳座之间做了平滑的圆弧过渡，没有尖锐的直角转折，这部分过渡结构是应力分散的关键，能够把耳座传递下来的载荷均匀扩散到整个法兰盘面，避免局部应力过大导致的结构开裂。

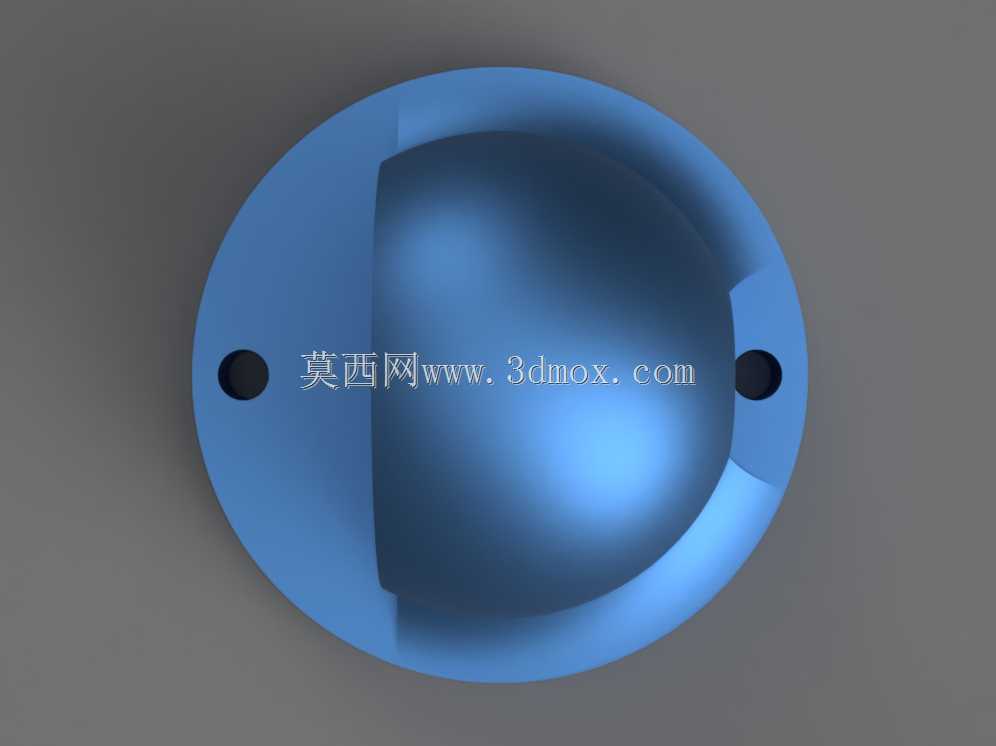

　　在实际设计这类构件的时候，首先要明确安装边界的限制：法兰盘的外径需要匹配安装基面的可用空间，不能超出安装面的范围，否则螺栓无法正常紧固，甚至会出现支座悬空的情况；法兰盘上的安装孔中心距要和基面的预留螺孔位置完全对应，孔的直径要比选用的固定螺栓大0.5到1毫米，预留少量的安装调整余量，避免加工误差导致螺栓无法穿装。上部耳孔的内径尺寸要和配套销轴的直径做公差配合，一般如果是需要经常转动的铰接点位，会选用间隙配合，保证转动顺畅无卡滞，如果是仅用于安装时调整角度、后续锁死不动的点位，可以选用过渡配合，减少运行过程中的晃动量。耳座的厚度要根据承受的额定载荷计算，既要保证销轴穿装后有足够的接触面积，避免单位面积压力过大压溃耳孔内壁，也要控制整体厚度，避免不必要的材料浪费和重量增加。

　　从实际使用场景的载荷特性来看，这类支座承受的载荷大多是沿耳孔径向的拉力或者斜向的分力，所以在建模的时候需要重点关注耳孔内侧和法兰过渡区域的结构强度，很多新手做这类练习的时候容易忽略过渡圆角，直接把耳座和法兰做直角连接，实际受力的时候直角位置会产生数倍于平均应力的应力集中，很容易在交变载荷下出现疲劳断裂。另外法兰盘上的安装小孔位置，要避开耳座正下方的应力传递路径，不能把孔开在载荷传递的主路径上，否则会切断应力流线，降低法兰盘的整体承载能力。

　　这类构件的安装基面一般是钢结构支架的顶面、设备壳体的预留安装凸台，或者混凝土基础上的预埋钢板，安装的时候需要保证法兰盘和基面完全贴合，不能有翘曲，如果基面存在平面度误差，需要加调整垫片垫实之后再拧紧螺栓，避免螺栓紧固后法兰盘存在内应力，长期受力下出现变形。耳孔和销轴装配的时候，要在接触面涂抹润滑脂，减少转动过程中的磨损，如果是在户外或者腐蚀环境下使用，还需要在耳孔端面加装防尘密封盖，避免灰尘、雨水进入铰接缝隙，加速销轴和孔壁的锈蚀磨损。

　　在建模过程中处理这类结构，要优先保证各特征的同轴度、垂直度形位公差要求：耳孔的轴线要和法兰盘的安装平面保持平行，否则销轴穿装后会出现别劲的情况，导致转动卡滞，甚至会把额外的弯矩传递到固定螺栓上，造成螺栓断裂；法兰盘上的各个安装孔要和法兰端面保持垂直，避免螺栓穿装后出现倾斜，导致螺栓受力不均。另外耳座顶部的弧形轮廓不是随意设计的，这个轮廓的半径要大于耳孔的半径，保证耳座各个位置的壁厚均匀，不会出现局部壁厚过薄的薄弱点，同时也能减少铸造或者机加工过程中的材料去除量，降低加工成本。如果是采用铸造工艺生产这类零件，还要在所有的棱角位置添加铸造圆角，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，同时也方便脱模。

　　很多现场使用的这类支座，失效往往不是因为整体强度不足，而是细节设计不到位：比如耳孔边缘没有做倒角，装配的时候销轴很难顺利穿入，甚至会刮伤销轴表面；法兰盘的安装孔没有做沉孔，螺栓头突出盘面，容易和周边的构件发生干涉；过渡圆角的半径过小，长期受载后在圆角位置萌生裂纹，最终导致整个耳座断裂。做这类基础零件的建模练习，核心不是把外形画得像，而是要结合实际使用的需求，把每一个结构细节的设计逻辑理清楚，知道每一个尺寸、每一个圆角对应的功能需求，这样建出来的模型才是符合工程实际的，而不是仅具备外形的空架子。在确定整体尺寸的时候，还要考虑配套标准件的选用，比如销轴的直径要符合标准销轴的尺寸系列，固定螺栓的规格要和安装孔的尺寸匹配，不能随意设计非标准的尺寸，否则后续采购配件、维护更换的时候会遇到很大的麻烦，增加生产和维护的成本。
