三星GalaxyS6摄像头Kuboq保护外壳结构

　　日常使用智能手机的过程中，后置摄像头区域的刮损是高频出现的损耗问题，多数机型的摄像头玻璃盖板直接突出于机身背部，当手机以背面朝下的姿态放置在桌面、台面等硬质平面时，摄像头玻璃会首先与接触面发生摩擦，长期使用后很容易产生划痕，影响拍摄成像质量，严重的磕碰甚至会直接造成玻璃碎裂、摄像头模组损坏。这款针对三星Galaxy S6设计的带Kuboq结构摄像头保护外壳，核心作用就是在摄像头模组周边形成一圈凸起的防护边界，让手机背部朝下放置时，接触面首先抵靠在保护壳的凸起边缘，完全避开摄像头玻璃区域，从结构上杜绝摄像头与硬质平面直接接触的可能。

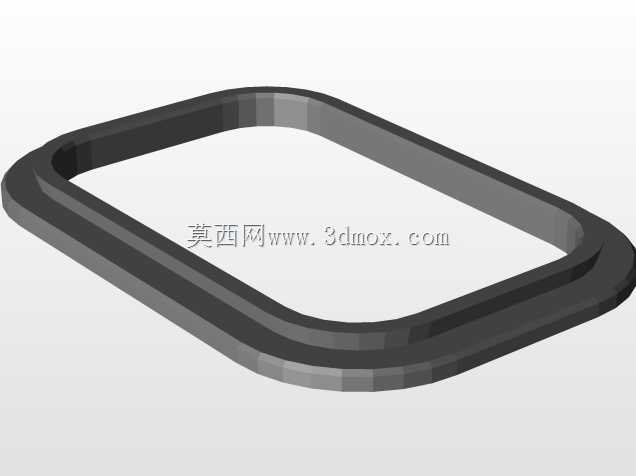

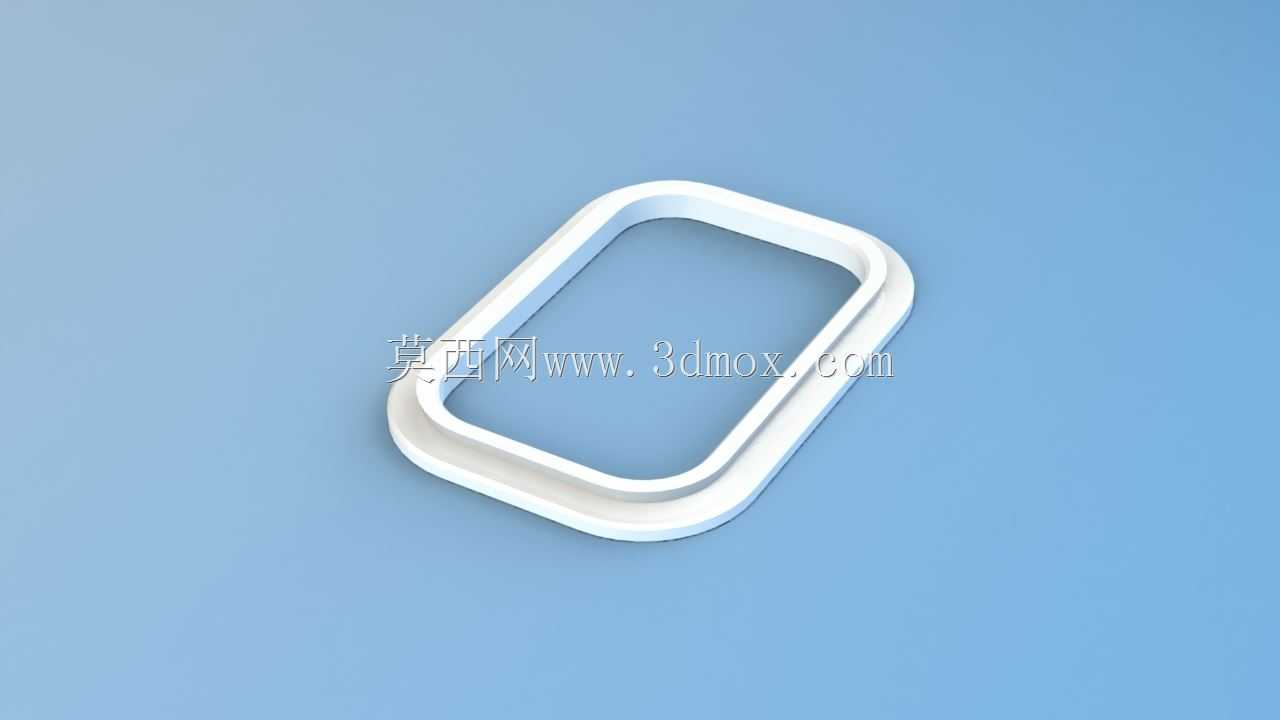

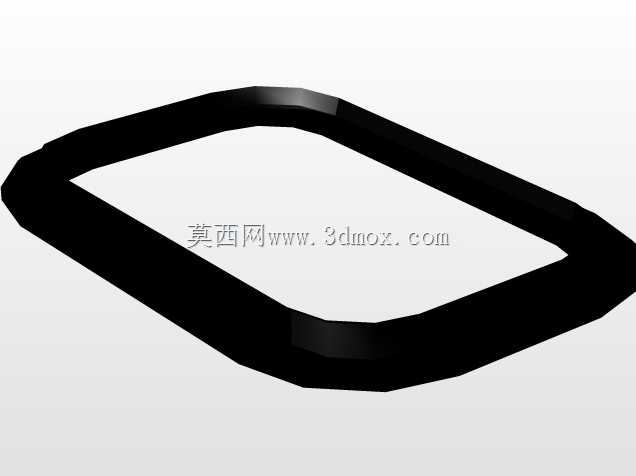

　　从结构设计逻辑来看，这款保护件没有采用全包式的手机壳方案，仅针对摄像头区域做局部防护，整体外轮廓为适配S6背部摄像头区域弧度的圆角矩形，采用双层台阶式的凸起结构，内层轮廓刚好贴合摄像头模组的外围边界，不会遮挡镜头的拍摄视场角，外层轮廓则向外延伸出一定宽度，保证放置时的支撑稳定性。整个保护件的凸起高度经过反复校核，比摄像头玻璃的突出高度高出0.3mm左右，这个高度差既能够保证在普通平面放置时摄像头完全悬空不接触接触面，又不会因为凸起过高导致手机背部放置时出现过度的翘边、晃动感，同时也不会额外增加过多的机身厚度，保持手机握持时的手感。

　　安装边界方面，这款保护件的内圈尺寸完全匹配三星Galaxy S6摄像头模组的外围尺寸，安装时可以直接卡合在摄像头周边的机身上，配合背胶即可完成固定，不需要对手机本身做任何拆解、改装，普通用户也可以自行完成安装。保护件的边缘全部做了R0.5mm的圆角过渡处理，没有尖锐的棱角，不会在握持时硌手，也不会勾刮衣物、口袋内衬。材质选用上适配常规的硬质塑料注塑加工工艺，结构壁厚均匀，整体壁厚控制在1.2mm，既保证了足够的结构强度，日常磕碰时能够有效分散冲击力，又不会因为壁厚过大导致成型时出现缩痕、翘曲等注塑缺陷。

　　在实际应用场景中，这类局部摄像头保护件适合不想使用全包手机壳、偏好裸机握持手感的用户，既能够保留手机本身的背部触感与外观质感，又能针对性解决摄像头易刮损的痛点。相比全包式手机壳，这种局部保护件的重量更轻，几乎不会增加手机的额外负重，同时也不会遮挡手机本身的背部外观设计。设计过程中需要重点把控的是轮廓与摄像头的同轴度，如果内圈轮廓与摄像头模组出现偏移，很容易出现遮挡拍摄视场角的问题，同时凸起高度的公差需要控制在±0.05mm以内，高度过低会失去防护作用，高度过高则会导致放置时手机倾斜角度过大，影响放置稳定性。另外保护件与机身贴合的面做了微弧处理，完全匹配S6背部的曲面弧度，保证安装后贴合紧密，不会出现缝隙、翘边的情况，避免灰尘、水汽从缝隙进入保护件与机身之间的区域，长期使用也不会在机身背部留下压痕。

　　从结构可靠性角度来看，这款保护件的边角位置做了局部加厚处理，因为日常使用中边角是最容易发生磕碰的位置，局部加厚到1.5mm可以提升抗冲击能力，当手机从较低高度滑落、边角先接触接触面时，加厚的结构可以吸收大部分冲击力，避免冲击力直接传递到摄像头模组上。保护件的表面做了哑光处理，不会出现反光问题，避免拍摄时闪光灯的光线被保护件反射到镜头中形成眩光，影响拍摄效果。整个结构没有复杂的倒扣、侧孔结构，注塑生产时模具结构简单，不需要复杂的抽芯机构，生产良率高，成本可控，适合批量生产。
