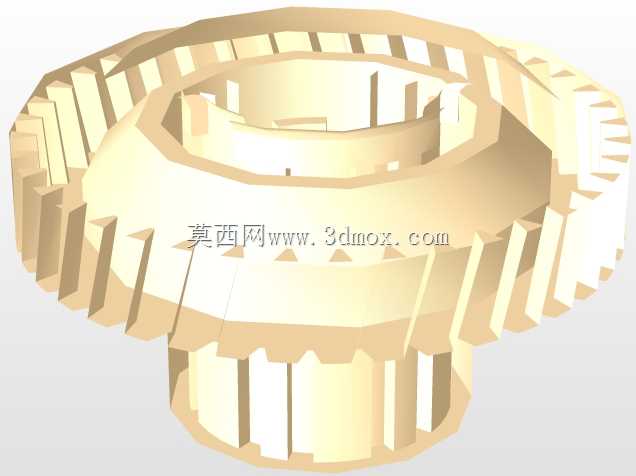

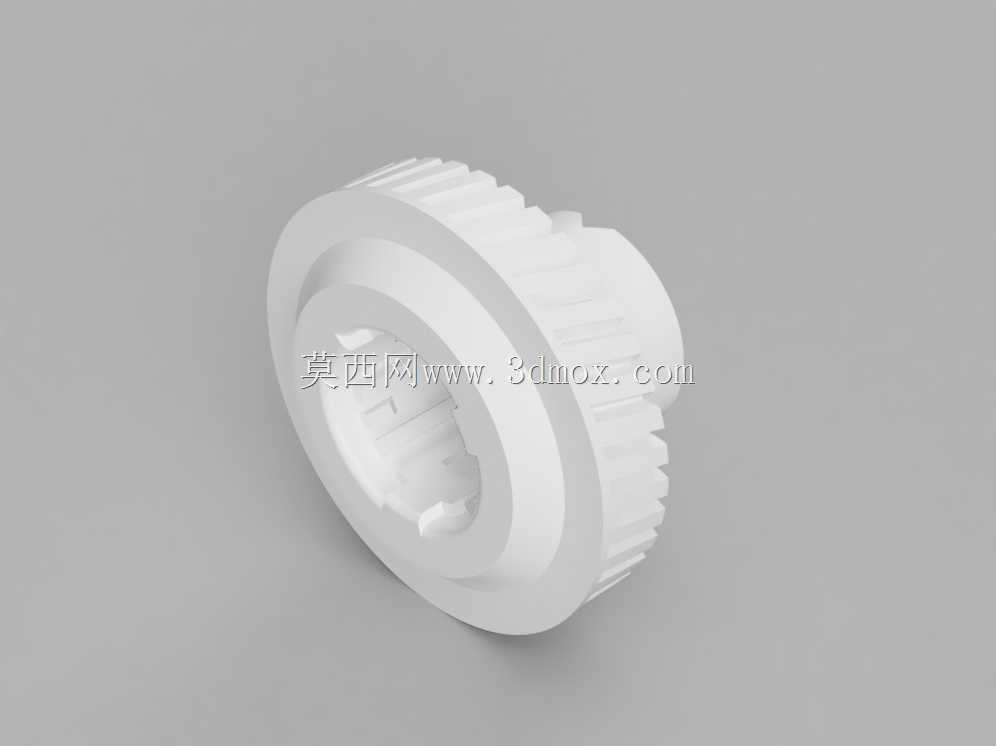

厨房切片机传动用塑料齿轮结构设计

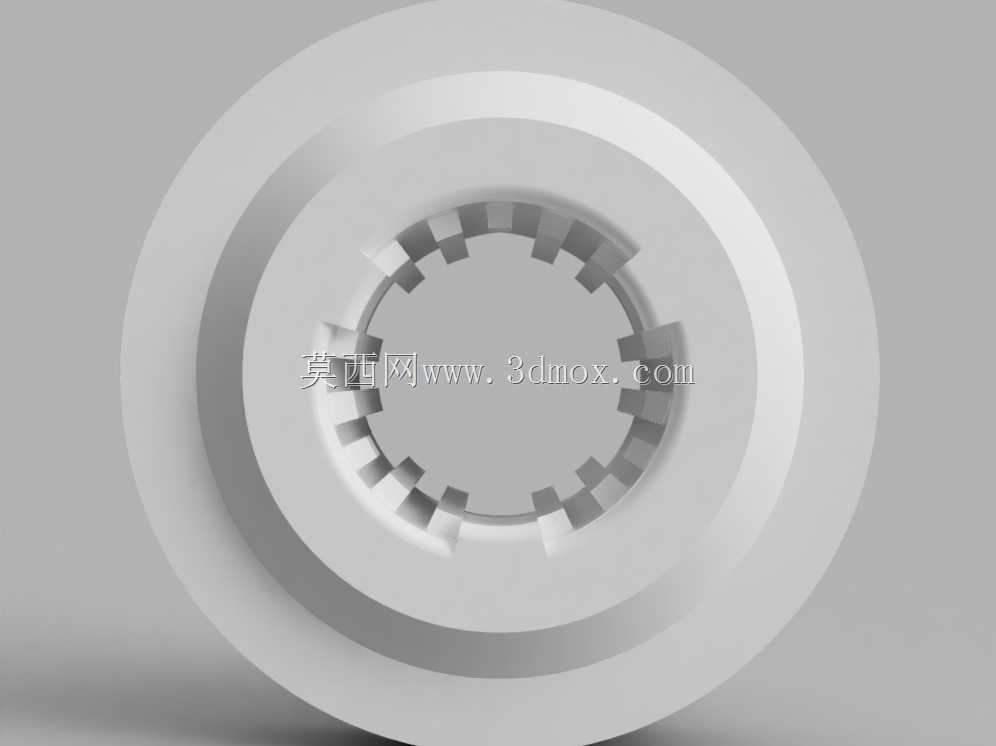

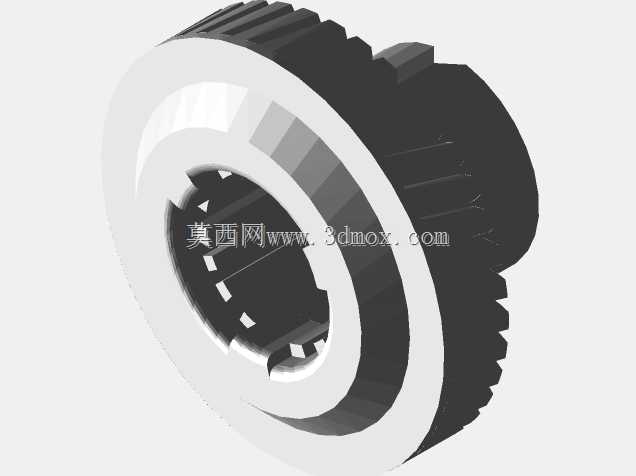

　　这款齿轮是面向家用及小型商用厨房切片机开发的传动替换零件，日常使用场景中，切片机长期接触食材汁水、油污，且每次切制冻肉、硬质蔬果时会产生周期性冲击载荷，原厂配套齿轮多为普通注塑件，齿面磨损、键槽崩裂是最常见的失效形式，很多时候整机其他结构完好，仅单个齿轮损坏就导致设备无法使用，单独采购原厂配件周期长、成本高，因此这类替换件的建模需求在设备维修领域十分普遍。从结构设计逻辑来看，这款齿轮采用直齿圆柱齿形，适配切片机内部平行轴传动布局，齿部参数完全匹配原厂传动啮合间隙，既保证传动过程中无卡滞、无异响，也避免齿侧间隙过大导致的切片厚度不均问题。齿轮中心的内花键结构是设计重点，花键的齿形、深度都严格对应电机输出轴的配合尺寸，

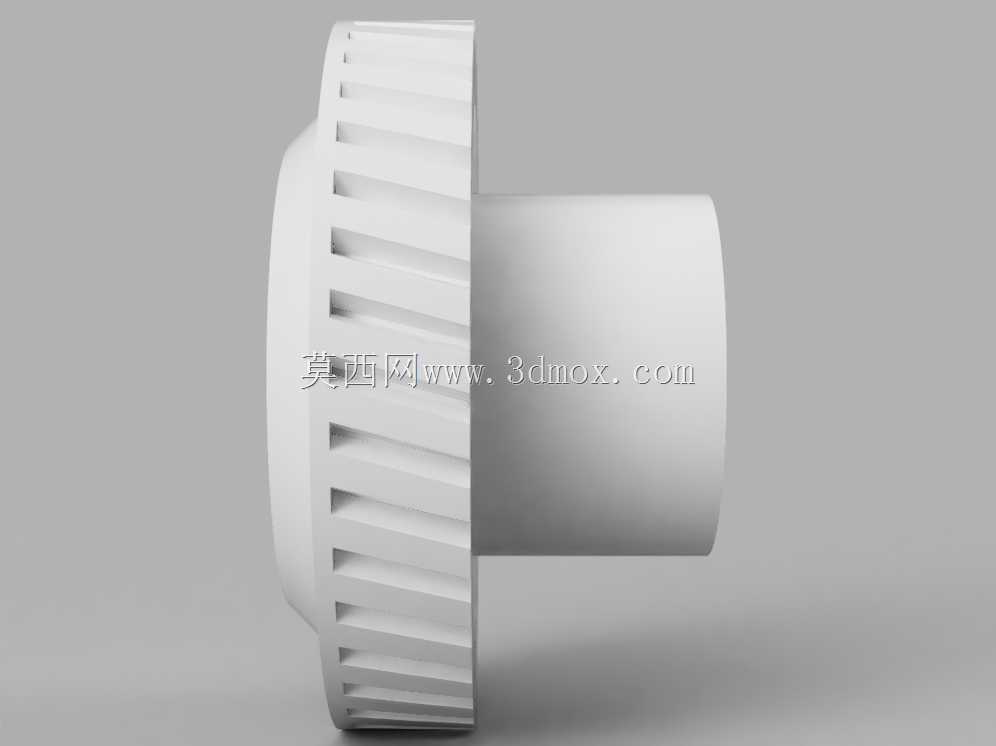

　　安装时无需额外粘接或紧固件，对准键位推入即可实现周向固定，能可靠传递电机输出的扭矩，不会出现长期使用后轴孔打滑的问题。齿轮一侧设计有凸缘限位结构，安装到位后凸缘端面贴合轴承内圈，既限制齿轮的轴向窜动，也能保证齿轮与啮合副的齿宽完全对齐，避免偏载导致的局部齿面过早磨损。建模过程中，齿形部分采用参数化生成方式，保证齿廓的渐开线精度，避免非参数化建模导致的齿形误差，确保替换后传动平稳，不会出现啮合冲击。其余结构部分重点控制安装边界尺寸，齿轮的外径、总厚度、内孔深度都完全适配原设备的安装腔体，不需要对设备原有结构做任何打磨、修改，普通用户拆开设备传动舱即可直接替换安装。材质适配方面，这款齿轮的结构尺寸完全适配食品级耐磨POM、

　　尼龙等常用工程塑料的3D打印或小批量注塑加工需求，这类材质自润滑性好，接触食材安全，且具备足够的抗冲击性能，完全能满足切片机的日常使用载荷要求。实际使用中，这类替换齿轮的使用寿命不低于原厂配件，且加工获取方便，能大幅降低小型餐饮商户、家庭用户的设备维修成本。设计时还特意做了应力分散优化，在齿根与轮体连接位置做了小圆弧过渡，避免应力集中导致的断齿问题，相比原厂直角过渡的结构，抗冲击能力有明显提升。齿轮的轮缘厚度也经过校核，在传递额定扭矩时不会出现轮缘开裂的问题，同时控制整体重量，减少传动过程中的转动惯量，降低电机启动时的负载冲击。
