Acerbis越野摩托护膝带扣替换结构设计

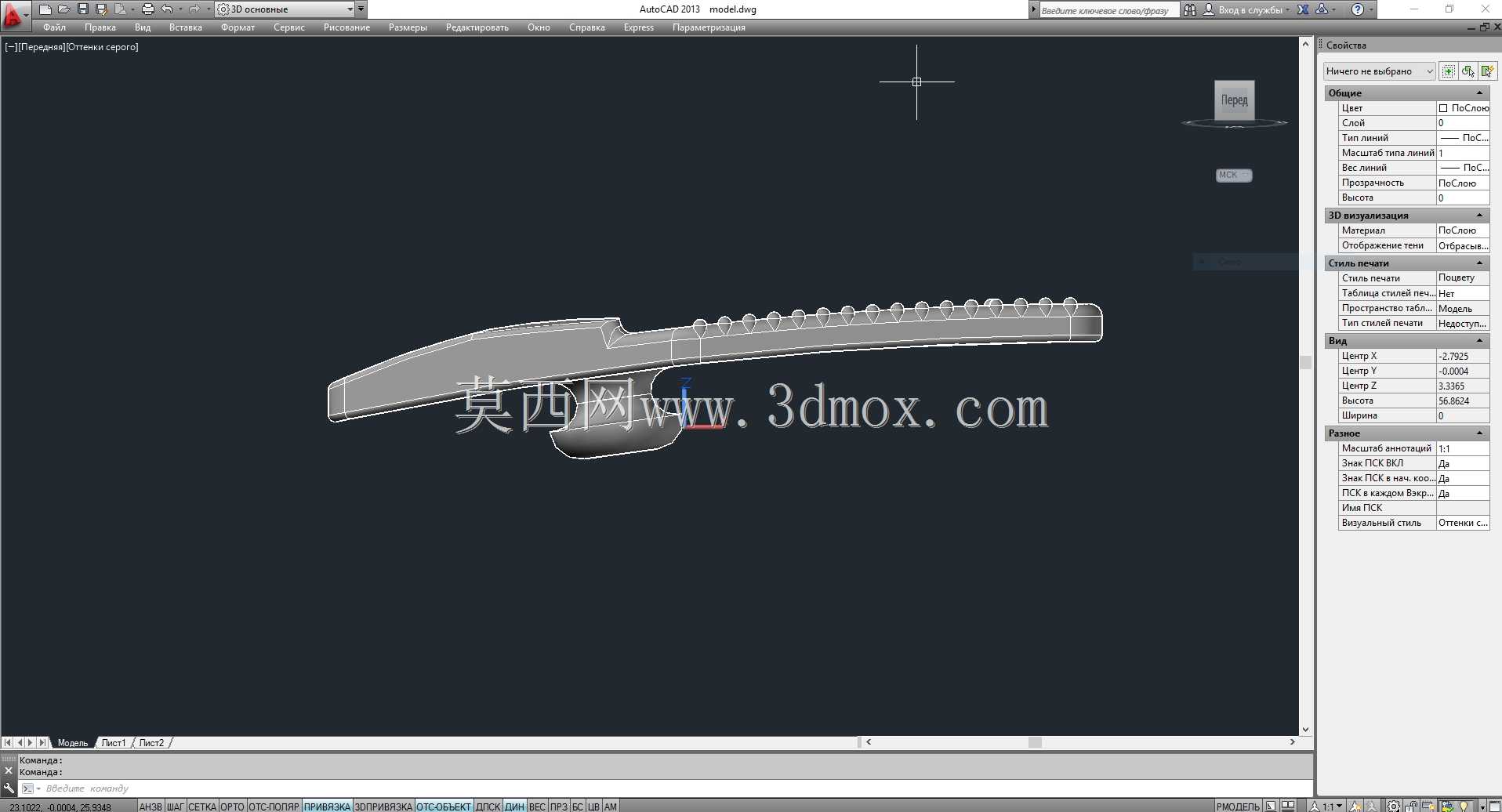

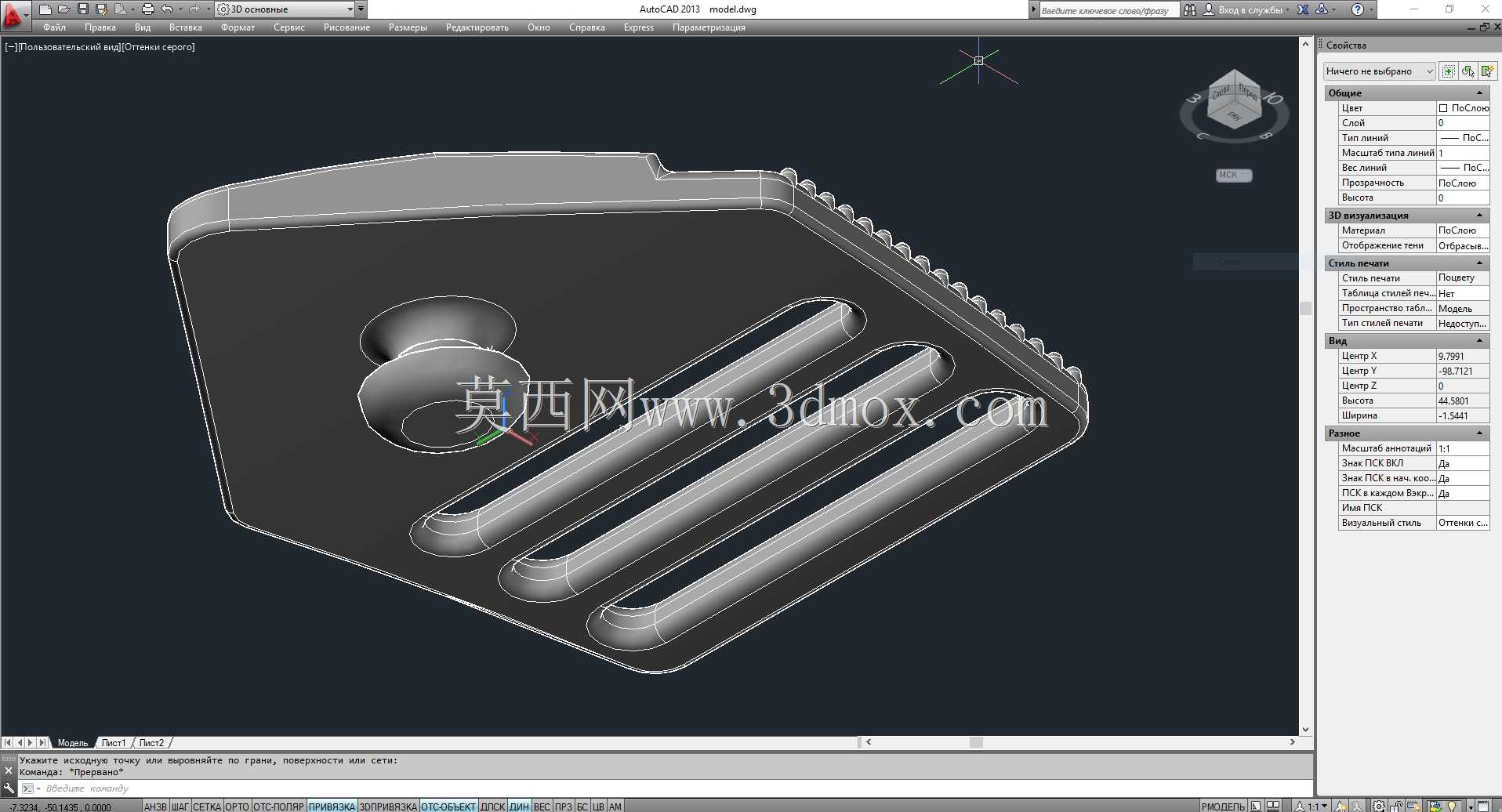

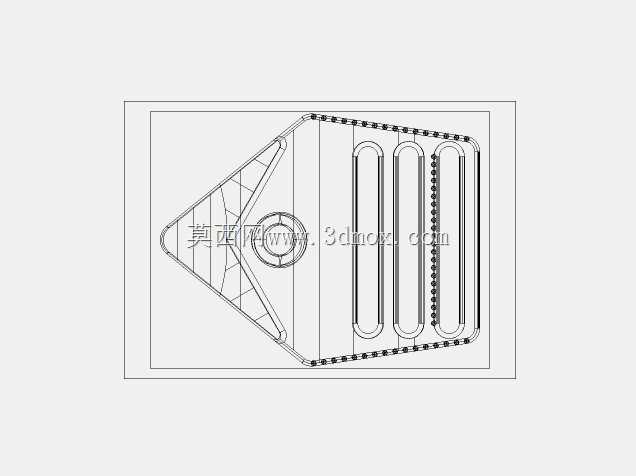

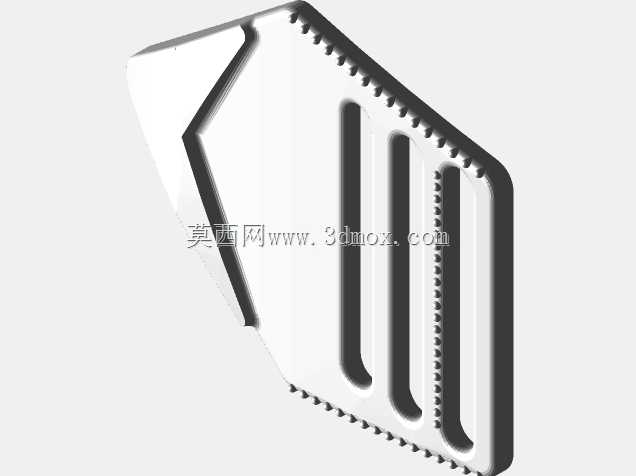

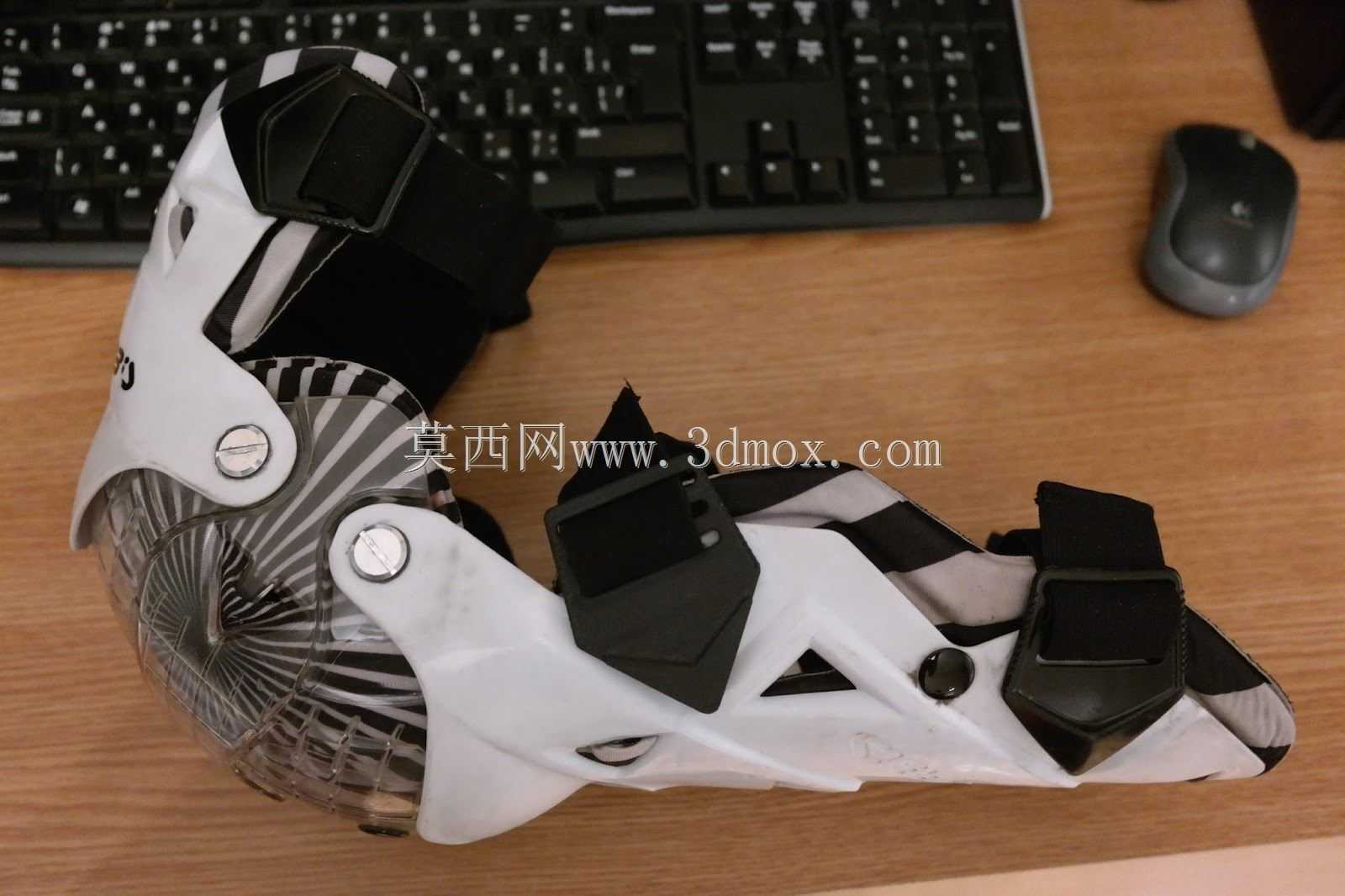

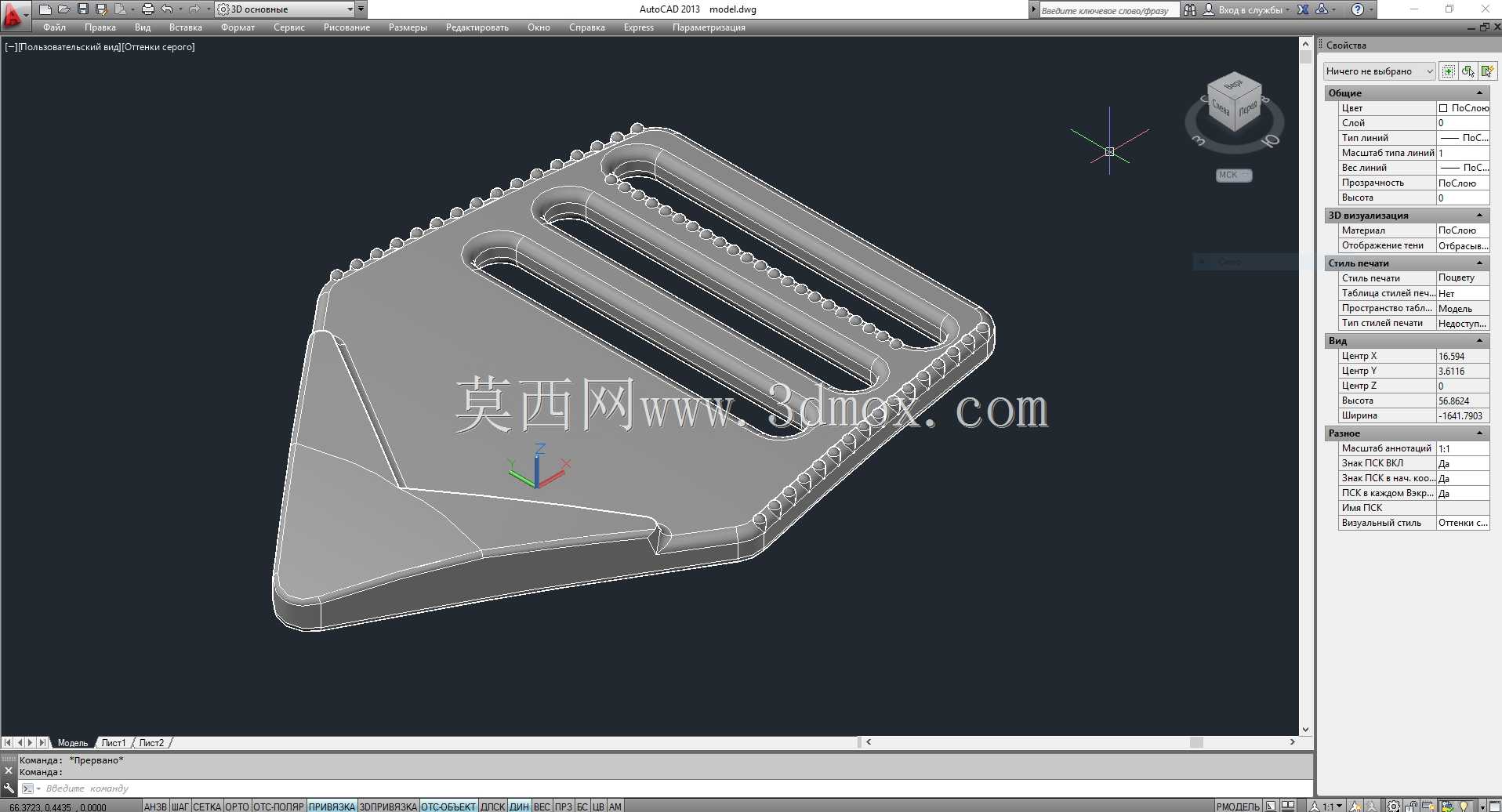

　　越野骑行场景中，护具的固定扣件属于高频受力的易损耗部件，Acerbis Impact Evo作为普及率较高的越野护膝产品，其原配带扣在长期拉扯、泥沙磨损、低温脆化等工况下容易出现断齿、卡扣失效的问题，而原厂单独配件采购渠道受限，很多骑手遇到带扣损坏后只能整体更换护膝，造成不必要的装备浪费。这款替换带扣的设计完全匹配原护膝的织带安装位，不需要对原有护膝主体做任何打孔、裁切改造，直接替换损坏的旧扣件即可恢复护膝的固定功能。从结构设计逻辑来看，带扣主体采用带加强筋的楔形受力结构，织带穿入侧设计了多道平行的防滑齿槽，齿槽的倾斜角度与织带拉扯方向形成反向锁止角度，当骑手在骑行中发生摔蹭、护膝受到向外的冲击力时，织带会在拉力作用下越拉越紧，

　　不会出现松脱滑位的情况。带扣的外侧边缘做了1.5mm的圆角过渡，避免尖锐棱角在摔车时剐蹭骑行服面料或者划伤皮肤，同时边缘做了加厚处理，抵消摔碰时的冲击力，避免边缘崩裂。安装边界上，带扣的织带穿槽宽度严格匹配原配25mm宽度的护膝固定织带，穿槽的内部净高控制在3mm，刚好容纳双层叠放的尼龙织带穿过，不会因为间隙过大导致织带在槽内晃动移位，也不会因为间隙过小造成穿带困难、日常调节松紧时卡滞。带扣与护膝本体连接的卡位凸台尺寸完全复刻原扣件的安装尺寸，凸台的卡接角度做了1度的拔模斜度，安装时可以直接卡入护膝塑料基座的对应卡槽，不需要额外使用粘接剂或者螺丝固定，拆卸旧扣件时只需要用平口螺丝刀轻轻撬动卡位即可取下，整个替换过程不需要专业工具，

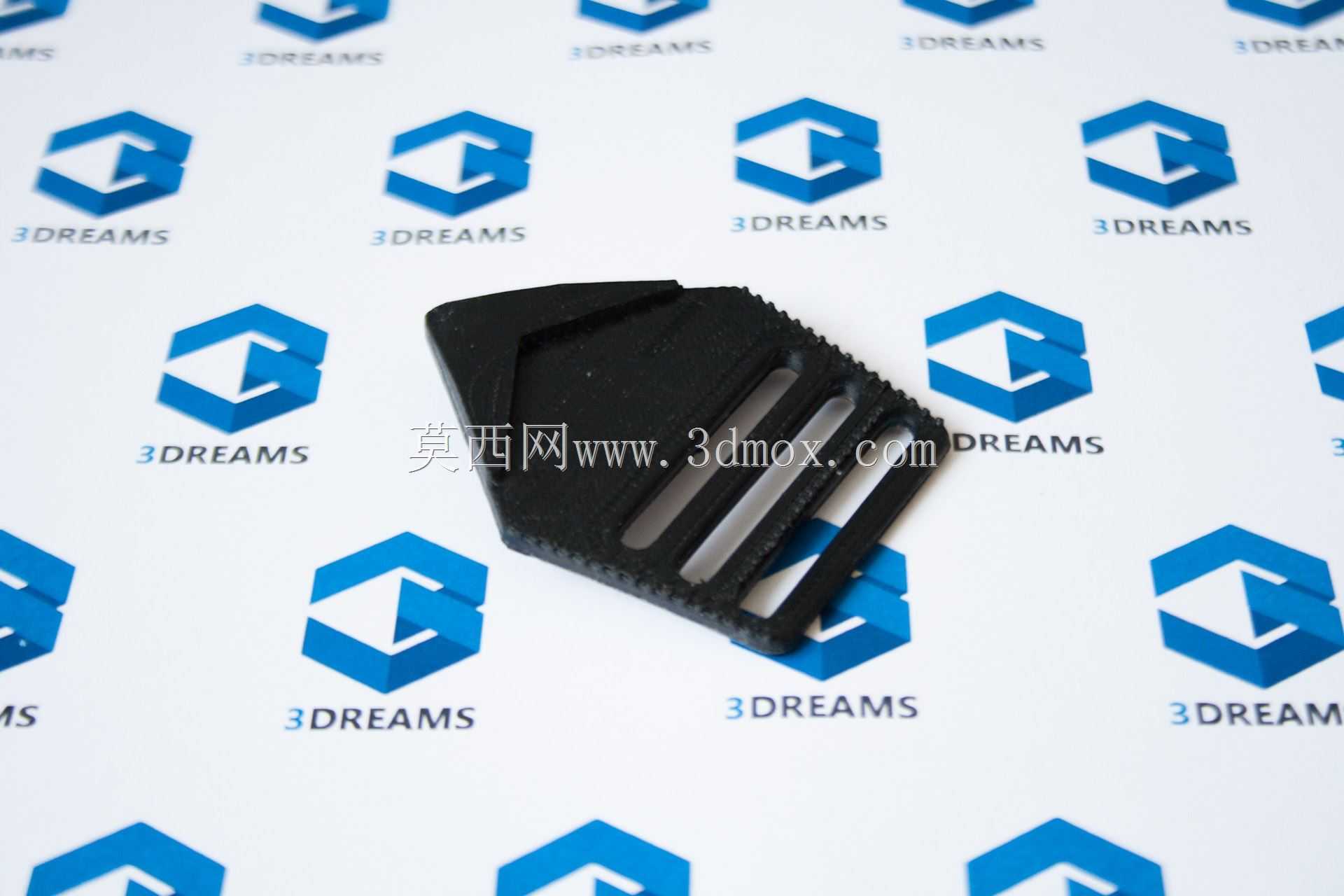

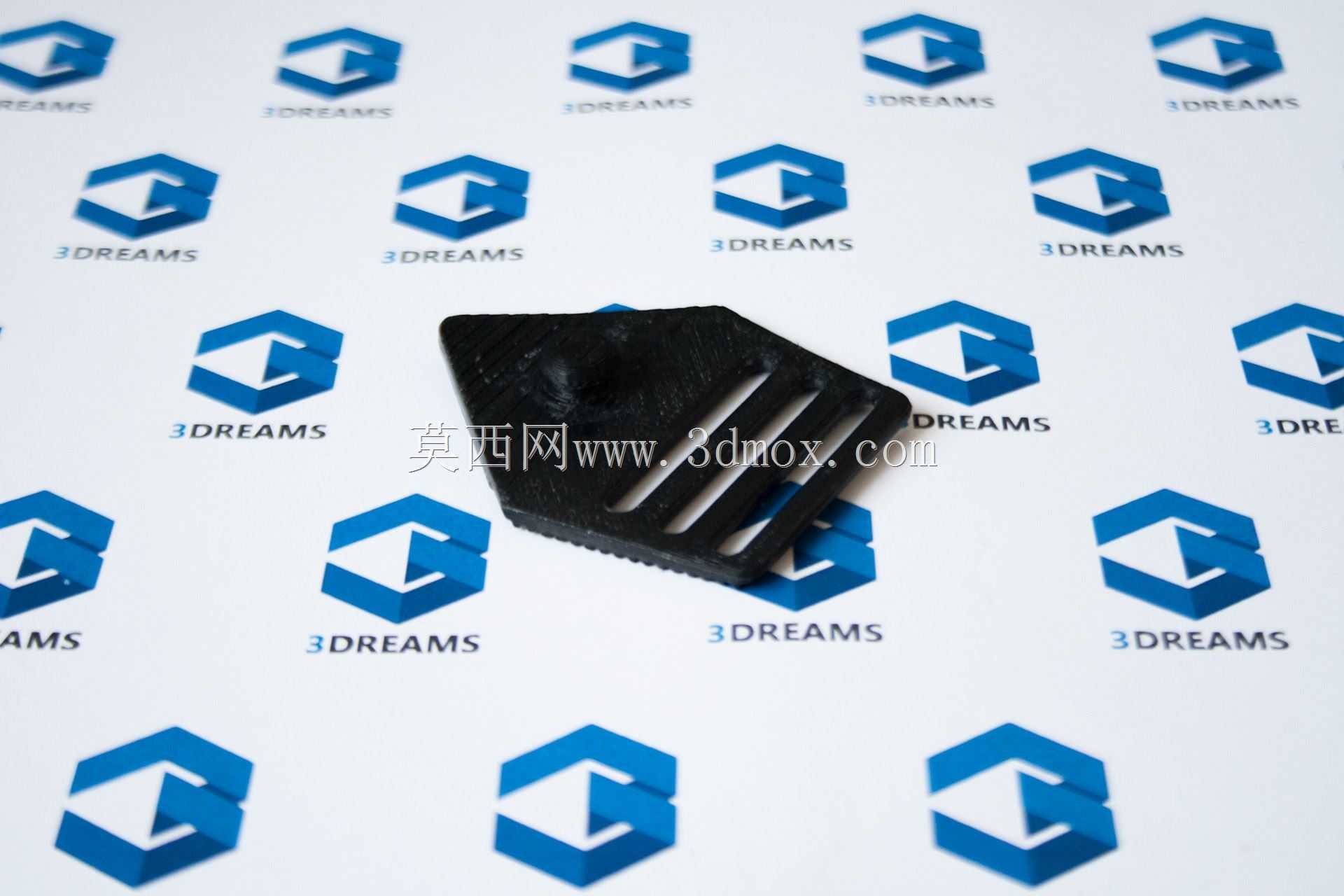

　　普通骑手在家就能完成操作。从受力特性来看，带扣的核心受力区域做了局部加厚，齿根位置的圆角半径设置为0.8mm，避免应力集中导致的齿部断裂，经过实际拉力测试，在承受150N的横向拉扯力时不会出现塑性变形，完全满足越野骑行中护膝的固定强度要求。设计过程中充分考虑了3D打印的制造工艺特性，整个零件没有悬空的倒扣结构，打印时不需要添加支撑结构，采用常规的PLA或者PETG材料即可打印成型，打印完成后只需要简单去除层纹毛刺就能直接安装使用，不需要后续的机加工或者表面处理。实际使用场景中，这款替换扣不仅可以用于损坏护膝的修复，也可以作为备用件在长途越野骑行时携带，遇到野外骑行时带扣意外断裂的情况，可以快速更换，避免护膝失效导致的骑行安全隐患。

　　带扣的表面没有多余的装饰结构，整体为一体化成型结构，没有拼接或者装配的部件，从根源上避免了装配松动带来的失效风险，织带接触的所有表面都做了磨砂防滑处理，即使沾有泥沙、汗水的情况下，也能保证织带与扣体之间有足够的摩擦力，不会出现松紧度自动滑移的问题。考虑到越野骑行的复杂工况，带扣的材质适配范围较广，如果需要更高的抗冲击强度，可以采用尼龙材料打印，低温环境下使用也不会出现脆断问题，日常休闲骑行使用PLA材料打印即可满足强度需求，制造成本极低，相比更换整套护膝的成本可以忽略不计。
