Aprilia摩托车离合器杆衬套结构设计

　　在大排量摩托车的离合操纵系统中，离合器杆衬套是承担铰接支撑、降低操纵摩擦阻力的核心小尺寸零部件，这类零件长期暴露在骑行工况的泥水、温差变化环境中，原厂工程塑料衬套很容易出现磨损旷量，直接导致离合手柄自由行程变大、操纵手感发涩甚至卡滞，严重时会出现离合分离不彻底、换挡打齿的故障。本次设计的衬套针对Aprilia Pegaso 650车型的离合器杆安装位开发，核心目标是在不改动原有离合杆本体、不更换整套操纵杆件的前提下，实现磨损衬套的原位替换，适配3D打印的小批量定制加工场景，解决老款车型原厂配件采购周期长、配套件精度不足的实际维修痛点。

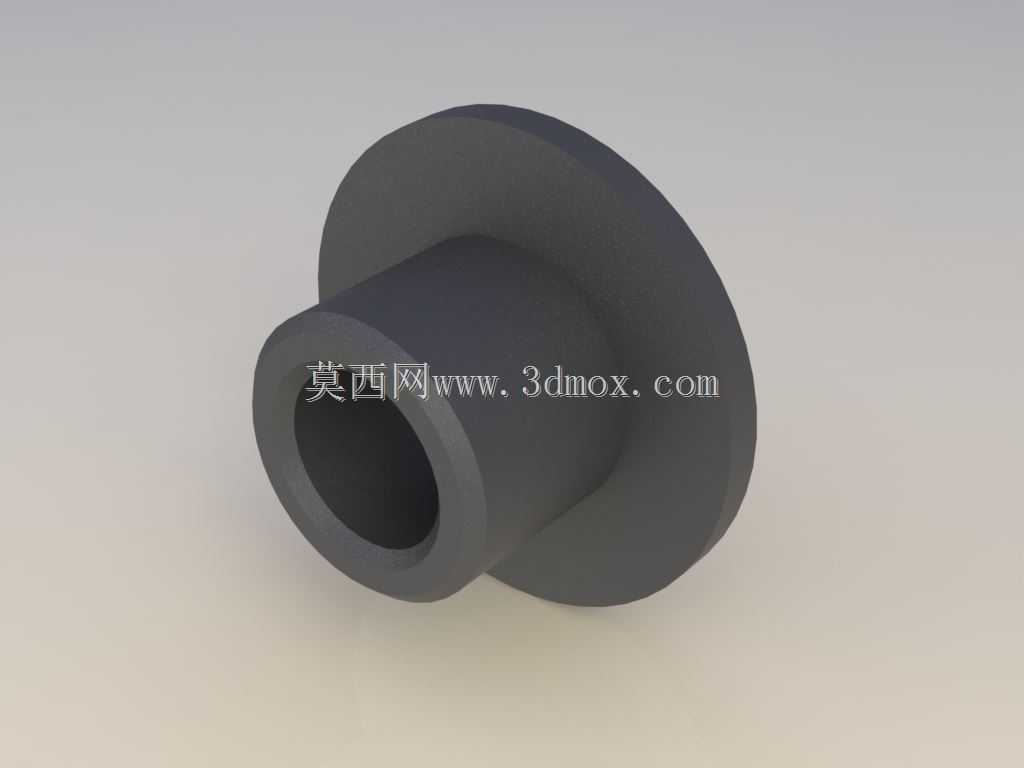

　　从结构设计逻辑来看，这款衬套采用带单边法兰的直通轴套结构，法兰端的作用是在安装时抵住离合器杆的铰接端面，限制衬套在安装孔内的轴向窜动，避免骑行过程中衬套受离合操纵的往复轴向力滑出安装位，同时法兰端面可以承担部分轴向的摩擦载荷，减少铰接位置的端面磨损。衬套的主体圆柱段与离合器杆的安装孔采用间隙配合，考虑到3D打印工艺的成型公差特性，尤其是FDM工艺打印时的孔位收缩偏差，设计时特意将内孔直径设置为6.2mm，这个尺寸是经过实际装车验证的：如果内孔尺寸留量过小，打印完成后孔位收缩会导致铰接销轴无法顺利穿入，需要二次锉修；如果留量过大，衬套与销轴之间的配合间隙过大，会产生操纵旷量，无法恢复原厂的离合操纵手感。6.2mm的内孔尺寸在常规PLA、PETG等常用3D打印材料的收缩率范围内，打印完成后仅需用圆形锉刀简单修整孔口飞边即可顺利装配，不需要复杂的机加工后处理，非常适合维修场景下的快速自制替换。

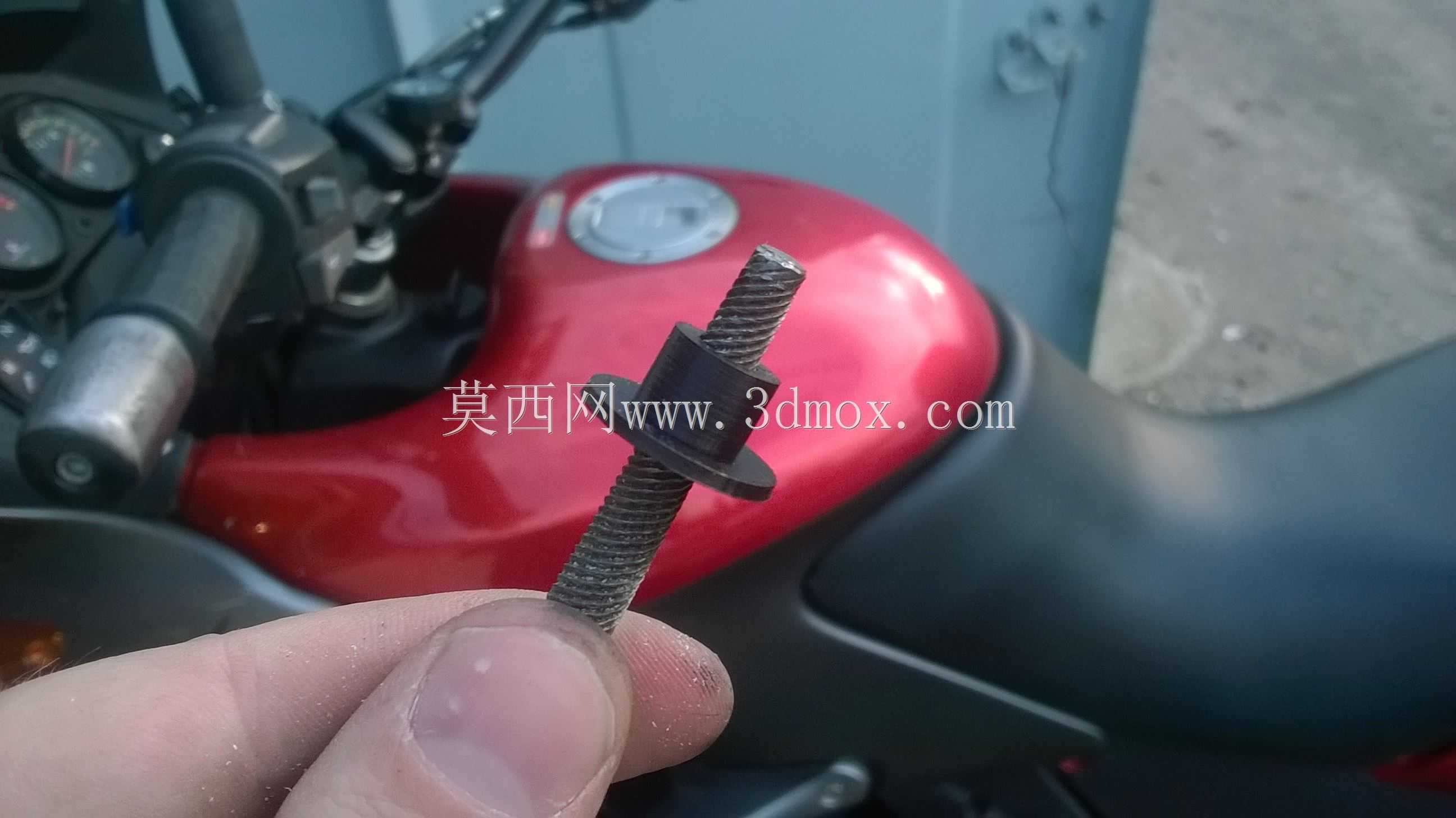

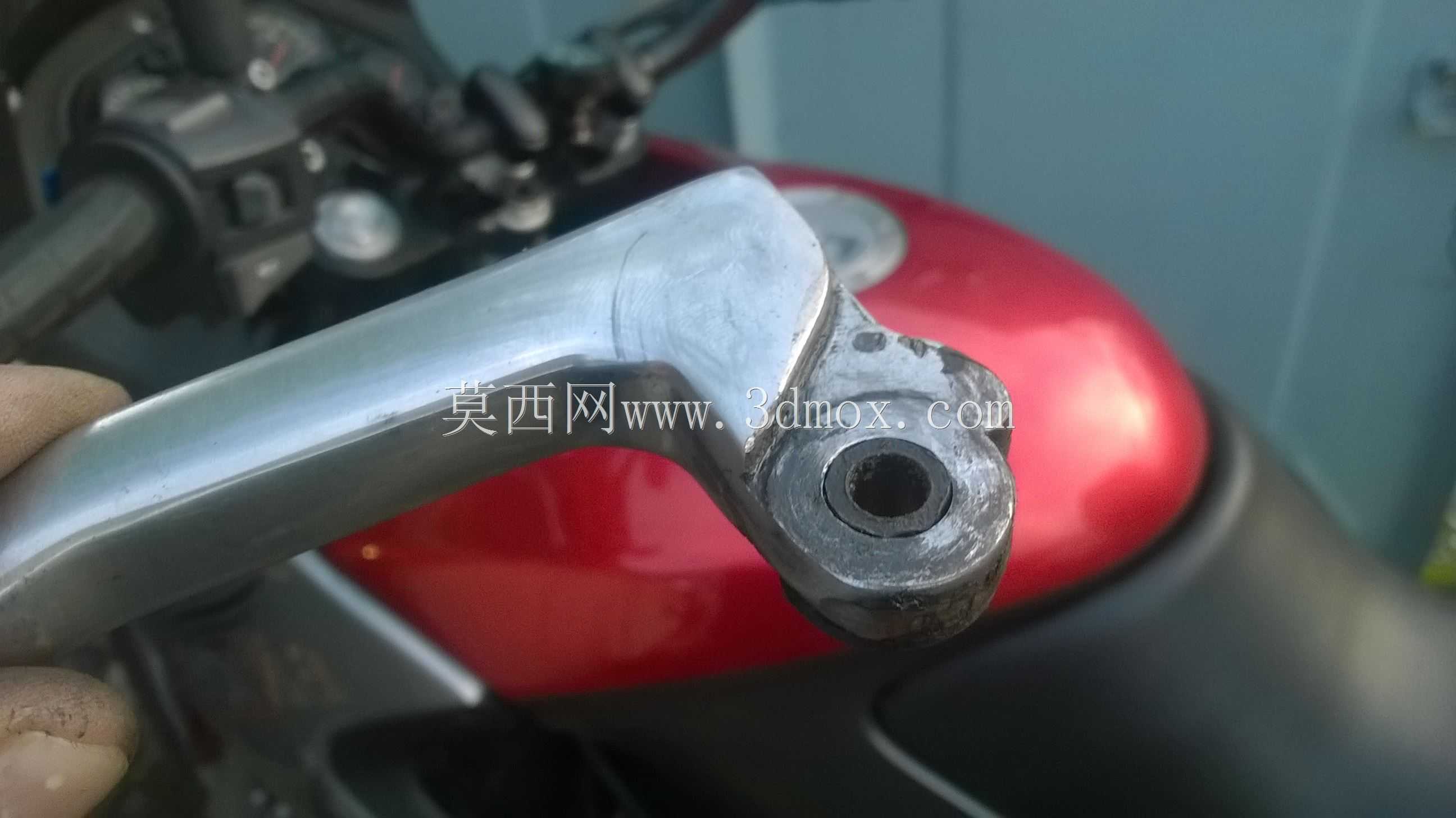

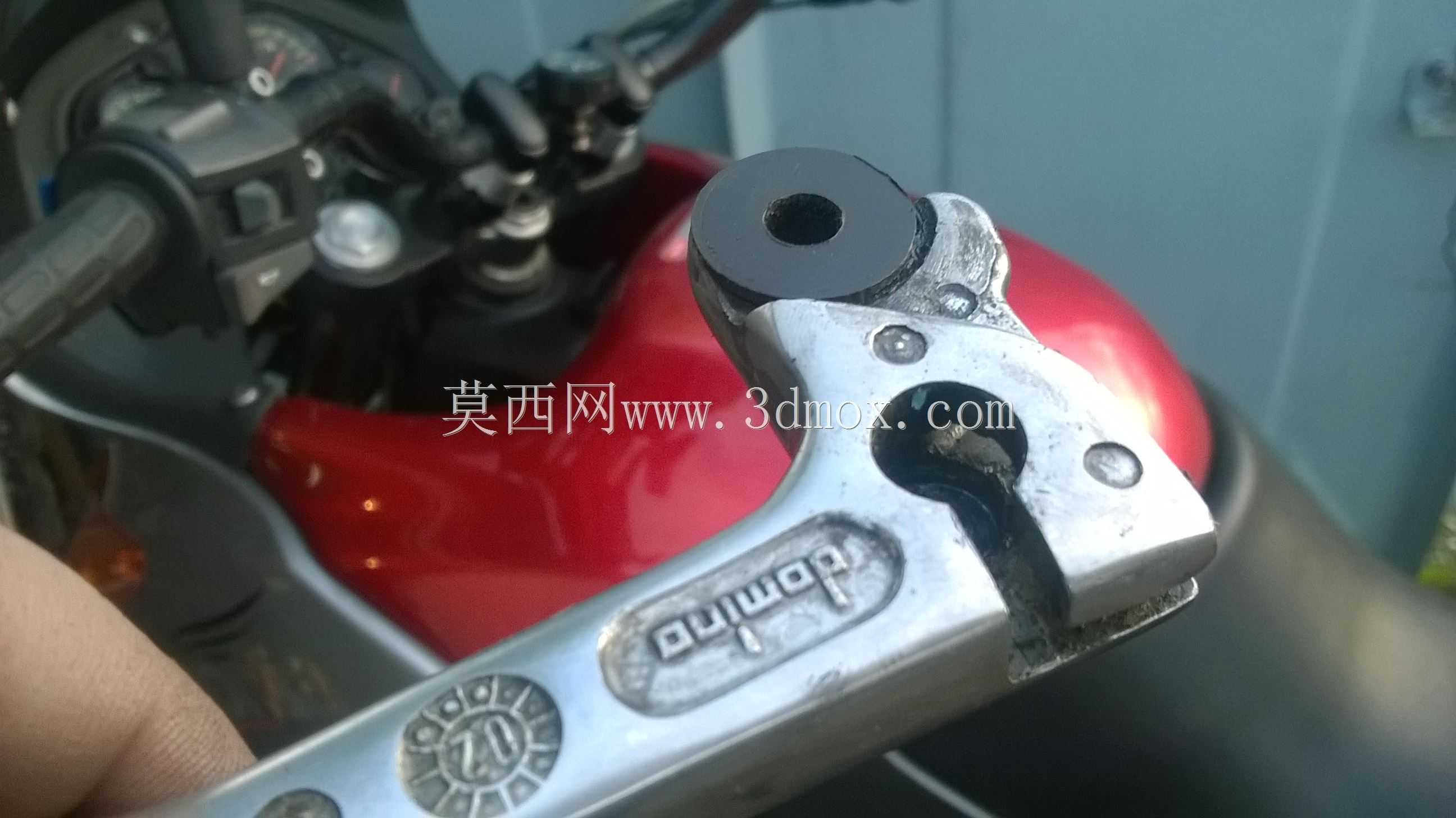

　　从安装边界来看，衬套的圆柱段长度完全匹配原厂离合器杆铰接位的孔深，法兰的外径略大于安装孔直径，装配时法兰端面完全贴合离合杆的外侧端面，不会突出到操纵机构的运动路径中，避免干涉离合杆的正常摆动行程。衬套的内孔与原车的铰接销轴为间隙配合，装配后可以保证离合杆绕销轴灵活转动，不会出现卡滞问题，同时衬套的壁厚经过核算，既保证了足够的结构强度，承受离合操纵时的径向挤压力不会出现开裂变形，又不会因为壁厚过大导致安装时与周边的离合开关、拉线固定座产生干涉。

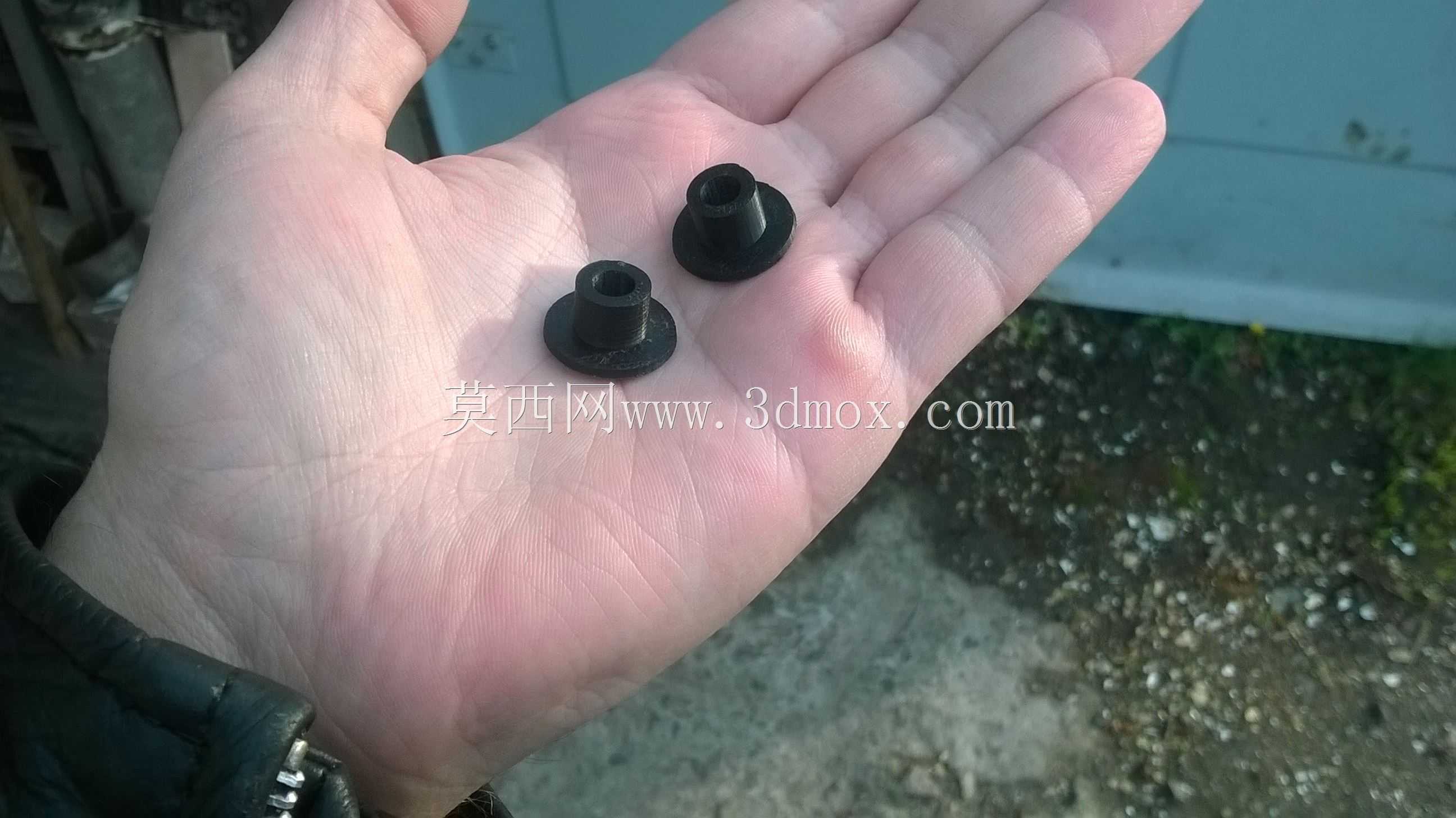

　　在实际应用场景中，这类替换衬套主要用于老款大排量摩托车的维修场景，很多上市时间较长的车型原厂塑料衬套属于易损件，单独采购配件往往需要等待较长的海外调货周期，且单独购买小零件的物流成本甚至高于零件本身，通过三维建模配合3D打印的方式，可以快速制作出适配的替换衬套，大幅降低维修成本和等待时间。设计过程中完全遵循原车的安装尺寸边界，没有对原有离合操纵机构做任何改动，装配后可以完全恢复原厂的操纵手感，衬套的法兰结构还能在一定程度上阻挡泥水、灰尘进入铰接摩擦面，延长衬套的使用寿命，相比原厂的无挡边衬套，实际使用中的抗污染能力更强，磨损周期更长。

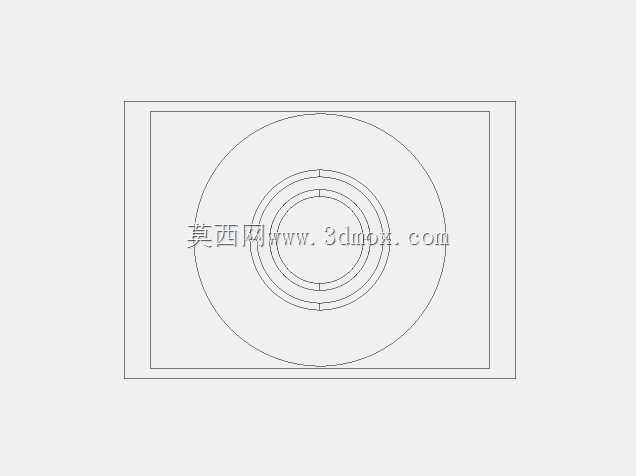

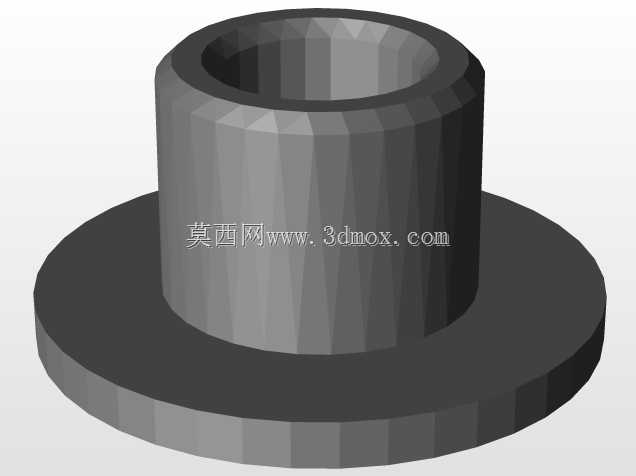

　　从建模细节来看，整个衬套的结构没有复杂的曲面特征，所有特征均为回转体结构，建模时通过草图旋转即可完成主体造型，法兰与圆柱段的衔接位置做了微小的圆角过渡，避免3D打印时出现应力集中，也能减少装配时的锐角刮擦。内孔的两端都做了微小的倒角处理，方便销轴穿入，也能避免打印时孔口的积料凸起影响装配。整个零件的结构完全针对3D打印工艺做了优化，打印时不需要添加支撑，将法兰端朝下放置即可顺利打印成型，打印完成后仅需去除底面的打印纹路即可直接装配，不需要额外的后处理工序，普通的桌面级FDM3D打印机就可以完成加工，材料选择上PETG材料的耐候性和韧性更适合摩托车的户外使用场景，相比PLA材料在高温下不易软化变形，低温下不易脆裂，更适合作为这类受力结构件的加工材料。

　　在功能特性上，这款衬套除了承担基础的铰接支撑作用外，还能通过更换不同耐磨性能的打印材料，实现比原厂衬套更好的耐磨表现，比如选用添加碳纤维的耐磨打印材料，可以大幅降低衬套与销轴之间的摩擦系数，让离合操纵手感更顺滑，同时延长衬套的更换周期。设计时没有改动原车的任何安装尺寸，属于完全的原位替换件，不需要对原车的离合杆、销轴、安装座做任何打磨、扩孔等改动，装配过程和原厂衬套的安装流程完全一致，普通的摩托车维修人员甚至车主自己都可以完成更换操作，大幅降低了维修的技术门槛。
