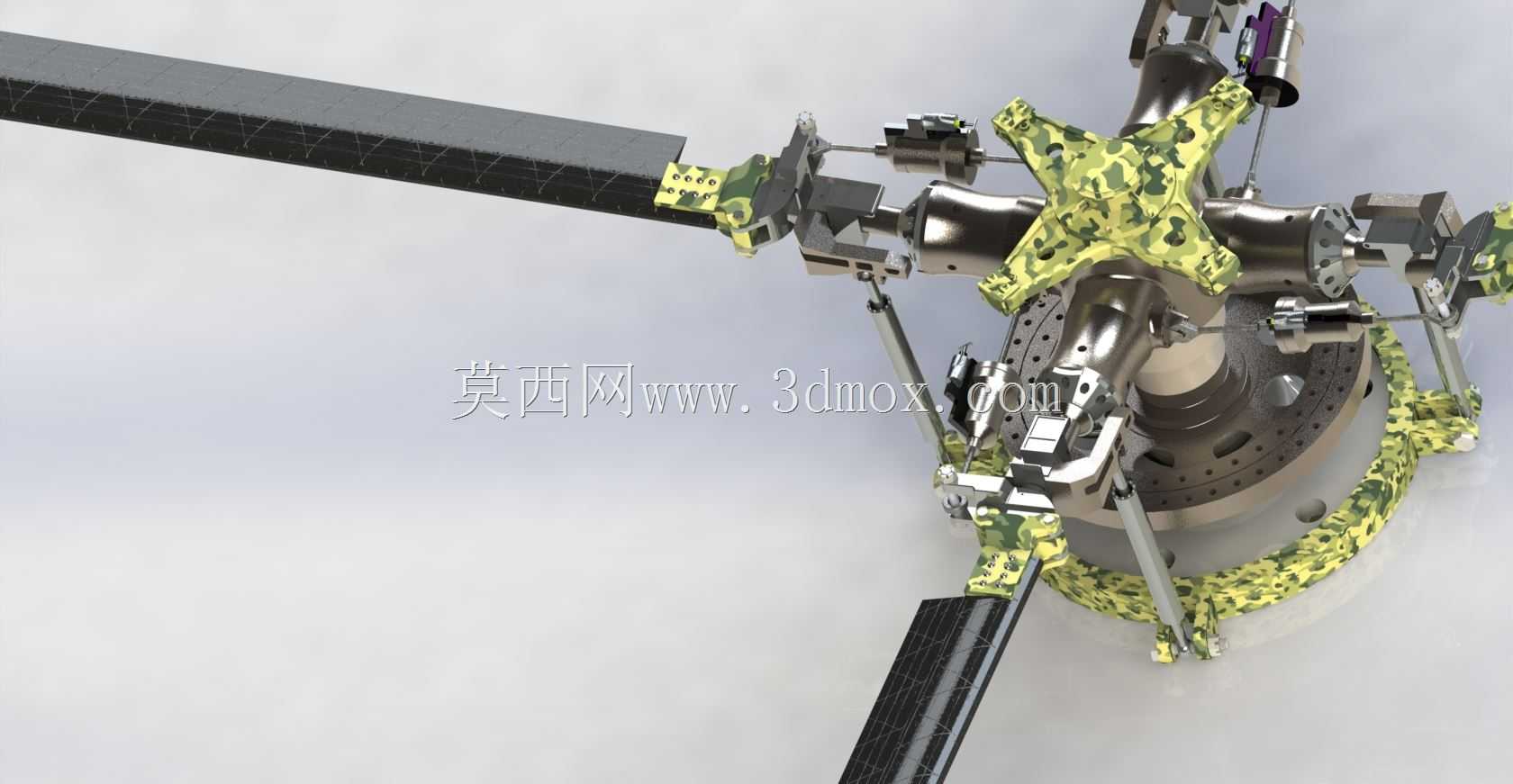

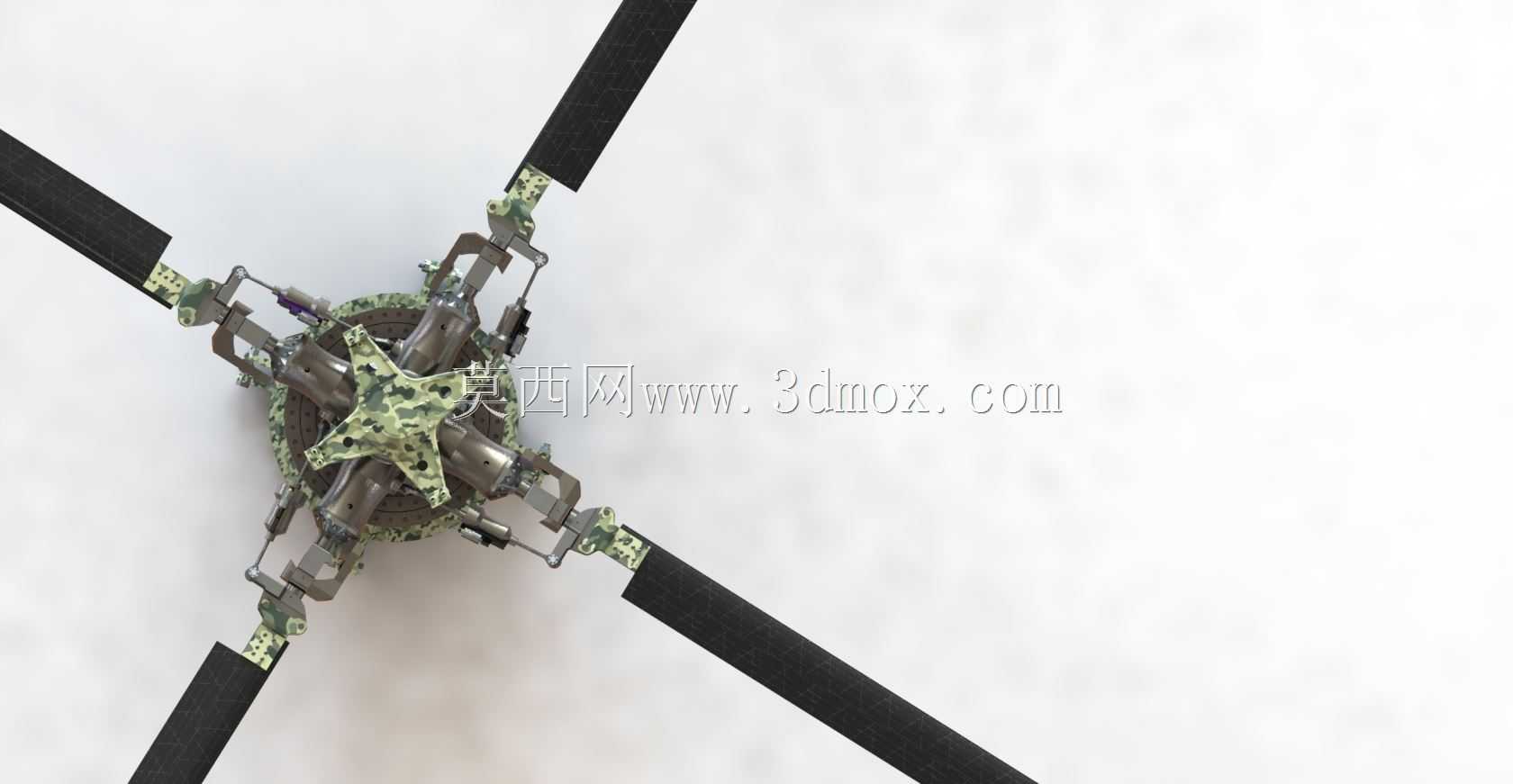

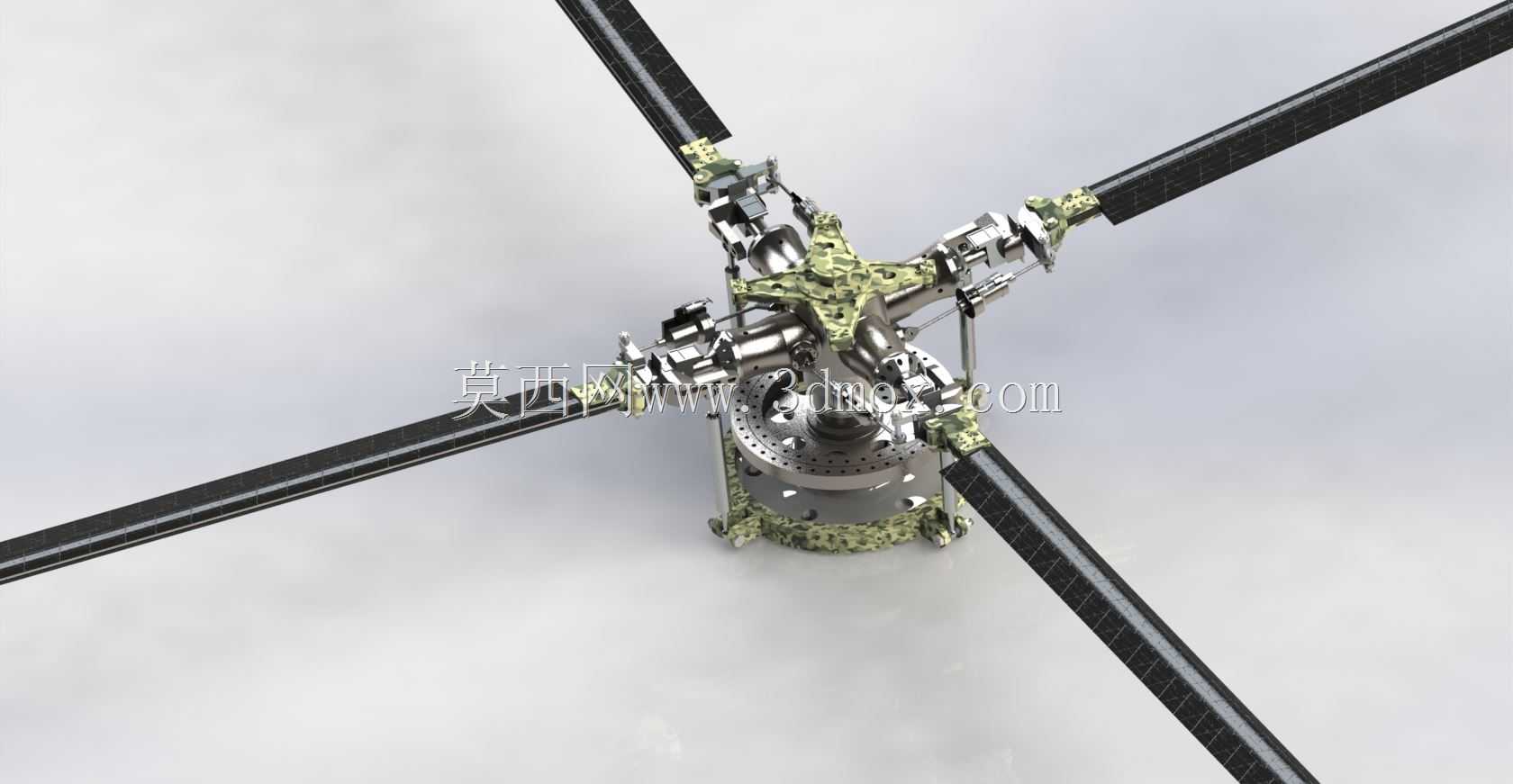

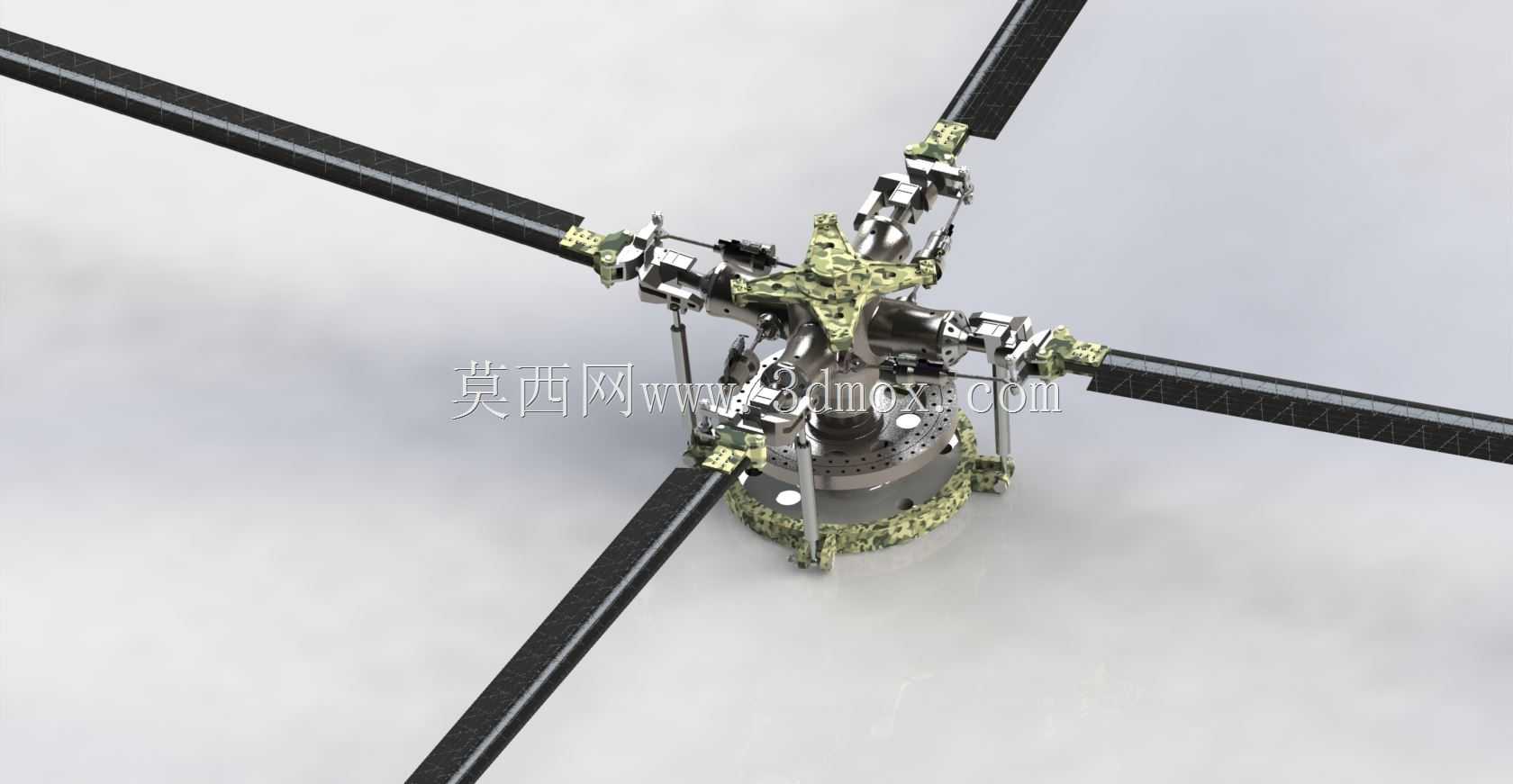

直升机主旋翼倾斜变距机构总成

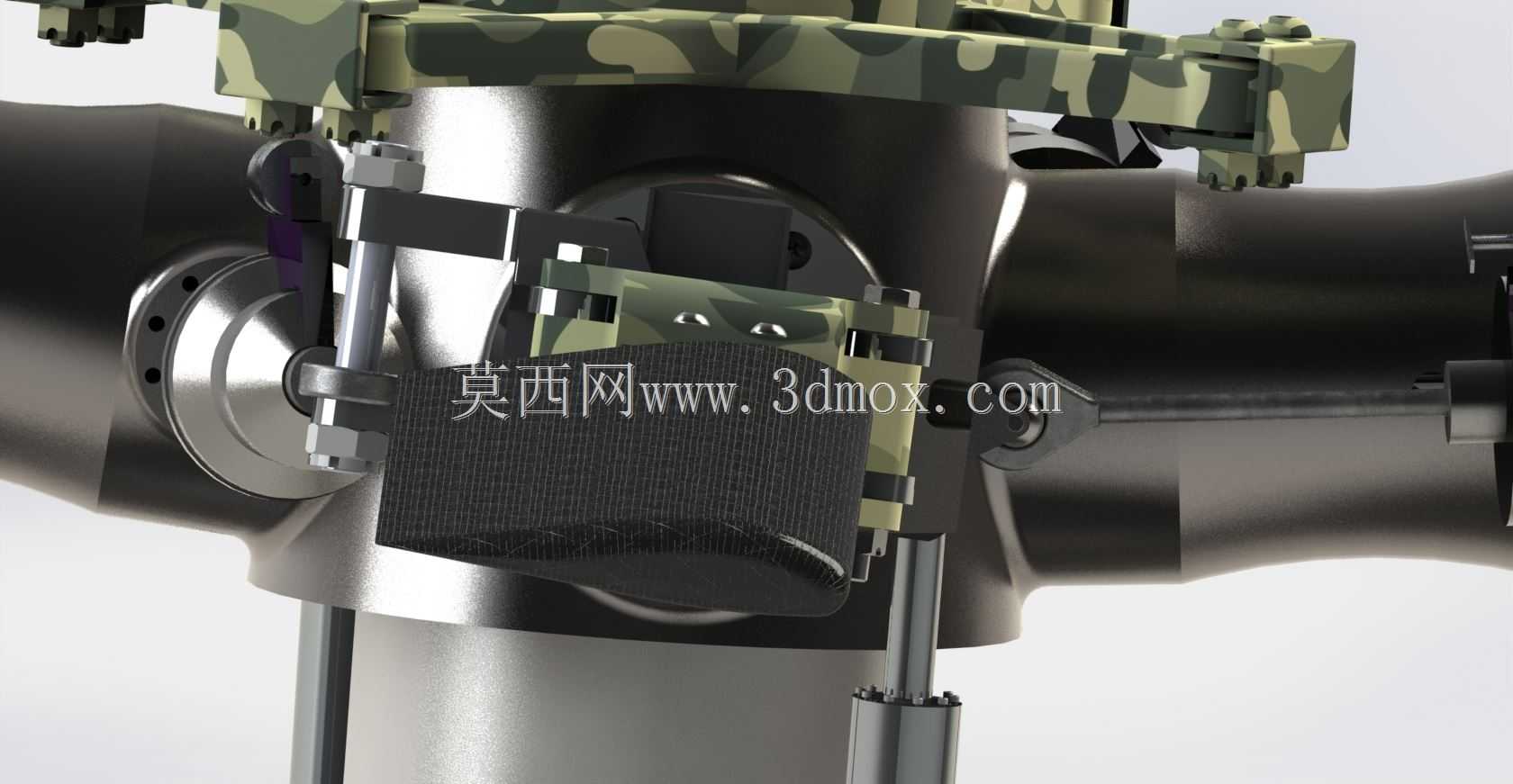

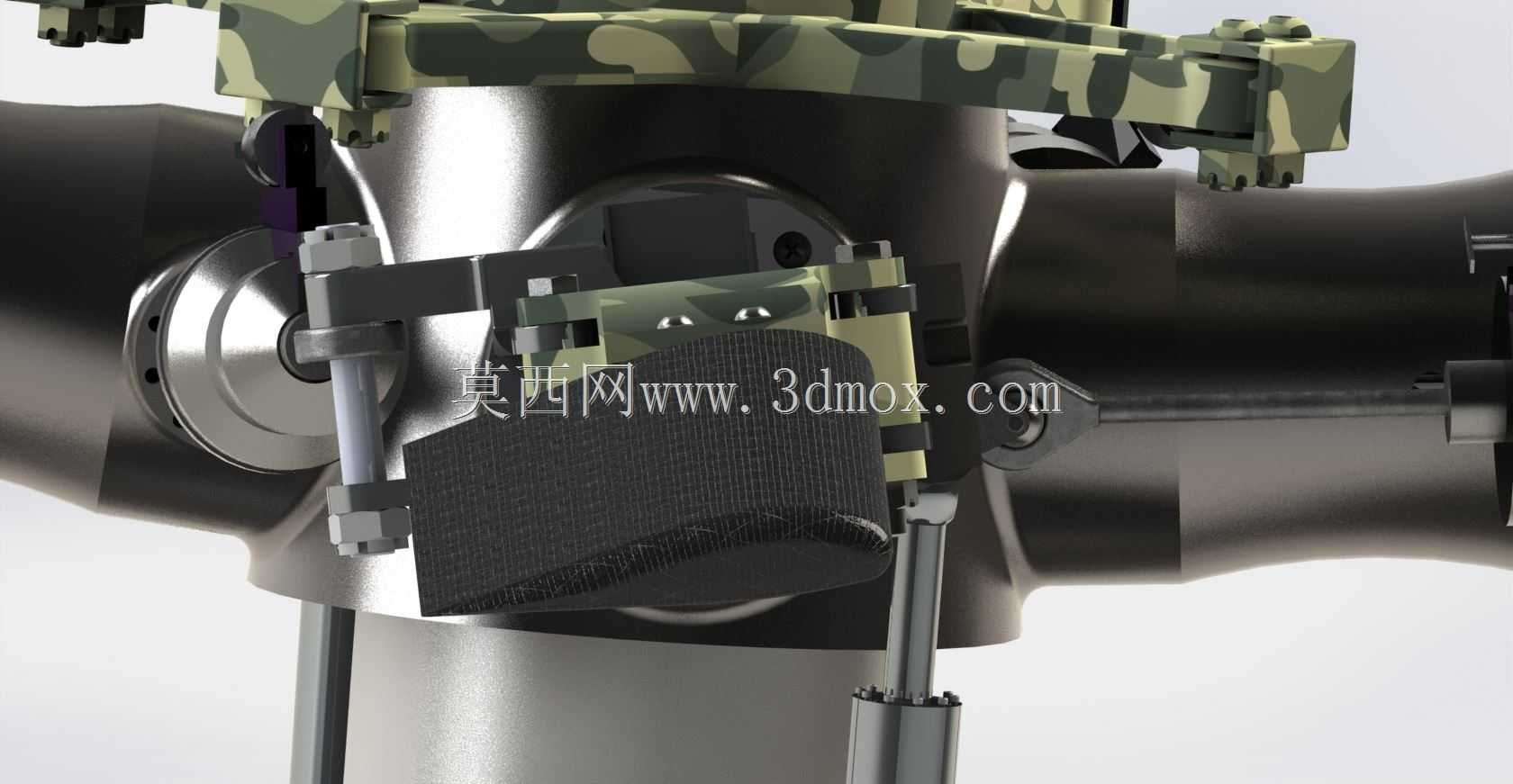

该结构为直升机核心升力与姿态控制部件，直接决定直升机的飞行升力输出、机动姿态调整能力与飞行稳定性，广泛应用于轻型通用直升机、无人侦察直升机、农用作业直升机的旋翼系统中，是直升机实现垂直起降、空中悬停、航向调整、前飞后飞及侧飞等特殊机动动作的核心执行结构。整套旋翼总成围绕斜盘驱动的变距原理完成结构设计，核心功能是在旋翼随主轴高速旋转的过程中，通过不动的斜盘组件将操纵指令传递到旋转的桨夹结构上，带动每一片桨叶绕自身的桨根轴线发生规律性偏转，以此周期性改变不同方位角下桨叶的桨距角，让不同位置的桨叶产生差异化的升力，从而实现旋翼拉力方向的倾斜，带动整机完成对应方向的机动动作。设计过程中重点考虑了高速旋转工况下的动平衡匹配，四片桨叶沿旋翼中心呈十字对称分布，每片桨叶的安装定位基准完全统一，桨夹与中心星形支架的连接位置预留了均匀的调节余量，可在装配阶段通过微调桨叶安装角完成整体动平衡校准，降低高速旋转时的振动载荷，延长整套机构的疲劳使用寿命。中心星形支架作为旋翼的核心承力构件，采用仿生迷彩包覆的高强度合金结构设计，既承担所有桨叶传递过来的升力与离心载荷，又集成了变距拉杆、铰支座的安装定位接口，所有铰接位置均设置了耐磨衬套安装位，可有效降低变距动作过程中的摩擦阻力，提升操纵响应的灵敏度。斜盘组件分为不动环与旋转环两部分，不动环连接操纵拉杆，接收来自驾驶舱的操纵指令，旋转环通过多组变距拉杆与每一个桨夹的摇臂相连，两环之间设置有低阻力轴承结构，保证在高速旋转状态下仍能顺畅传递变距动作，不会出现卡滞或操纵滞后的问题。桨叶采用大展弦比的平直翼型设计，在保证足够升力面积的同时控制了整体结构重量，桨根位置与桨夹的连接采用快拆式定位结构，既保证连接强度满足大离心载荷下的使用要求，又能在桨叶出现损伤时快速完成更换作业，降低地面维护的时间成本。整套机构的安装边界以中心主轴的连接法兰为定位基准，法兰端面设置有均匀分布的定位销孔与螺栓连接孔，可直接与直升机主减速器的输出轴端完成对接，整体径向尺寸控制在适配轻型直升机旋翼罩的安装范围内，轴向高度预留了与自动倾斜器、主轴锁紧螺母的装配间隙，不会与周边的整流罩、操纵线系、液压管路发生运动干涉。在结构强度设计上，所有承力构件均通过了极限载荷工况的校核，可承受大机动飞行时的最大离心力、交变弯矩与振动载荷，铰接位置的运动间隙经过精准优化，既不会因间隙过大导致操纵虚位，也不会因间隙过小出现热胀卡滞的问题，能够在复杂气象条件与大强度飞行任务中保持稳定的工作状态。
