民用航空涡轮喷气式压气机结构设计

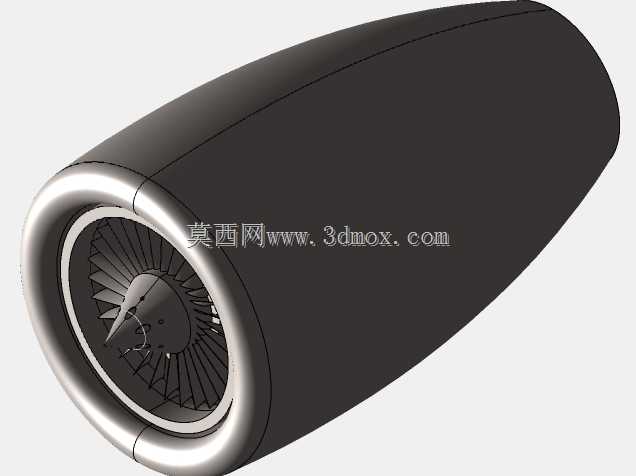

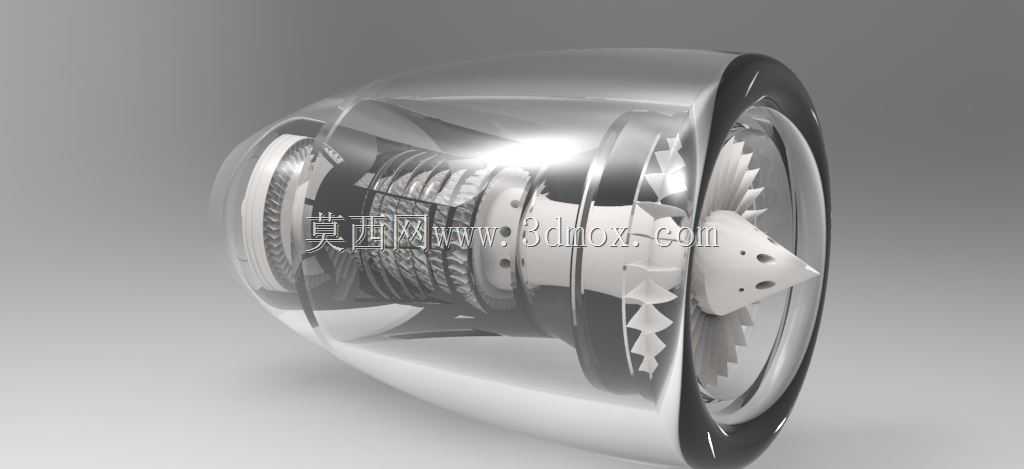

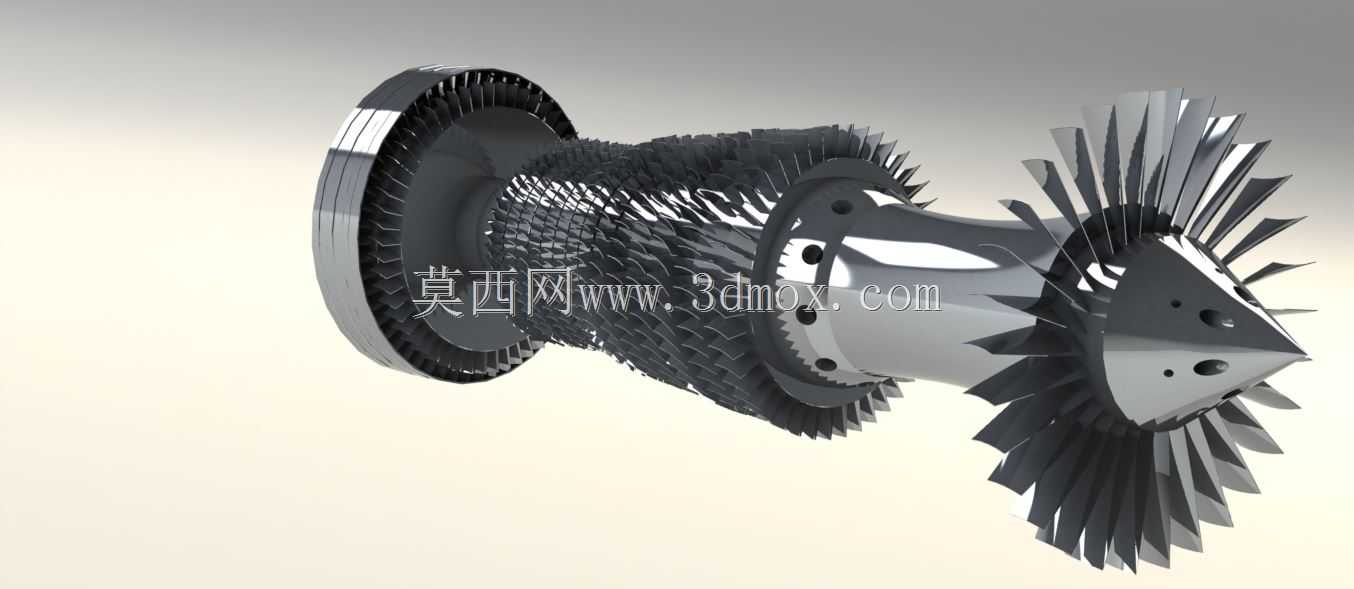

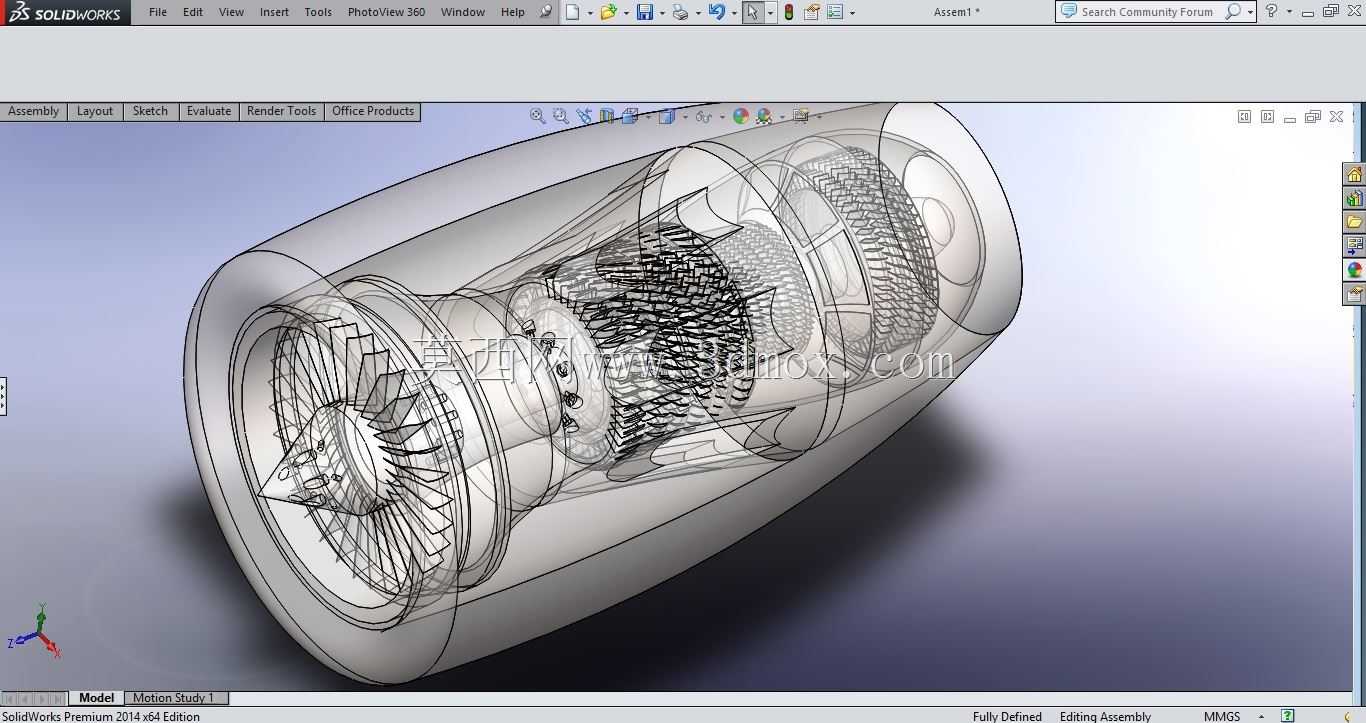

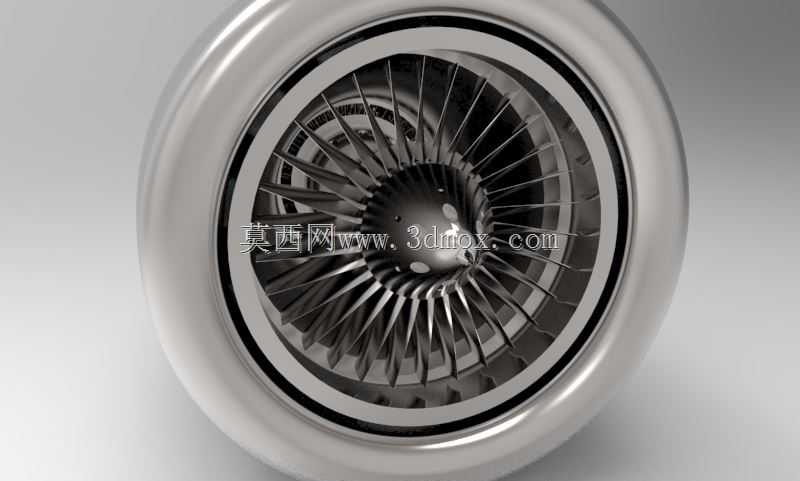

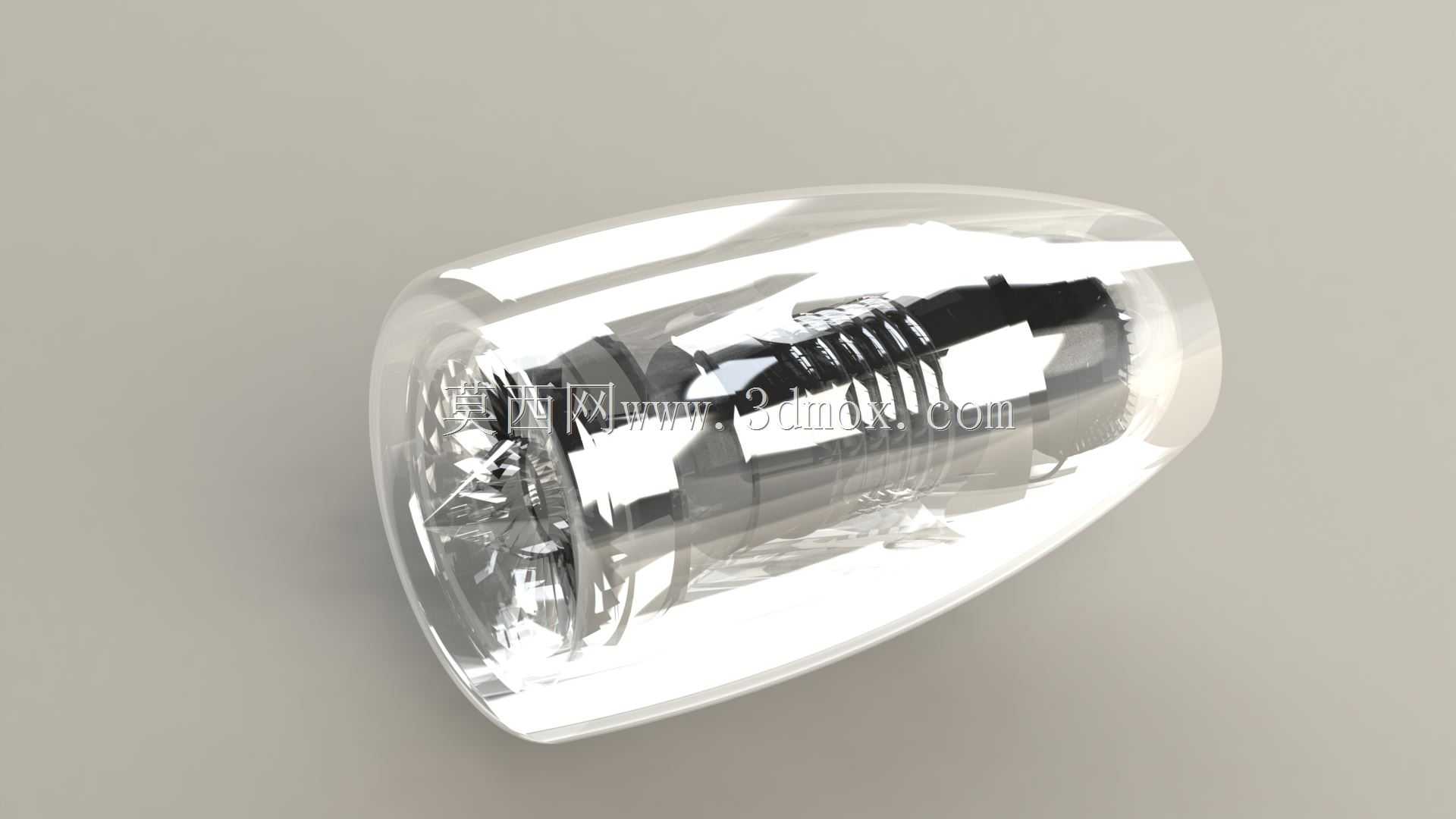

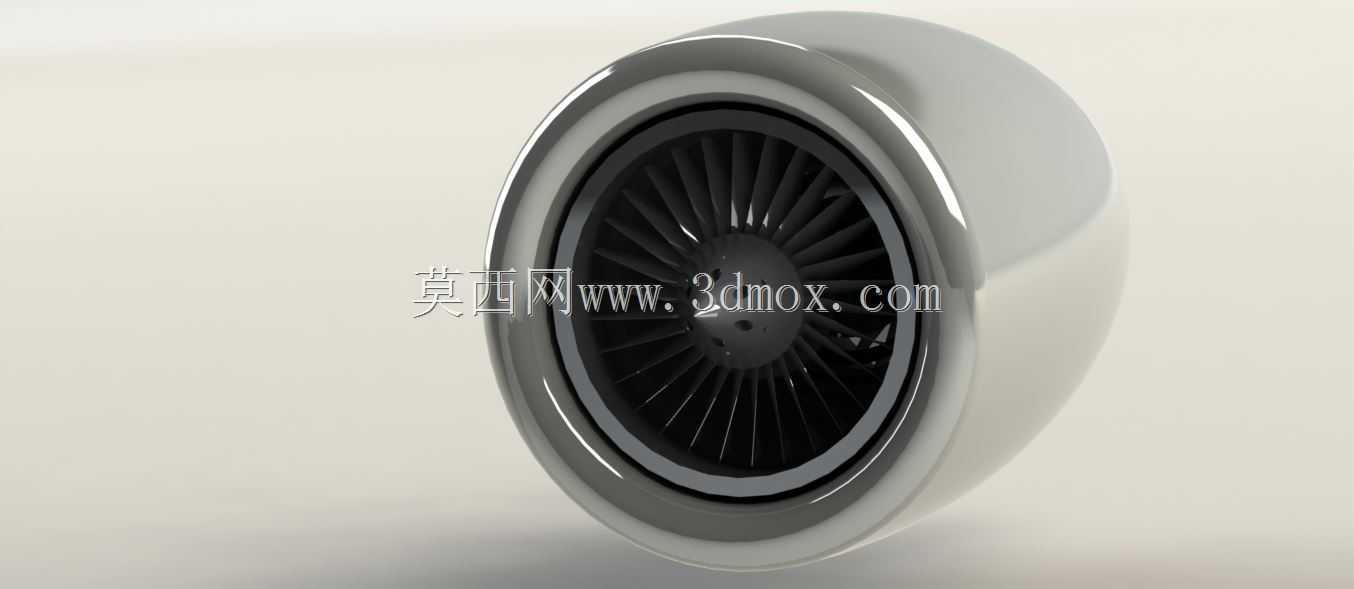

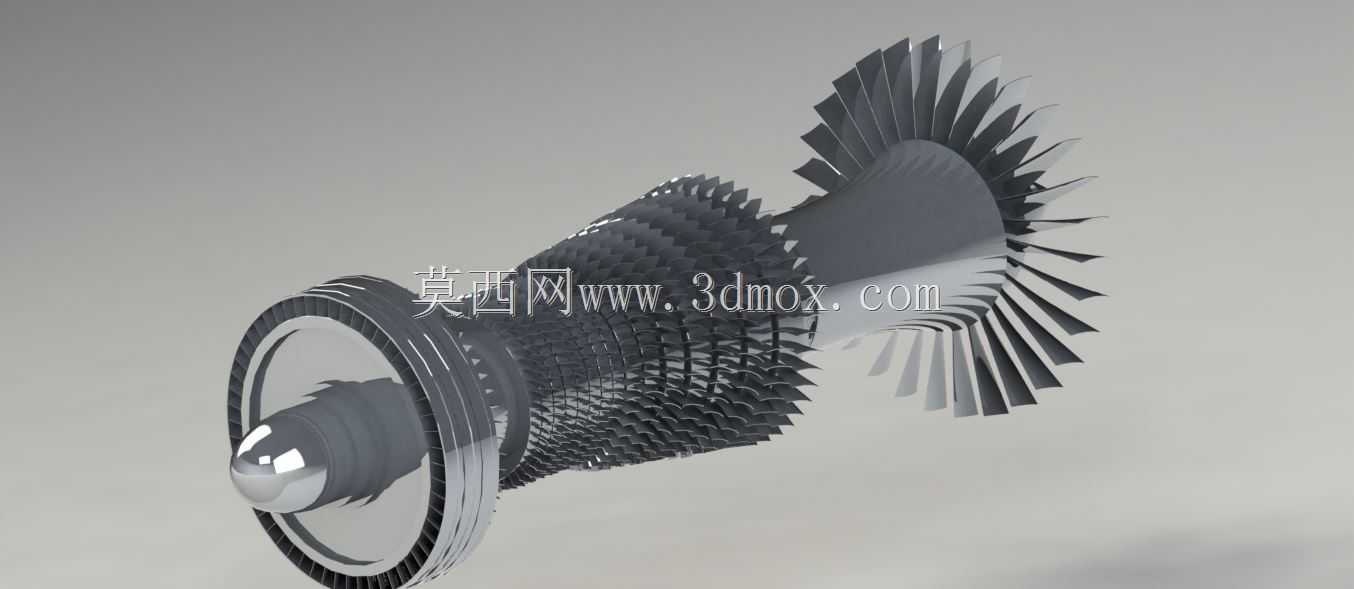

这款涡轮喷气压气机主要面向民用航空动力系统的原理验证与结构教学场景，可作为航空发动机入门学习、动力系统结构推演、航空类专业课程教具的核心参考结构，也能为小型涡喷动力改装、航发原理样机试制提供结构层面的设计参照。在实际航空动力链路中，该压气机承担着进气压缩的核心功能，通过多级叶片的高速旋转对进入进气道的空气逐级做功，将常压空气压缩至高压状态后送入燃烧室，与雾化燃油充分混合燃烧形成高温高压燃气，最终推动涡轮做功并从尾喷口高速喷出产生推力，是涡喷发动机实现动力输出的核心前置部件。从功能特性来看，该结构采用多级轴流式压气机布局，首级压气机叶片尺寸更大、弦长更长，可在低转速工况下捕获更多进气量，保证低速运转时的进气效率；后续级压气机叶片逐级缩小，叶型角度随压缩行程逐步调整，能够在空气压力逐级升高的过程中持续对气流做功，避免气流在压缩通道内出现紊流、喘振等异常工况，保证压缩过程的稳定性。设计过程中重点围绕叶片的叶型曲率、安装角度、级间间隙做了针对性优化，每一级叶片的扭转角度都匹配对应位置的气流流速与压力变化，既保证气流能够顺畅通过各级叶栅通道，也能最大化降低叶片旋转过程中的气动阻力，减少无用功损耗；同时在压气机转子的中间轴位置预留了轴承安装位与轴向承力结构，可匹配对应规格的轴承组件实现转子的高速稳定旋转，避免高速运转时出现转子跳动、偏心等问题。结构上还集成了燃烧室接口、点火系统安装位、空气混合器叶片安装槽与标准燃油喷嘴安装座，能够直接与后续燃烧段、涡轮段实现结构对接，无需额外做安装面的二次适配。从安装边界来看，整体采用圆筒形同轴布局，进气端为光滑的圆形扩压口，可直接对接飞机进气道的出口法兰，出气端与燃烧室采用同轴止口定位，安装时仅需保证整体结构的同轴度误差在允许范围内，即可实现整段动力的顺畅装配；整体径向尺寸匹配小型民用涡喷发动机的常规安装舱位，轴向长度预留了与前端进气罩、后端涡轮段的连接余量，可适配多数小型飞行器的动力舱安装空间，无需对机身结构做大规模改动即可完成装机适配。
