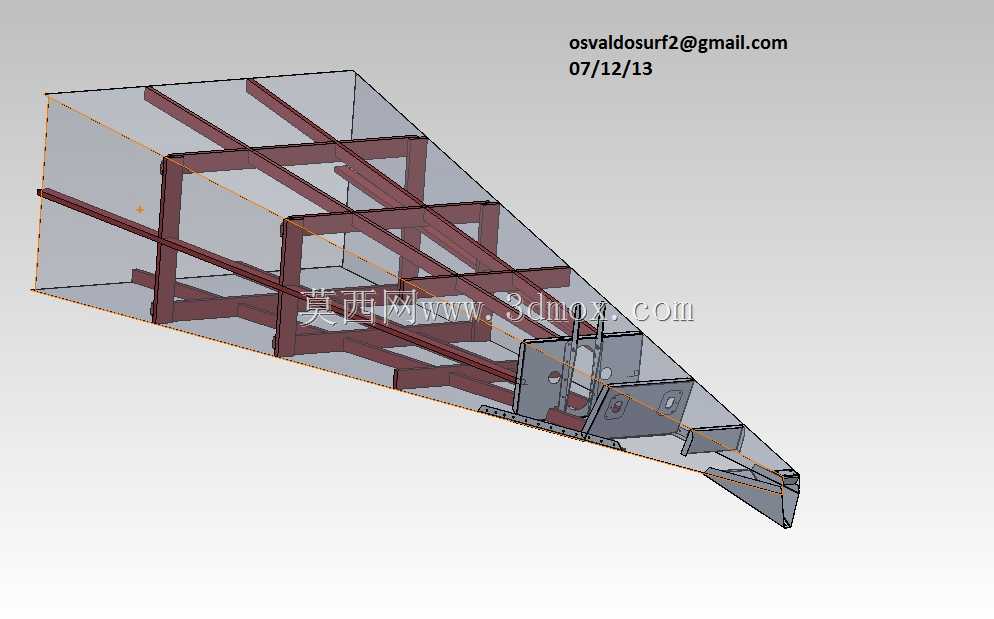

小型飞机尾翼段机身框架结构设计

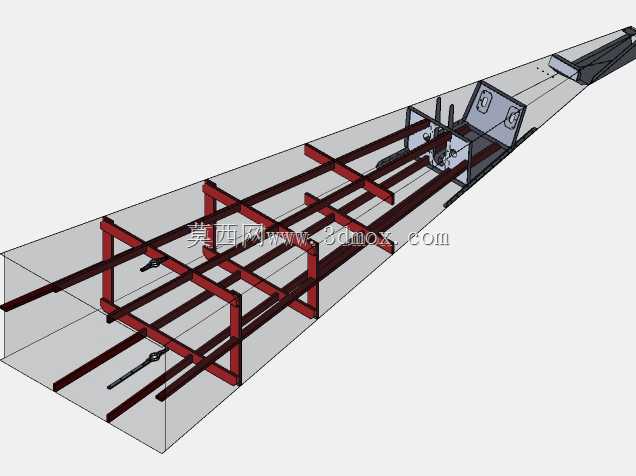

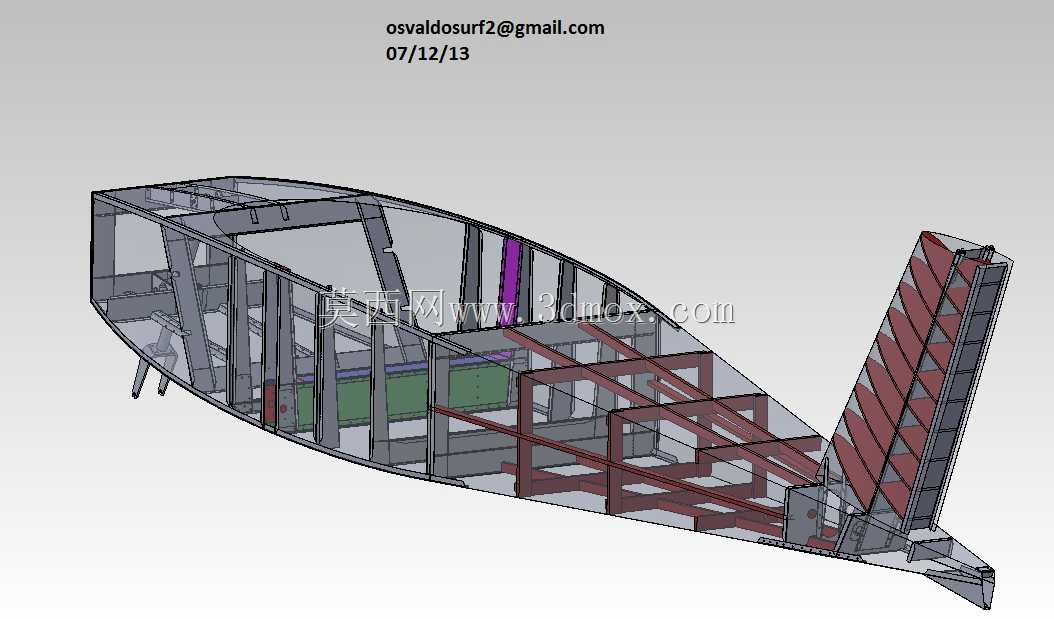

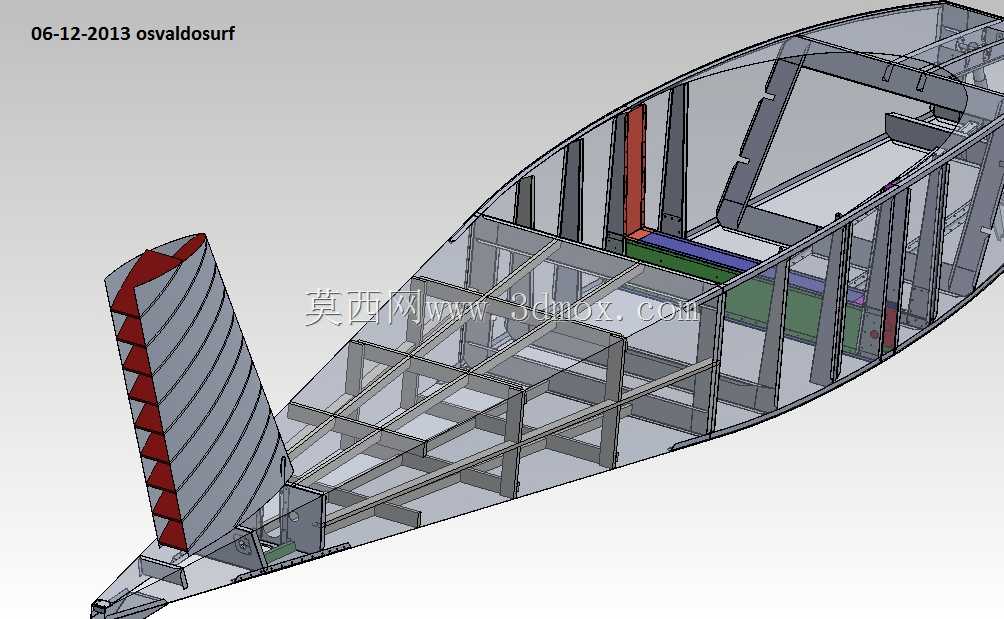

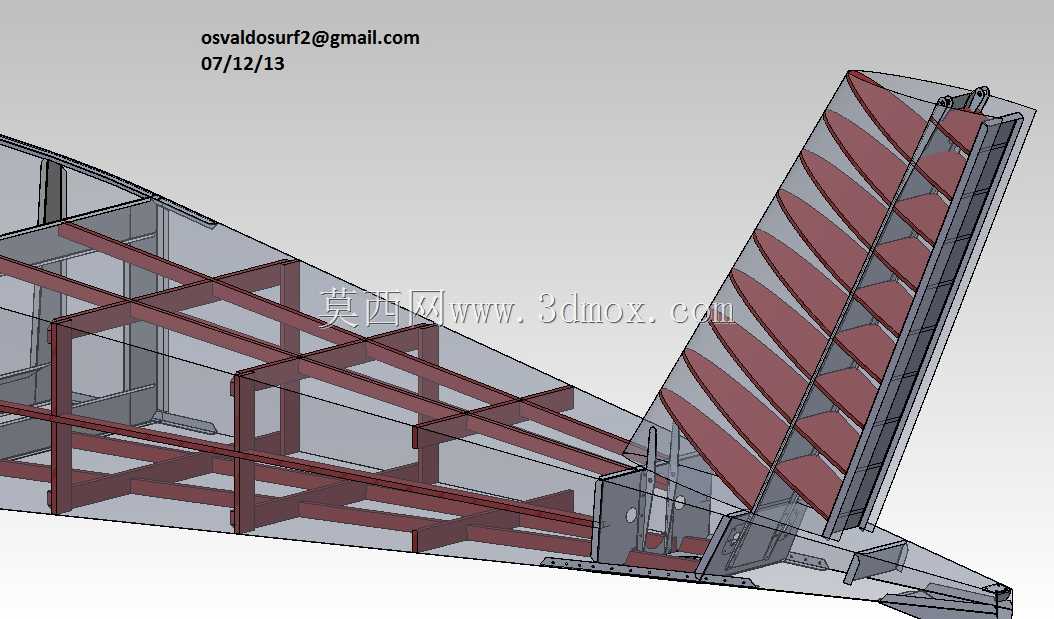

该结构为小型通用航空飞行器的尾翼连接段机身骨架总成，是衔接主机身与垂直尾翼、水平尾翼的核心承力结构，主要应用于轻型固定翼飞机、自制实验类飞行器的尾段装配场景，承担飞行过程中尾翼产生的气动载荷传递、尾翼操纵机构安装承载、尾部设备固定支撑的核心作用，是保障飞行器航向、俯仰操纵稳定性的关键结构部件。从功能特性来看，该框架采用桁架式骨架设计，通过纵向主梁、横向隔框、斜向加强筋的组合排布，在严格控制结构重量的前提下实现足够的结构刚度与强度，能够承受飞行过程中尾翼产生的气动弯矩、剪力与扭矩，避免尾段结构在机动飞行、气流扰动工况下产生过量形变影响操纵精度。设计思路上遵循航空结构轻量化设计原则，所有承力构件均沿载荷传递路径排布，纵向主梁贯穿尾段前后端，直接对接主机身的主承力框，将尾翼载荷顺畅传递至机身主承力结构；横向隔框按照等强度间距布置，维持机身尾部的气动外形轮廓，同时为蒙皮安装提供贴合的支撑基准；垂直尾翼与机身的连接位置设置了多层加强筋与加厚安装座，分散尾翼根部的集中应力，避免连接位置出现应力疲劳失效。从安装边界来看，该尾段框架前端设置有与主机身对接的标准连接法兰面，法兰面预留统一规格的安装孔位，可直接与同规格机身中段的承力框完成栓接装配，无需额外做连接适配；尾翼安装位置预留了操纵钢索、舵机连杆的穿行通道与安装支座，可直接适配常规轻型飞机的尾翼操纵系统布置；框架内部预留了尾部航电设备、航行灯、配重块的安装空间，内部隔框上预留了标准化的设备安装螺孔，能够满足常规小型飞机尾部设备的安装需求。外形尺寸上，该尾段整体呈流线型收敛轮廓，从前端与机身对接位置向后逐步收窄，匹配机身尾部的气动减阻外形，垂直尾翼安装座与框架主体采用一体化承力设计，保证尾翼安装的位置精度与连接强度，整体结构的装配公差控制满足航空构件的装配精度要求，能够保证蒙皮铺装后外形顺滑无阶差，降低尾部飞行阻力。
