句柄注塑成型模具结构三维设计

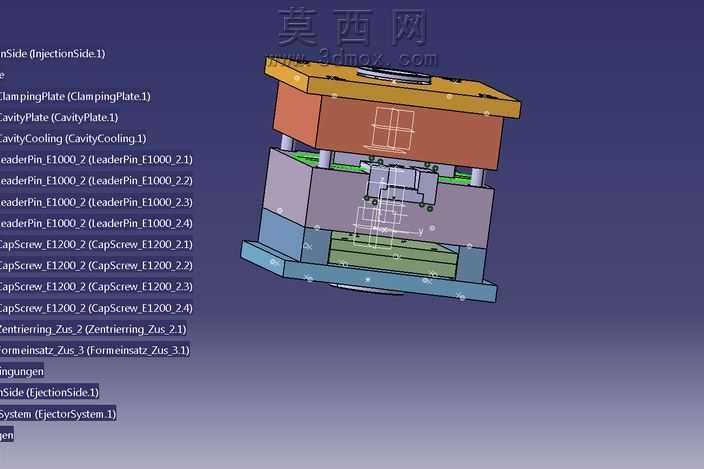

本作品为句柄零件的注塑成型模具三维设计成果，整体采用标准两板模模架结构搭建，建模过程严格遵循注塑模具设计规范，完整还原了注塑模具从定模侧到动模侧的全部功能组件。建模阶段首先完成句柄塑件的结构特征提取，针对塑件的手柄曲面形态、安装卡扣结构做了针对性的型腔型芯分型处理，分型面沿塑件最大轮廓线顺滑过渡，避免出现尖角、倒扣等容易导致飞边、脱模卡滞的结构缺陷。定模侧部分依次搭建了定模座板、定模板、型腔镶件结构，同时集成了型腔冷却回路，冷却水道沿型腔曲面均匀排布，保证注塑过程中型腔区域温度均衡，减少塑件因冷却不均产生的翘曲变形问题，定模侧还配置了主流道衬套、定位环结构，匹配注塑机的射嘴定位与熔料注入需求。动模侧部分依次搭建了动模板、型芯镶件、模脚、动模座板结构，同时集成了导柱导套导向组件，所有导柱与导套的配合间隙按照行业标准设定，保证模具开合模过程中的运动同轴度，避免合模错位导致的塑件壁厚不均问题；动模侧还设计了完整的顶出系统，包含顶针、顶针面板、顶针底板结构，顶针排布位置避开塑件外观面，对应塑件的筋位、卡扣位置做了顶出点平衡设置，保证顶出过程中塑件受力均匀，不会出现顶白、顶穿等成型缺陷。模型中还完整还原了内六角紧固螺丝、复位杆等标准件结构，所有标准件的尺寸规格均符合通用模具标准件参数，可直接用于后续的模具加工出图参考。渲染阶段对不同功能的模具组件做了差异化材质区分，定模座板采用黄色喷漆钢材材质、型腔型芯采用抛光模具钢材质、冷却水道采用透明材质做可视化标识、导柱导套采用镀铬亮面金属材质，通过分层的材质设置让模具的层级结构一目了然，方便设计人员快速识别各组件的功能与装配关系。整体设计围绕句柄塑件的量产成型需求展开，结构紧凑合理，各运动组件无干涉问题，冷却、导向、顶出三大核心系统均做了优化设计，能够满足句柄类塑件的注塑成型工艺要求，可作为同类小型手柄类零件注塑模具设计的参考案例。
