直升机涵道式尾旋翼结构设计

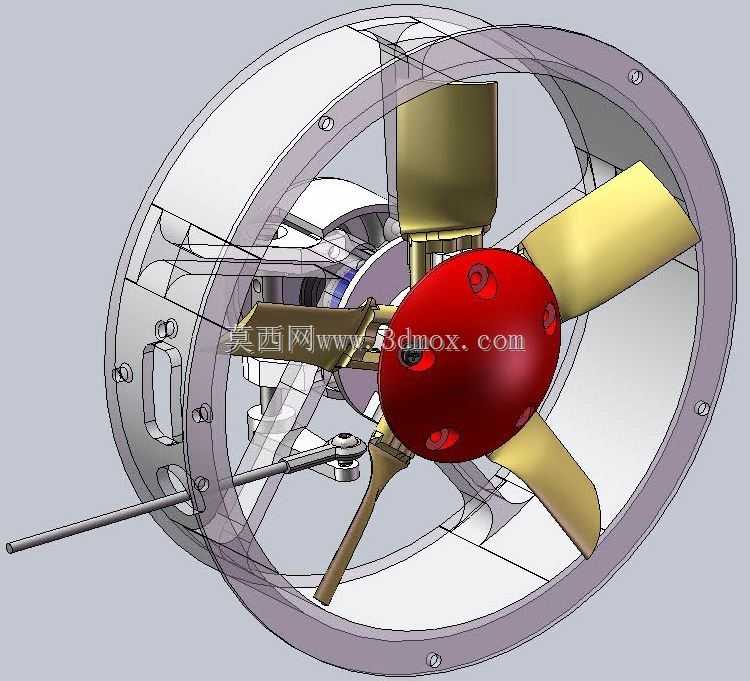

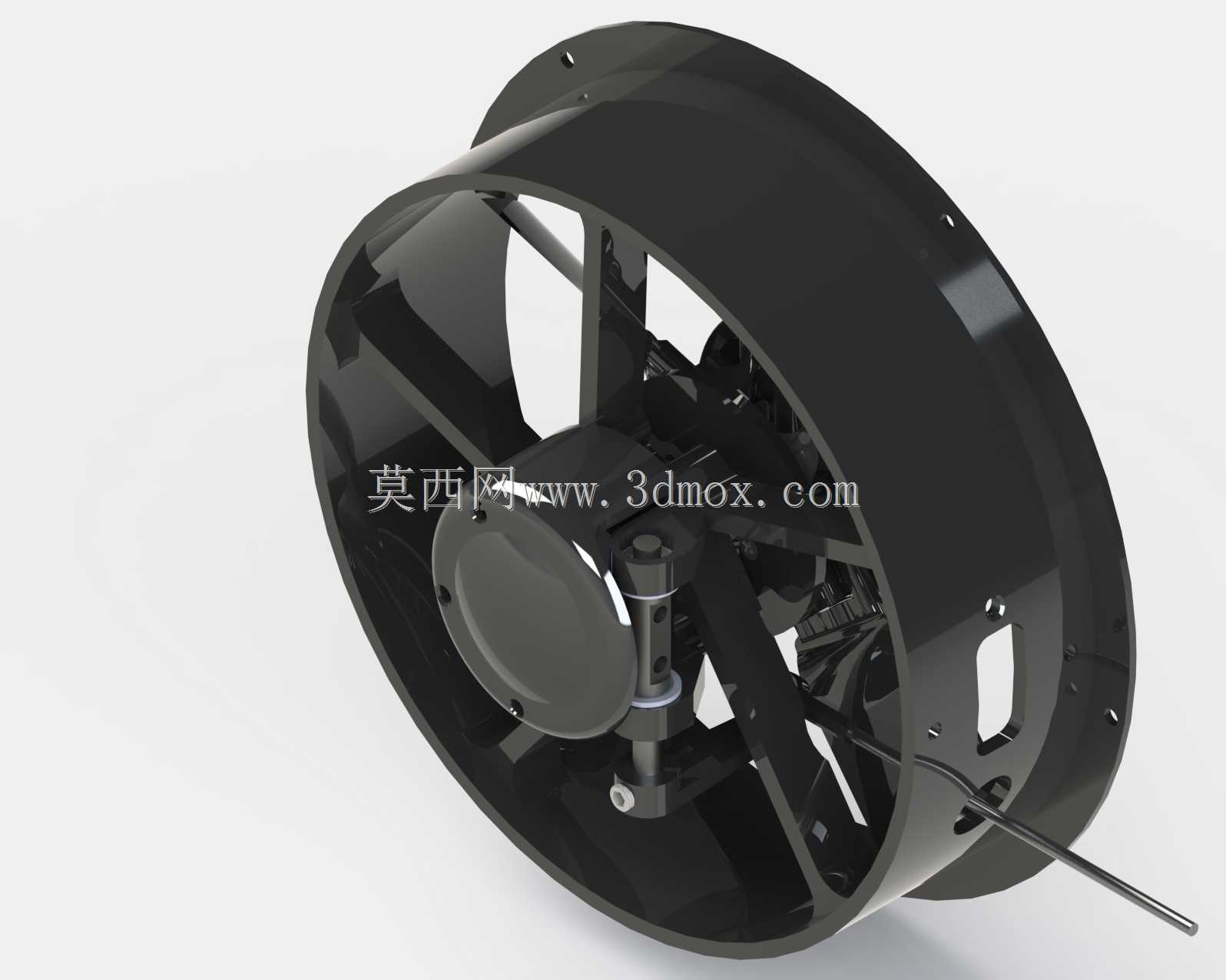

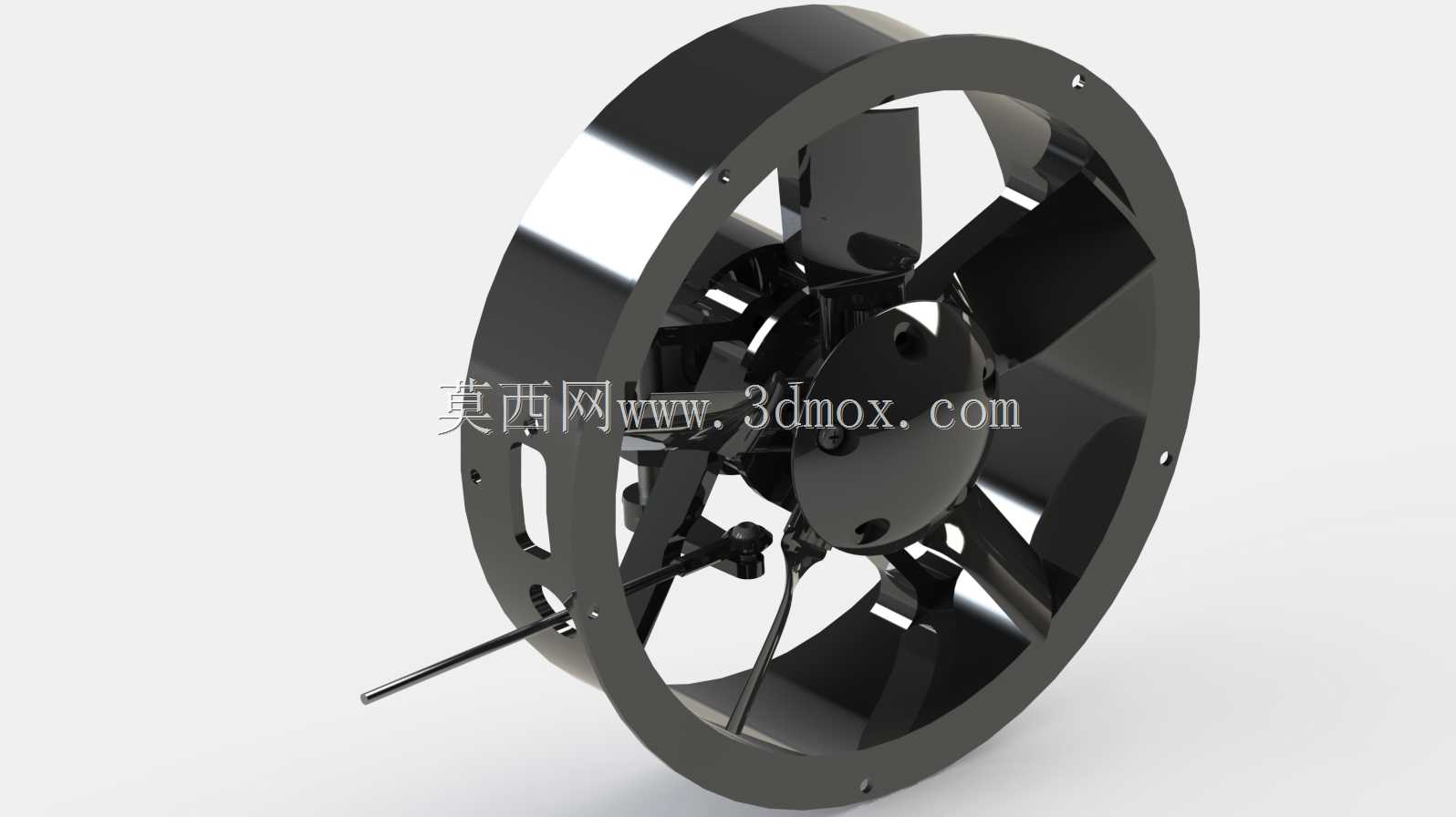

涵道式尾旋翼是现代直升机尾桨系统的重要技术分支，广泛应用于轻型民用直升机、公务直升机及部分军用侦察直升机的尾部动力系统中，核心作用是抵消主旋翼旋转产生的反扭矩，同时实现直升机的航向操纵，相比传统开放式尾桨，涵道尾桨将桨叶完全包裹在尾梁末端的环形涵道结构内，大幅降低了低空飞行时尾桨触碰障碍物、地面人员的安全风险，同时涵道唇口的气动优化能有效提升尾桨的气动效率，降低飞行过程中的气动噪音，提升乘坐舒适性与低空作业的隐蔽性。该结构整体采用环形涵道外壳作为主体承载框架，涵道内壁与多片倾斜布置的桨叶形成完整的气动流道，桨叶根部与中心桨毂连接，桨毂内部集成变距操纵机构，可通过拉杆输入操纵力矩，实时调整每片桨叶的桨距角，以此改变尾桨产生的推力大小与方向，精准匹配直升机不同飞行状态下的航向控制需求。设计过程中首先围绕直升机尾梁末端的安装边界确定涵道的整体外径尺寸，确保涵道外圈与尾梁蒙皮能够平滑过渡，减少尾部的气动阻力，涵道内壁的型线经过多轮气动仿真迭代，采用收敛-扩张的流道设计，让气流在桨叶盘位置获得最优的入流角度，避免气流分离带来的效率损失；桨叶采用翼型截面设计，沿展向设置合理的扭转角，匹配不同半径位置的线速度差异，让整个桨盘平面的拉力分布更均匀，降低桨叶的交变载荷，提升结构疲劳寿命。中心桨毂采用铰接式结构设计，预留足够的变距转动行程，同时设置限位结构避免桨距超出安全操纵范围，操纵拉杆从涵道侧壁的预留通道穿出，可直接连接直升机尾部的操纵舵机，安装时仅需将涵道外圈的连接法兰与尾梁末端的对接法兰通过紧固件锁紧，即可完成尾旋翼系统与机身的装配，无需额外的复杂支撑结构，整体结构紧凑，维护时可直接拆开涵道侧面的维护口盖对桨毂、变距机构进行检查调整，日常维护便捷性大幅提升。涵道外壳本身采用一体化的承力设计，既作为气动流道的组成部分，也承担桨叶旋转产生的拉力、力矩载荷，将载荷均匀传递到尾梁结构上，避免局部应力集中，桨叶前缘做了加厚耐磨处理，能够抵御低空飞行时沙尘、雨滴的冲蚀，延长部件的更换周期，整套结构在保证航向操纵灵敏度的前提下，有效缩小了直升机尾部的整体轮廓尺寸，提升了直升机在复杂地形、狭小空间内的起降与机动能力。
