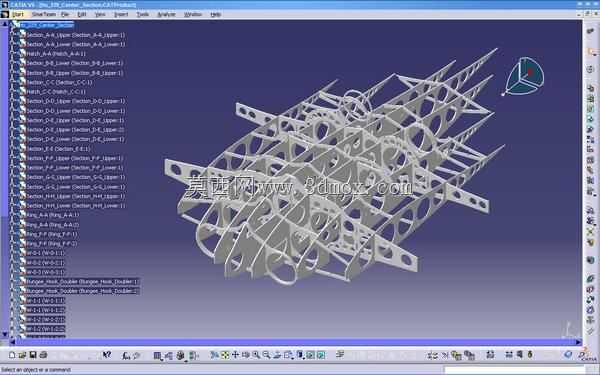

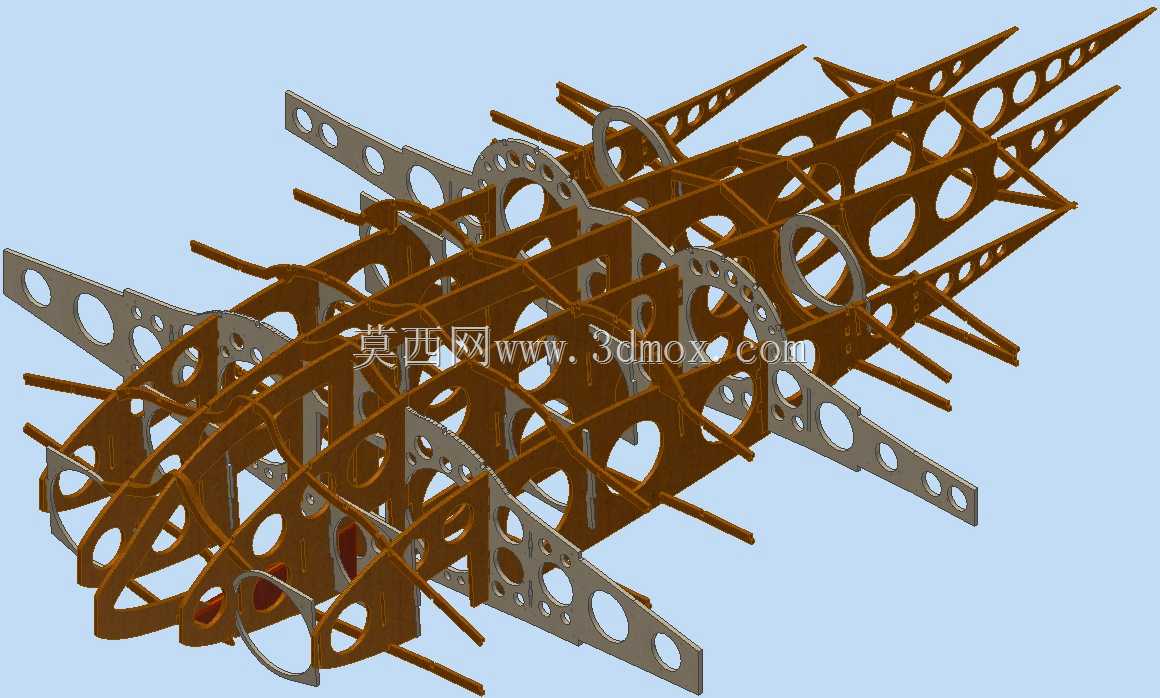

霍顿Ho229飞翼机身中心段骨架结构

该结构为飞翼布局飞行器的机身中心承力段骨架，是整架飞翼飞行器的核心受力枢纽，主要应用于无尾飞翼构型的航空飞行器制造领域，承担连接左右外翼段、搭载动力系统、容纳机载设备、传递全机气动载荷与起降冲击载荷的核心作用，是飞翼飞行器实现翼身融合一体化设计的关键结构部件。该中心段骨架采用空间桁架式镂空设计思路，整体沿飞行器纵向对称面完全对称，横向延展的翼肋结构预留了与左右外翼段对接的安装接口，纵向布置的纵梁与横向翼肋通过交错铆接的连接节点形成稳定的空间承力体系，能够将飞行过程中机翼产生的升力、气动舵面传递的操纵力矩、动力系统运行产生的振动载荷均匀分散到全机结构上，避免局部应力集中导致的结构失效。骨架上密集布置的减重孔在保证结构强度与刚度满足设计要求的前提下，最大限度降低了结构自重，契合飞翼飞行器对结构重量系数的严苛要求，镂空的结构形式也为后续机载燃油管路、电气线缆、航电设备的布置预留了充足的穿行与安装空间，中心区域预留的环形安装位可适配动力单元的安装固定，周边的加强筋结构针对动力运行的振动工况做了局部刚度强化，能够有效降低动力振动对机载精密设备的影响。从安装边界来看，该中心段的横向对接端面设置有统一的连接孔位，可与外翼段的翼梁精准对位，纵向前后端预留了与前起落架舱、后缘操纵面机构的安装接口，整体外形完全贴合飞翼的翼型曲面，外部铺设蒙皮后即可形成光滑连续的翼身融合气动外形，能够有效降低飞行过程中的气动阻力，提升飞翼飞行器的升阻比与隐身性能。该骨架结构的设计充分考虑了装配工艺性，所有构件均采用标准化的钣金加工成型工艺，连接节点的设计兼顾了铆接与胶接的装配需求，能够在保证结构连接强度的同时提升装配效率，适配小批量航空构件的试制与生产需求。
