高细节NGK车用火花塞结构设计

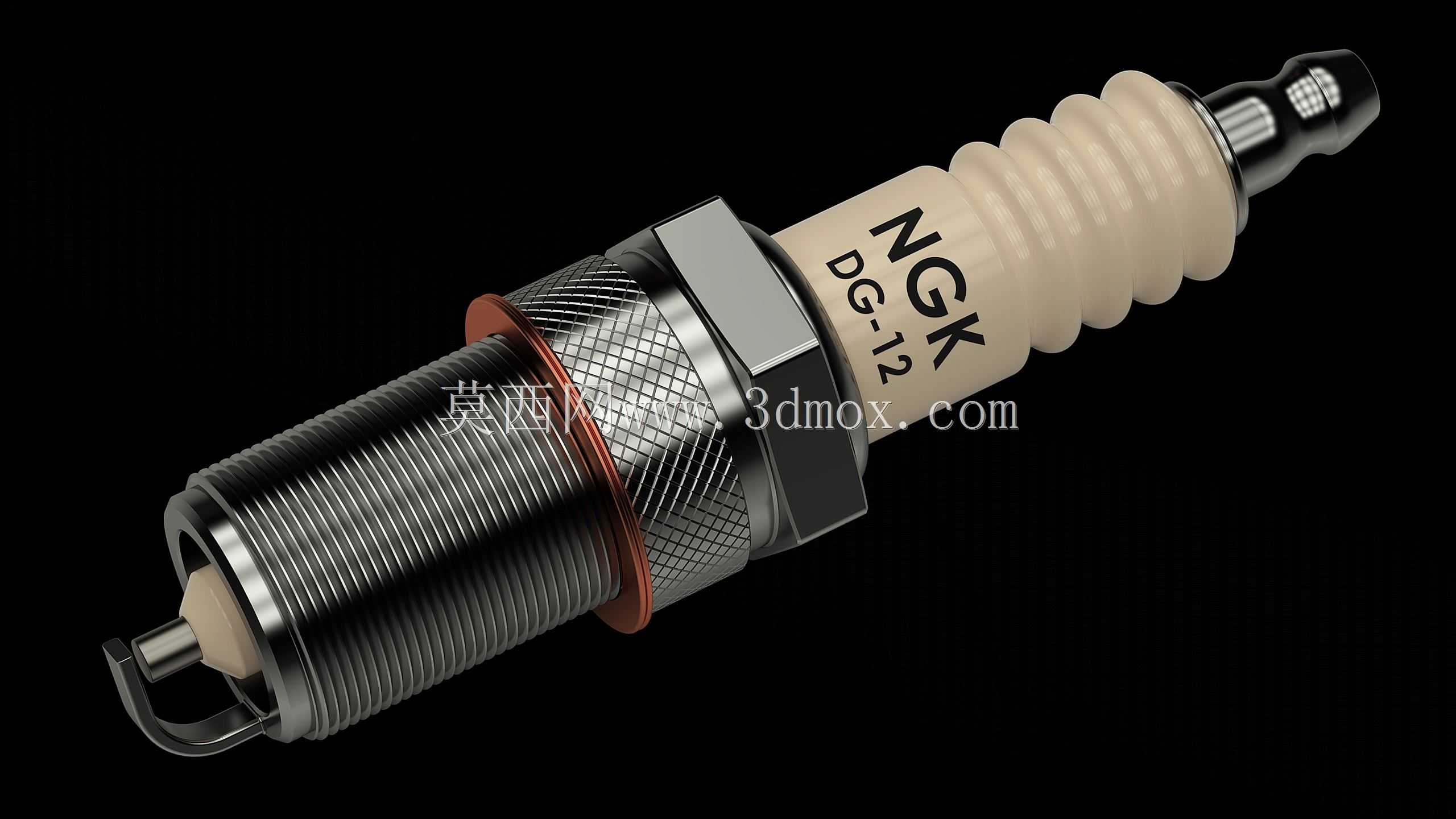

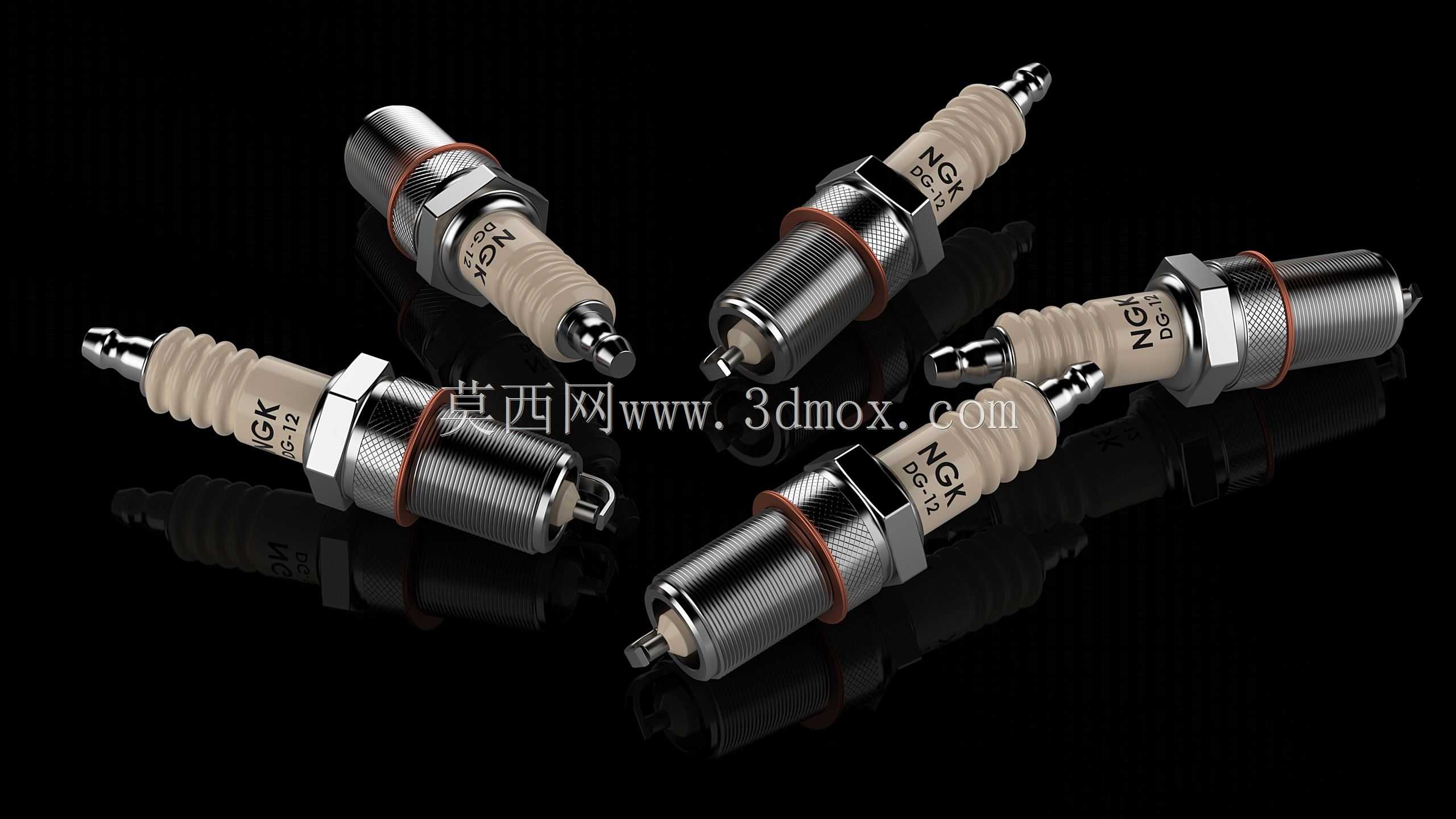

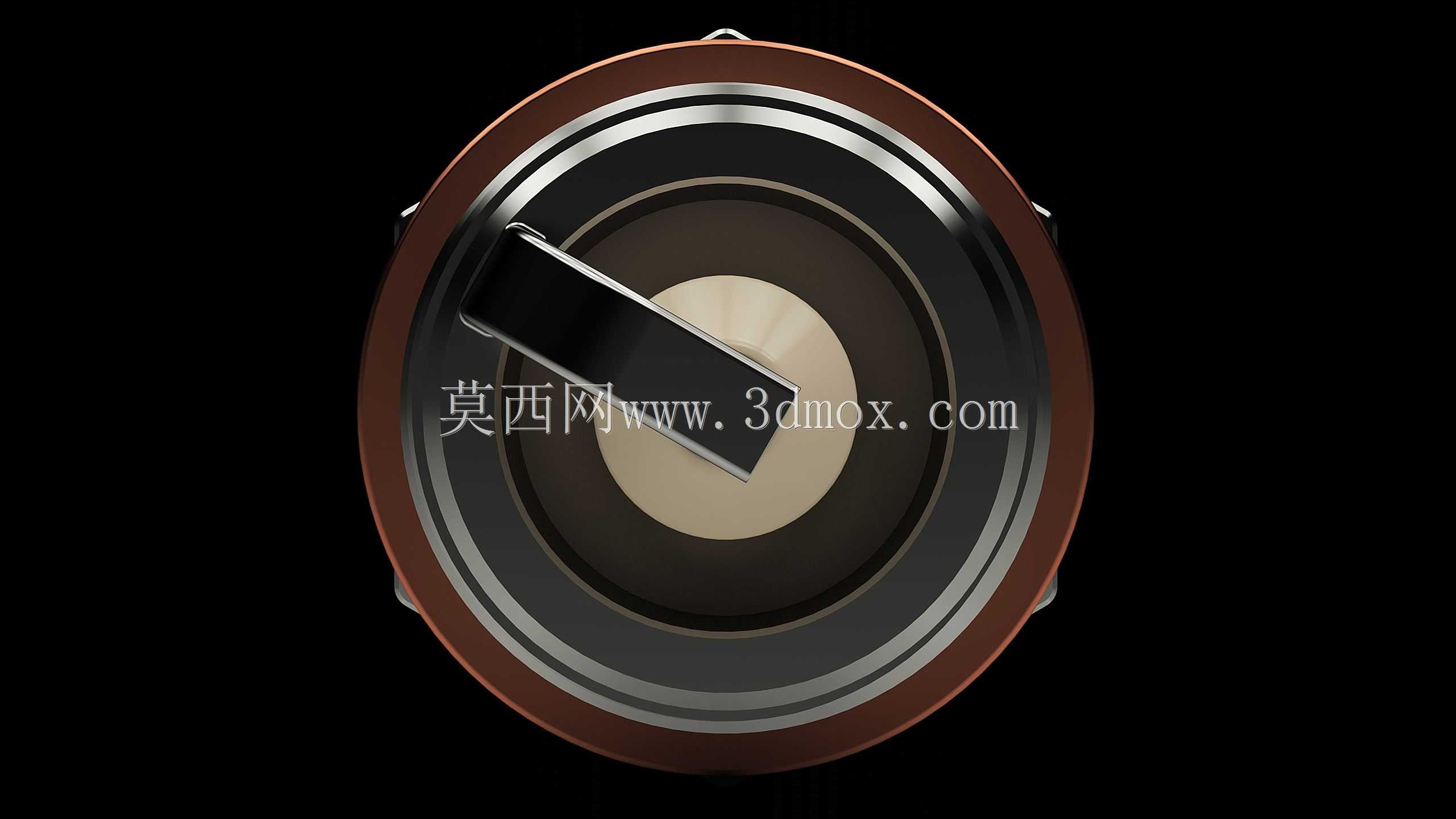

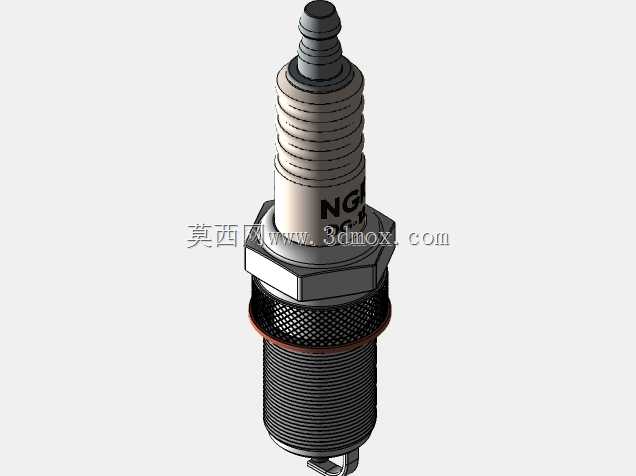

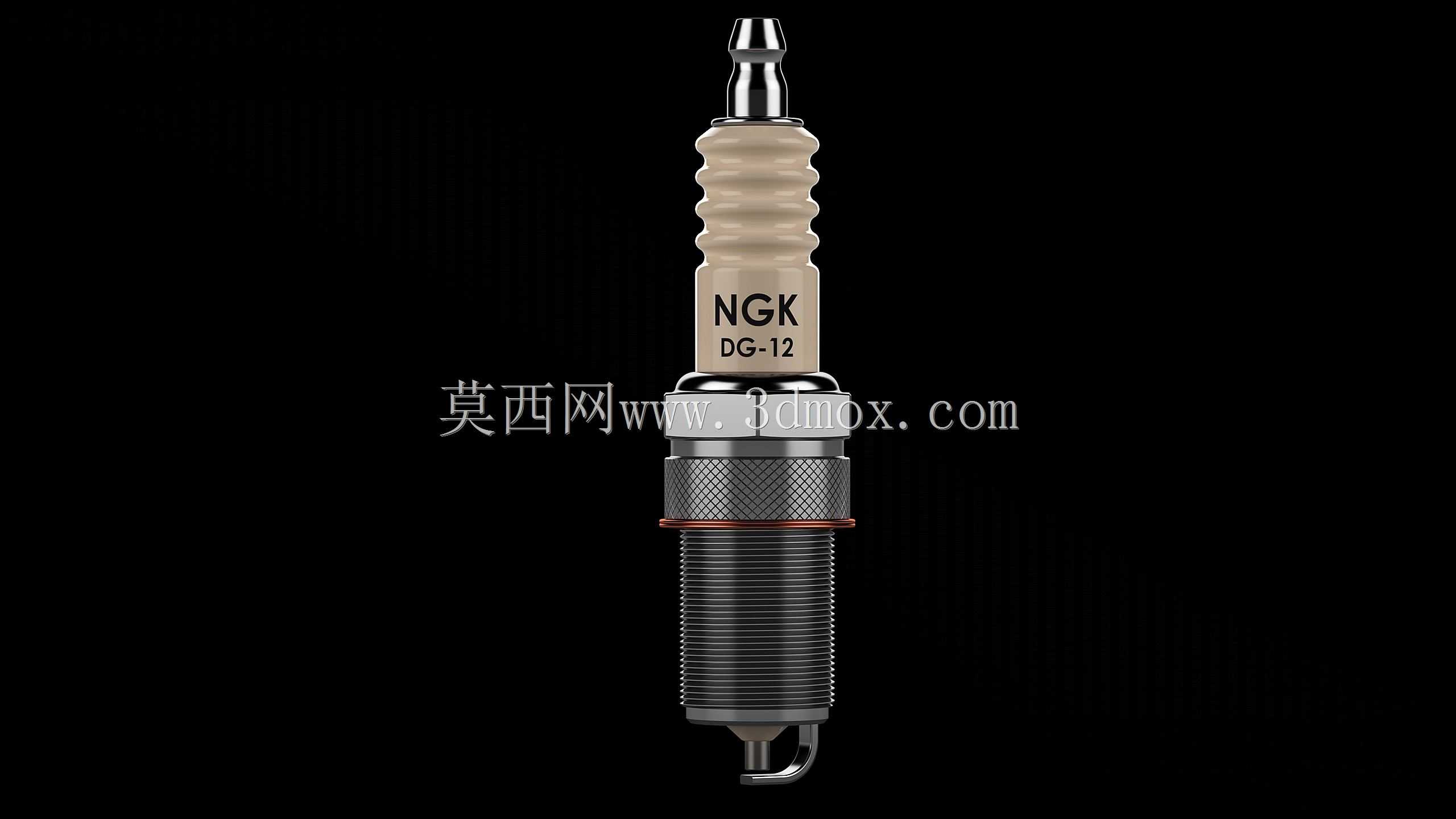

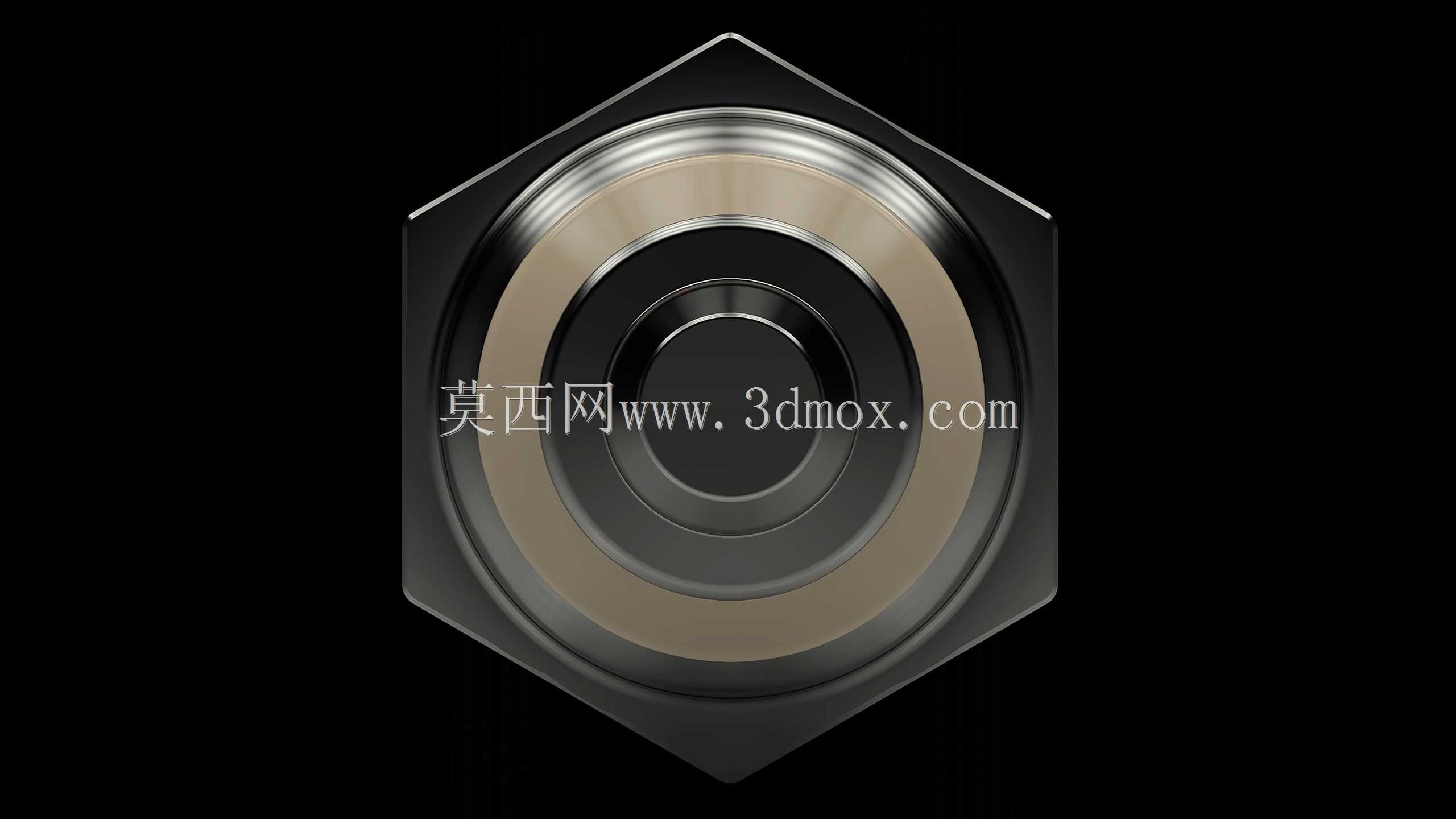

火花塞作为汽油发动机点火系统的核心执行部件，直接决定了缸内混合气的点火可靠性、燃烧效率与发动机整体运行稳定性，广泛适配乘用车、摩托车、小型通用动力机械等各类采用点燃式内燃机的动力设备，日常工作中需要承受缸内交变高温高压、高频点火冲击以及燃油燃烧产物的腐蚀，对结构精度与材料匹配度有着极高的要求。本次设计的高细节火花塞模型，完整还原了量产车用火花塞的全部结构特征，从接线螺母、绝缘瓷体、金属壳体、密封垫圈到中心电极、侧电极的每一处细节都做了精准复刻，能够直观呈现产品的装配逻辑与功能分区。在功能特性设计上，瓷体部分采用高氧化铝陶瓷材质的结构表达，兼顾绝缘性能与高温抗折强度，表面设计的多道伞棱结构可以有效增加爬电距离，避免高压点火时出现表面闪络问题；金属壳体采用冷挤压成型的六角结构与螺纹段设计，既满足安装时的扭矩传递需求，也能保证与缸盖安装孔的螺纹配合精度，壳体与瓷体之间的径向密封结构做了单独的细节呈现，能够保证燃烧室的高压燃气不会从装配缝隙处泄漏。设计过程中充分考虑了实际安装的边界约束，螺纹段采用主流车用火花塞的通用规格尺寸，六角对边尺寸符合标准套筒的适配要求，密封垫圈的压缩量预留了合理的设计区间，安装后电极伸入燃烧室的突出长度经过反复校核，既不会因为突出过长干扰气门运动与活塞上行，也不会因为缩进过多导致点火位置偏离燃烧室中心、造成火焰传播距离变长引发燃烧不充分问题。电极部分采用镍基合金的结构表达，中心电极与侧电极的点火间隙设置为量产常用的合理区间，能够保证不同工况下都能生成能量充足的点火火花，同时兼顾电极的抗烧蚀寿命，避免长期使用后间隙过大导致点火能量衰减。整个模型的结构拆分逻辑完全贴合实际生产装配流程，可用于点火系统结构教学、发动机周边部件装配干涉校验、维修实训演示等多个场景，能够帮助使用者清晰理解火花塞的工作原理与安装匹配要点，在发动机前期设计阶段也可用于缸盖布局的空间校核，确认周边冷却水道、进排气道与火花塞安装位的空间关系，避免出现安装工具干涉、点火位置不合理等设计问题。
