50×20规格平开式金属合页铰链三维建模

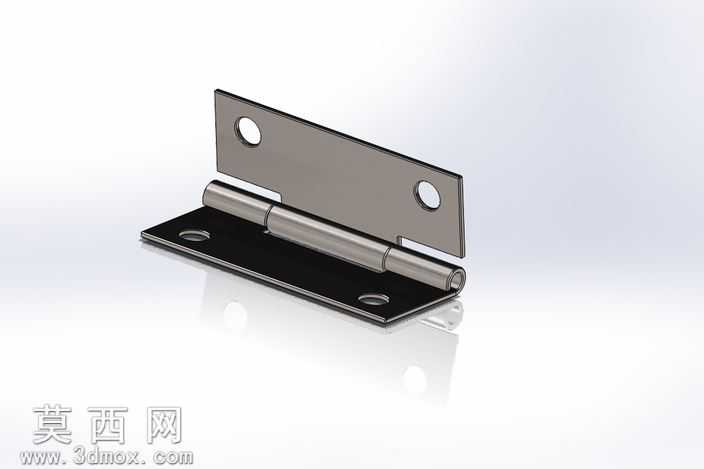

本模型为50×20规格的平开式金属铰链，建模过程以真实五金件的实物测绘尺寸为基准，在三维建模软件中首先完成基础轮廓的草图绘制，分别构建上下两个页片的平面轮廓，精准定位两个安装孔的圆心位置与孔径尺寸，保证孔位与页片边缘的距离符合实际五金件的安装公差要求。随后通过拉伸特征生成页片的基础实体，对页片边缘做倒圆角处理，还原真实五金件的钝化工艺细节，避免尖锐棱角的建模误差。针对铰链核心的转动结构，单独构建卷制的筒状轴套部分，将上下页片的轴套做同轴心配合，中间预留转动间隙，内置的销轴采用圆柱体特征建模，与轴套做间隙配合约束，还原铰链可绕轴转动的实际功能结构。材质渲染阶段，上页片采用拉丝不锈钢材质，调整金属粗糙度参数模拟真实拉丝纹理的漫反射效果，下页片采用电泳黑色金属材质，调整高光参数呈现哑光黑的细腻质感，销轴部分做亮面金属抛光处理，区分不同部件的材质差异。建模过程中对页片的厚度、轴套的壁厚、销轴的直径都做了等比例还原，保证各部件的装配关系完全符合实物的配合逻辑，既可以用于产品展示渲染，也可用于五金配件的选型参考、门窗结构的装配模拟。设计思路上优先还原铰链的实用结构特征，没有添加冗余的装饰性结构，所有建模特征都围绕真实合页的生产工艺展开，从板材冲压成型的页片，到卷圆成型的轴套，再到压装成型的销轴，每一处结构都对应实际五金加工的工序，保证模型的结构合理性与工程实用性，渲染阶段采用柔光打光，突出金属材质的质感对比，清晰展现铰链的结构层次与细节特征。
