十字四通塑料管道连接接头结构设计

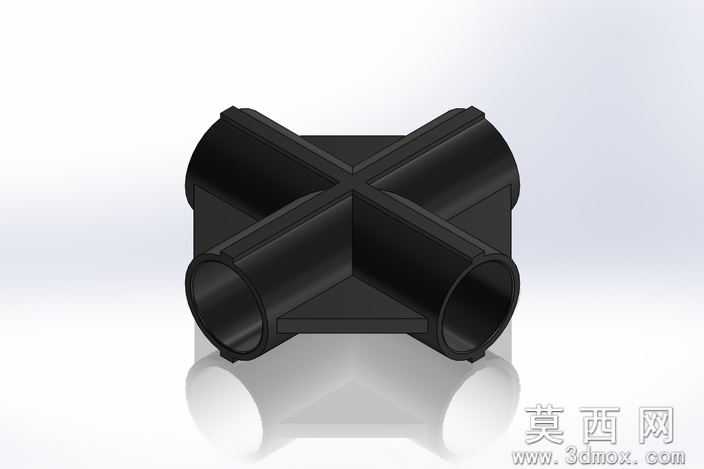

本作品为十字四通结构的塑料管道连接接头，采用三维参数化建模方式完成整体结构设计，建模过程中首先基于管路连接的通用尺寸规范，确定四个接口的同轴度、内径公差与外壁厚度参数，以中心交汇腔体为核心基准，分别向四个垂直方向延伸出等径的承插式连接端，每个连接端口都设计有适配管材插接的导向倒角，降低现场装配时的对位难度，避免插接过程中刮伤管材密封面。建模阶段对中心交汇区域做了圆弧过渡处理，消除直角结构带来的应力集中问题，同时优化流体在交汇位置的流通路径，减少管路输送过程中的局部阻力损失。材质设定上选用硬质工程塑料作为模拟材质，渲染时通过调整材质的粗糙度、反光度参数，还原工程塑料哑光磨砂的真实质感，同时对模型边缘做了微小的圆角处理，还原注塑成型工艺下零件的真实边缘特征，避免尖锐直角的不真实渲染效果。结构设计上充分考虑注塑生产的工艺可行性，所有连接部位的壁厚保持均匀一致，避免壁厚差异导致的注塑缩痕、翘曲变形问题，四个接口的结构完全对称，既可以降低注塑模具的设计复杂度，也能保证接头在各个连接方向上的结构强度一致，满足多管路垂直交汇的连接需求。渲染阶段采用柔和的影棚光源布置，通过多角度的光源补光消除模型结构死角的暗部阴影，清晰展示接头的整体轮廓、接口形态与中心交汇结构，同时添加地面反射效果增强模型的立体感，直观呈现零件的外观形态与结构特征，可用于管路系统方案展示、装配干涉校验以及生产前的结构验证工作。
