直线导向滑块配套法兰组件三维设计

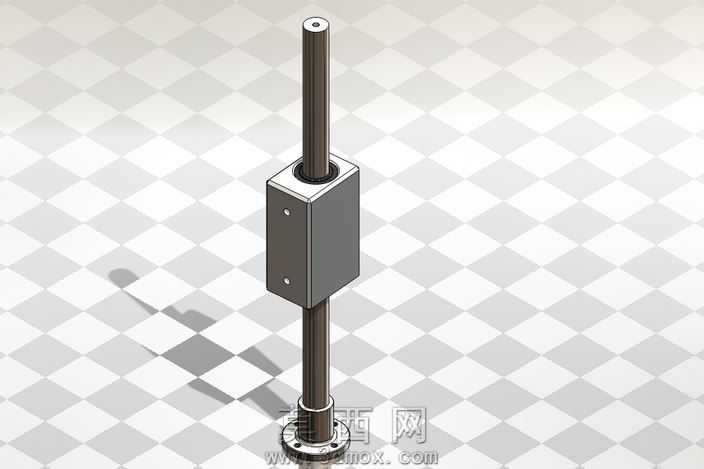

本作品为直线导向滑块配套法兰组件的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计通用规范，保证各部件尺寸参数符合行业通用装配标准。建模初期先梳理组件的整体功能逻辑，该组件主要用于直线往复运动场景的导向与承载，核心功能是为光轴类导向件提供稳定的滑动支撑，同时通过底部法兰结构实现组件与安装基面的可靠固定。建模阶段采用自下而上的装配设计思路，首先完成单个零件的参数化绘制：针对底部法兰零件，先绘制法兰盘的基准草图，精准定位安装孔的中心距与孔径尺寸，通过拉伸凸台命令生成法兰基体，再对安装孔进行切除拉伸，同时对法兰与导向光轴配合的轴套部位做同轴度约束，保证后续装配的精度；针对中间的方形滑块主体，先绘制方形截面草图，拉伸生成滑块基体后，在基体中心加工与光轴适配的贯穿通孔，同时在滑块侧面加工定位螺丝孔，用于滑块滑动到指定位置后的锁紧固定，对滑块的棱边做统一的圆角过渡处理，避免应力集中同时提升零件的工艺性；针对贯穿滑块的导向光轴，采用圆柱体拉伸命令生成，保证光轴的圆柱度与表面粗糙度的设计要求，光轴上下端做倒角处理，方便装配时的导入操作。材质与渲染阶段，根据零件的实际应用场景赋予对应材质：法兰与滑块主体采用45号钢材质，渲染时赋予哑光金属质感，调整金属粗糙度参数模拟钢材机加工后的表面效果；导向光轴采用轴承钢材质，赋予高反光的镀铬金属质感，模拟光轴表面淬火镀铬后的光滑表面效果；滑块上的定位螺丝采用标准不锈钢材质，渲染时突出螺纹细节的质感。装配阶段严格按照实际装配关系添加配合约束：光轴与滑块中心孔添加同轴心配合，保证滑块可沿光轴顺畅滑动无卡滞；底部法兰与光轴下端添加同轴心配合与端面重合配合，模拟法兰与光轴的固定连接关系；定位螺丝与滑块侧面螺纹孔添加螺纹配合，还原螺丝锁紧的装配状态。整体渲染采用灰白格影棚地面作为背景，添加柔和的环境光与定向光源，投射出清晰的软阴影，完整展现组件的整体结构、装配关系与各零件的形态特征，设计过程中充分考虑零件的加工工艺性与装配便利性，所有倒角、圆角、孔位尺寸均符合常规机加工的工艺要求，可直接用于后续的工程图导出、运动仿真模拟或者3D打印原型制作。
