推拉式快速压紧切换夹SL300三维建模

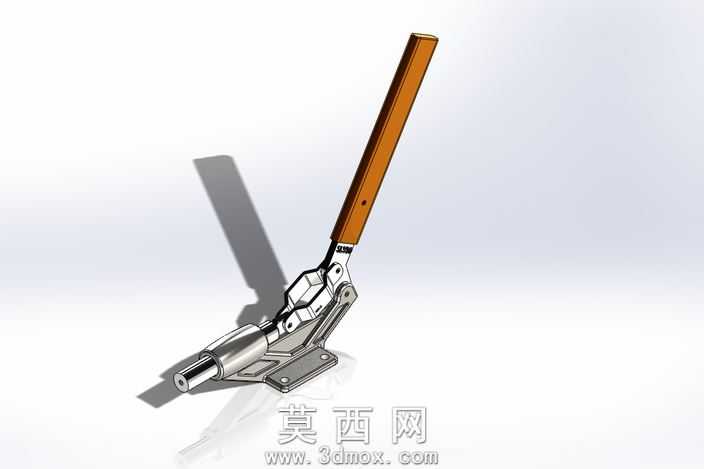

本模型为推拉式快速切换夹SL300，采用SolidWorks进行全参数化三维建模，建模过程严格遵循实际产品的尺寸比例与装配逻辑，完整还原了该款快速夹的所有结构细节。模型构建从底座安装结构开始，首先绘制带安装孔的冲压底座特征，通过钣金模块完成底座的折弯、冲孔成型，还原底座的冲压工艺结构；随后搭建连杆铰接机构，对每一处铰接销轴、连接臂的配合间隙进行合理设置，确保活动结构的运动逻辑符合实际快速夹的操作行程，手柄部分采用包覆式结构设计，分别构建内部金属芯杆与外部防滑握套的实体特征，握套表面添加细微的防滑纹理细节，提升模型的真实感。夹头执行端采用伸缩式推压结构，建模时还原了夹头的导向套、伸缩顶杆以及端部压头的装配关系，所有铰接位置均添加了合理的圆角过渡，避免尖锐棱角不符合实际加工工艺的问题。材质渲染阶段，对金属结构件赋予哑光镀铬金属材质，调整材质的反射粗糙度参数，还原五金冲压件的细腻金属质感；手柄握套赋予棕褐色硬质工程塑料材质，添加轻微的磨砂质感参数，区分金属与非金属部件的视觉差异；底座部分采用与主体结构一致的金属材质，安装孔位置添加轻微的倒角细节，还原机加工孔的工艺特征。渲染场景采用柔和的影棚布光，通过主光源打出结构的立体阴影，辅助光源补全暗部细节，清晰展现快速夹的杠杆铰接结构、伸缩压紧结构以及整体的操作形态。设计思路上，该款快速夹基于肘节自锁原理，通过手柄扳动带动多组连杆越过死点位置，实现夹头的快速推出压紧与松脱切换，结构紧凑操作省力，适用于工装工位的快速压紧定位、工件装夹固定等场景，建模过程中充分考虑了各活动部件的运动干涉检查，确保扳动手柄时所有连杆、夹头的运动路径无干涉，完整复现实物的操作功能逻辑，模型可直接用于工装设计选型参考、装配演示以及工程出图使用。
