夹具跳汰机用长条形机械支架结构

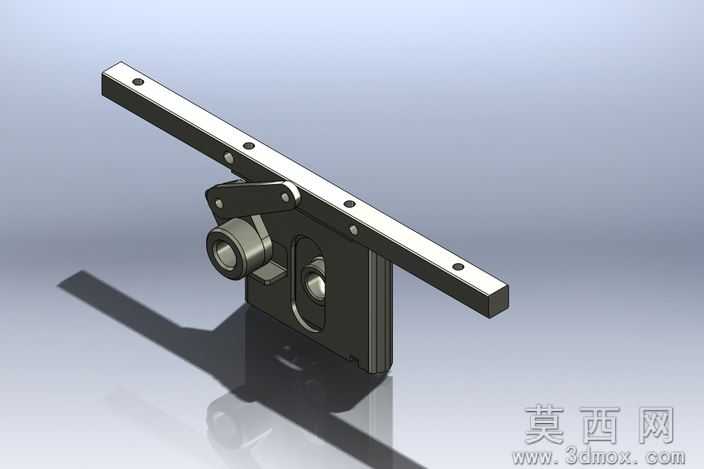

本机械支架采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工的公差配合要求，对每一处安装孔位、铰接转轴、滑动配合面都做了精准的尺寸约束，确保各部件装配后无干涉、运动顺畅。渲染阶段采用哑光金属材质模拟支架主体的冷轧钢构件质感，对长条形安装板的表面做了细微的拉丝纹理处理，还原金属板材经冲压、铣削加工后的真实表面状态，铰接部位的销轴、轴套部分采用亮面金属材质区分，通过光影投射突出结构的立体层次，背景选用渐变浅灰调，将视觉重心集中在支架本身的结构特征上。从结构设计来看，该支架主体由长条形多孔安装板、立式支撑基座、铰接锁紧摆臂、同轴轴套组件四个核心部分构成：长条形安装板上均匀排布多个沉头安装孔，可适配不同安装位置的固定需求，板身与基座之间通过精密滑动槽实现位置微调，满足不同工况下的安装间距调整需求；立式支撑基座为一体化铣削成型结构，侧面设置有定位卡槽与锁紧螺孔，可与配套设备的安装面快速定位锁紧，基座内部预留有轴孔安装位，用于穿设传动或定位转轴；铰接摆臂通过销轴与基座、安装板分别连接，摆臂上设置有锁紧定位点，扳动摆臂即可实现安装板的位置锁定与释放，操作便捷且锁紧力稳定，可承受夹具或跳汰机工作过程中的往复振动载荷；同轴轴套组件采用耐磨材质设计，嵌入基座轴孔内部，降低转轴转动过程中的磨损，延长支架整体使用寿命。设计思路上围绕夹具、跳汰机类设备的实际使用需求展开，兼顾安装适配性、操作便捷性与结构耐用性，整体结构紧凑无冗余设计，所有棱角处均做了倒角处理，避免安装使用过程中的锐边划伤，各运动部件之间预留了合理的配合间隙，可适配常规工况下的热胀冷缩形变，不会出现卡滞问题，同时整体结构采用标准化的孔位与尺寸设计，可直接适配同类型设备的安装替换需求，无需额外二次加工。
