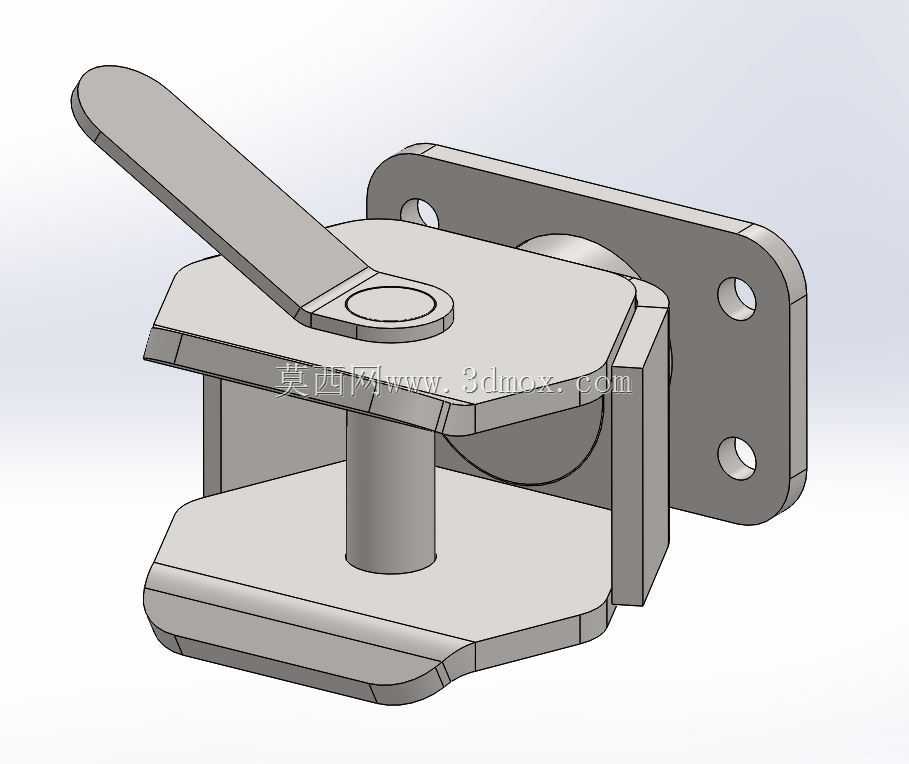

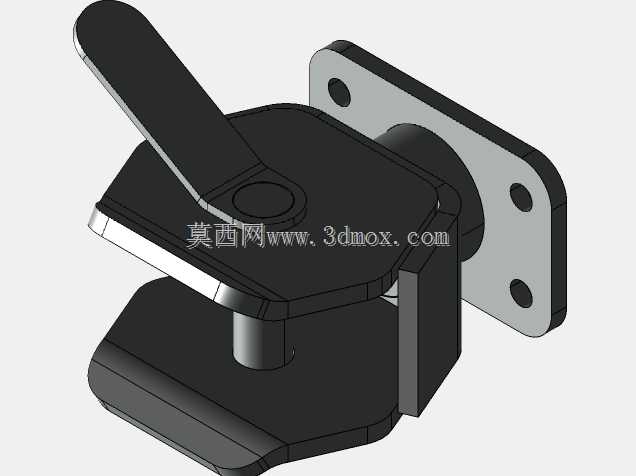

农用拖车后挂牵引蒙太奇挂接装置

这款挂接装置主要面向农业作业场景中的拖车牵引需求，适配中小型农用拖拉机后挂作业场景，可实现主车与额外挂载拖车的快速连接与脱开，解决农用运输过程中多拖车编组、作业机具临时挂载的连接需求，在农田转运、农资运输、农产品采收转运等场景中，能够大幅降低挂接操作的难度，无需额外辅助工具即可完成单人挂接操作，适配非硬化路面的作业环境，耐受田间作业带来的泥水、扬尘、颠簸振动等复杂工况。从功能特性来看，该装置采用扳杆式锁止结构，操作端的长扳杆设计符合人体工学，操作人员无需弯腰俯身即可施力完成锁止与解锁动作，扳动行程经过优化，单次扳动即可完成锁舌的收放动作，锁止状态下依靠结构自锁特性实现可靠连接，可承受农用运输过程中起步、制动、颠簸路面带来的纵向冲击与横向摆动载荷，避免行驶过程中意外脱开的风险；装置的连接销轴采用大直径圆柱结构，与挂接座的配合间隙经过合理设计，既保证挂接时的对位容错空间，又避免间隙过大带来的行驶冲击异响与磨损。设计思路上，整体采用板式焊接组装结构，安装底座为带三个安装孔的法兰板式结构，可直接通过螺栓固定在主车尾部的牵引梁上，安装孔位采用长圆孔与圆孔组合的设计，可适配一定范围内的安装孔位偏差，降低主车端的改装精度要求；挂接座的上下承力板采用等厚钢板裁切成型，边缘做圆角过渡处理，避免应力集中带来的结构断裂风险，中间的承力销轴与上下承力板采用过盈配合组装，保证整体结构的连接强度；扳杆与锁止机构内置在上下承力板之间的空腔内，外部无突出的零散部件，可避免田间作业时杂草、秸秆缠绕机构导致的操作卡滞问题。从安装边界来看，装置整体外轮廓紧凑，安装后突出主车尾部的长度控制在合理范围内，不会影响主车的倒车转向灵活性，挂接开口的尺寸适配农用拖车通用的牵引环规格，无需对挂载拖车的牵引端做额外改装即可直接适配；整体结构无复杂的精密部件，日常使用仅需定期在销轴铰接位置加注润滑脂即可完成维护，即使在缺乏专业维修条件的乡村作业场景下，也能长期保持可靠的工作状态，可适配不同吨位级别的农用拖车挂载需求，兼顾了操作便捷性、结构可靠性与场景适配性。
