卡通造型拖拉机前部配重块结构设计

　　在农用拖拉机的田间作业场景里，前部配重是保障整机牵引力输出、避免前轮翘头、提升作业稳定性的核心部件，尤其是带挂载装置开展旋耕、推土、牵引作业时，前部载荷不足会直接导致整机附着力下降，作业效率打折扣，甚至带来侧翻、抬头的安全隐患。常规的铸铁前配重虽然密度足够，但造型单一，且采购成本不低，不少有动手能力的农机使用者会利用现有废旧构件自制配重，这个设计就是基于废旧锅炉筒体改造的创意前配重方案。

　　整个配重的主体承载结构采用废旧锅炉的圆柱筒体作为基础壳体，这类筒体本身是钢制焊接结构，壁厚均匀，承压能力强，刚好能作为配重的填充容器，内部灌注混凝土来实现配重增重，灌注完成后整体重量可超过400公斤，完全能够匹配CAT2类挂载接口的拖拉机前部载荷需求，抵消后部挂载农具带来的重心后移问题。和传统实心铸铁配重相比，这种壳体填充式的配重制作门槛低，材料获取容易，不需要开模铸造，只需要根据挂载尺寸切割调整筒体长度，焊接好端部封板和挂载连接座即可，制作过程中可以根据实际需要的配重量调整混凝土的灌注量，灵活适配不同马力段拖拉机的配重需求。

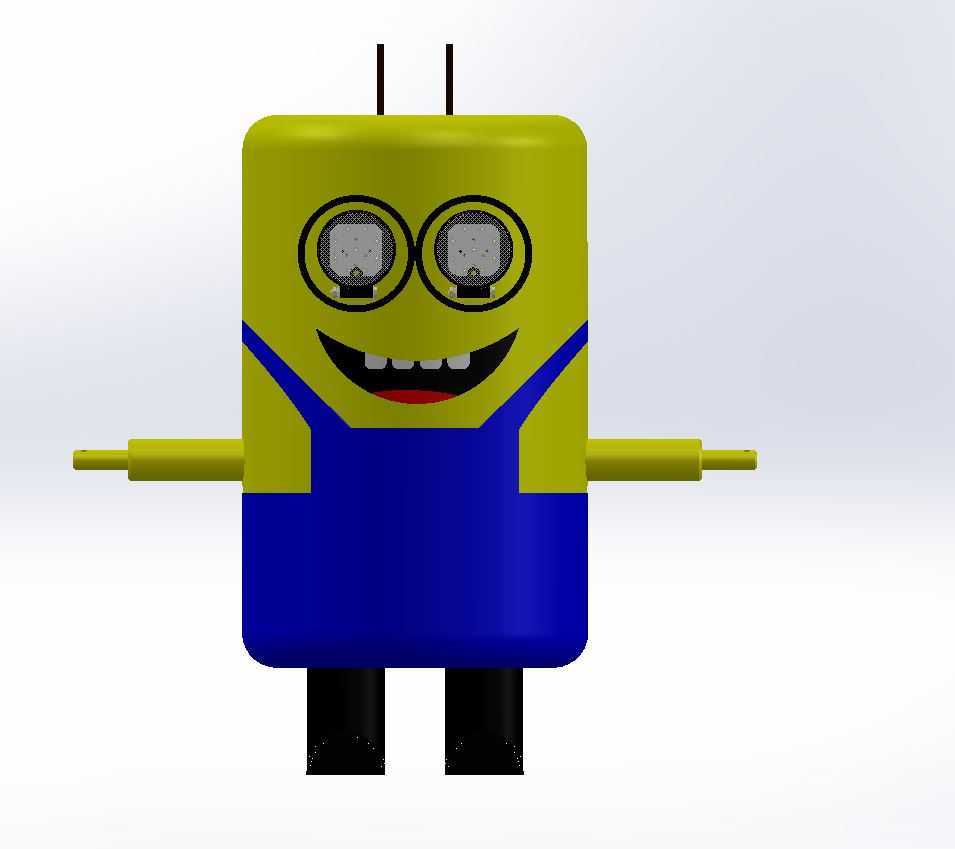

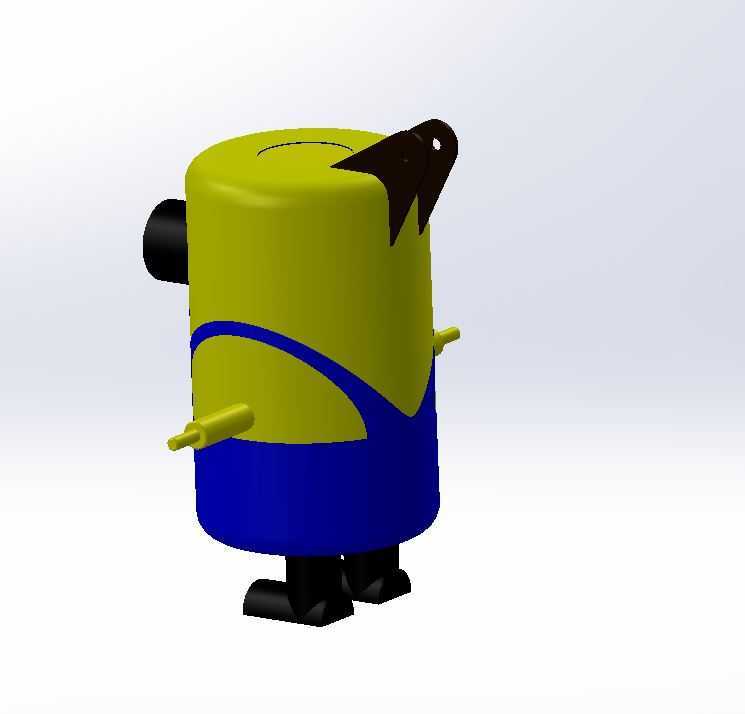

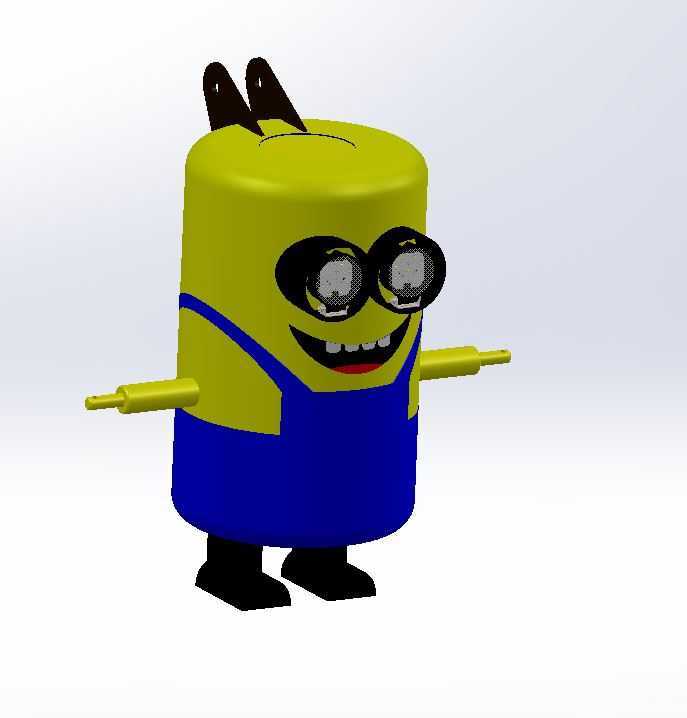

　　设计上没有采用常规配重的方正铸铁块造型，而是把筒体外观做成了经典的卡通小黄人形象，筒体本身的圆柱形态刚好匹配卡通角色的躯干部分，在筒体上部焊接两个弯折的钢制吊耳，既作为卡通形象的头顶装饰，也能作为配重块的吊装点位，方便安装时用起重设备起吊对位，不需要额外焊接吊装结构，一举两得。筒体下部焊接两个钢制支脚，作为配重放置时的支撑结构，同时也对应卡通角色的脚部造型，支脚的高度经过计算，刚好让配重挂载后不会和拖拉机前部的保险杠、转向拉杆发生运动干涉，转向全行程内都留有足够的安全间隙。

　　筒体两侧伸出的钢制短轴，一方面作为卡通形象的手臂造型，另一方面可以作为临时的挂装点，用来挂置随车工具、捆扎绳等田间作业常用的小物件，短轴的伸出长度经过严格控制，不会超出拖拉机整机宽度，避免田间行驶时刮蹭作物或者障碍物。前部的眼部区域采用嵌入式的LED工作灯替代常规的卡通眼睛装饰，直接接入拖拉机的整车电路，夜间作业时可以提供前部近场的辅助照明，填补原车大灯近距离照射的盲区，不需要额外在前部加装工作灯支架，把功能件和装饰造型完全融合在一起，没有多余的冗余结构。

　　整个配重的安装接口完全按照CAT2类三点挂载的前端接口尺寸设计，连接销的孔径、挂载点的间距、安装面的平面度都符合标准挂载尺寸要求，不需要对拖拉机前部的挂载架做任何改装，直接对位插销固定即可，安装完成后重心位置经过测算，刚好落在前轮接地中心的前方合理区间，既不会因为过度靠前增加前轮的转向负荷，也不会因为靠后无法起到足够的压重效果。筒体顶部预留了混凝土灌注口和排气口，灌注混凝土时可以充分填实内部空腔，避免出现空腔导致配重重量不足、重心偏移的问题，灌注完成后用盖板封死灌注口，防止田间作业时泥水、雨水灌入空腔内部腐蚀筒体。

　　考虑到田间作业的泥水侵蚀问题，整个钢制壳体的外表面在焊接完成后做了整体除锈和多层涂装处理，蓝色背带部分和黄色主体部分的涂装采用耐磨耐候的农机专用漆，面对田间的秸秆刮蹭、泥水冲刷都能保持足够的漆面附着力，不会短时间内出现锈蚀掉漆的问题。眼部的LED工作灯做了密封防水处理，接线部位采用防水接插件，高压水枪冲洗、雨天作业都不会出现电路短路的问题。和传统配重相比，这种创意造型的配重除了满足基础的压重功能外，也能让农机更具个性化，同时所有装饰结构都兼顾了实际使用功能，没有为了造型牺牲结构强度和使用便利性，废旧材料再利用的方式也大幅降低了配重的制作成本，非常适合小型农用拖拉机的个性化改装使用，在满足作业性能要求的同时兼顾了趣味性。
