折叠式重型农田耕后碎土整平作业机

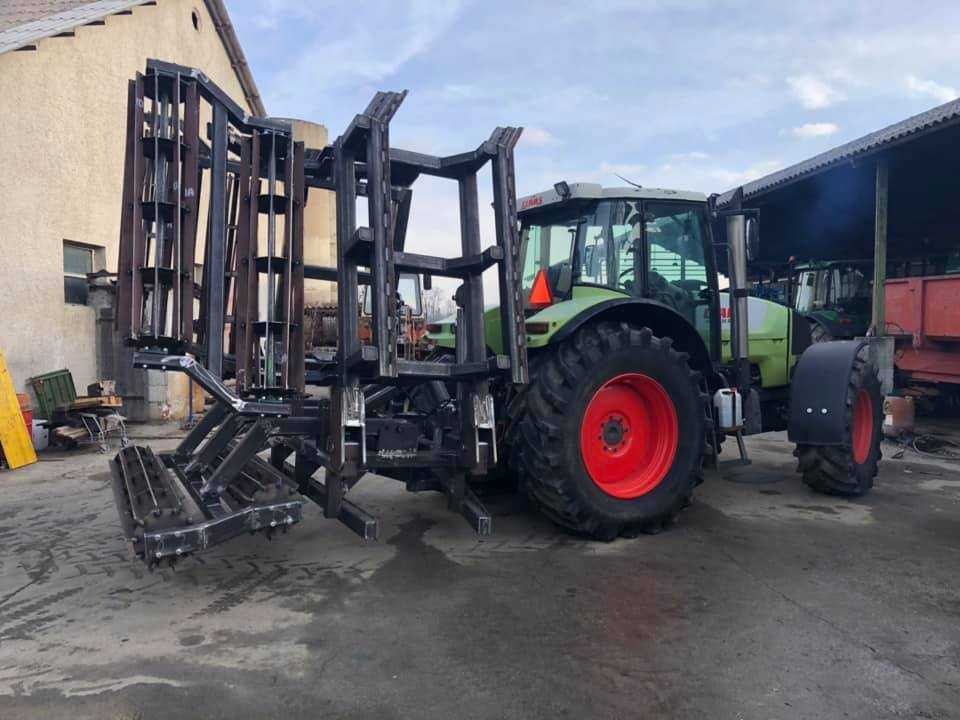

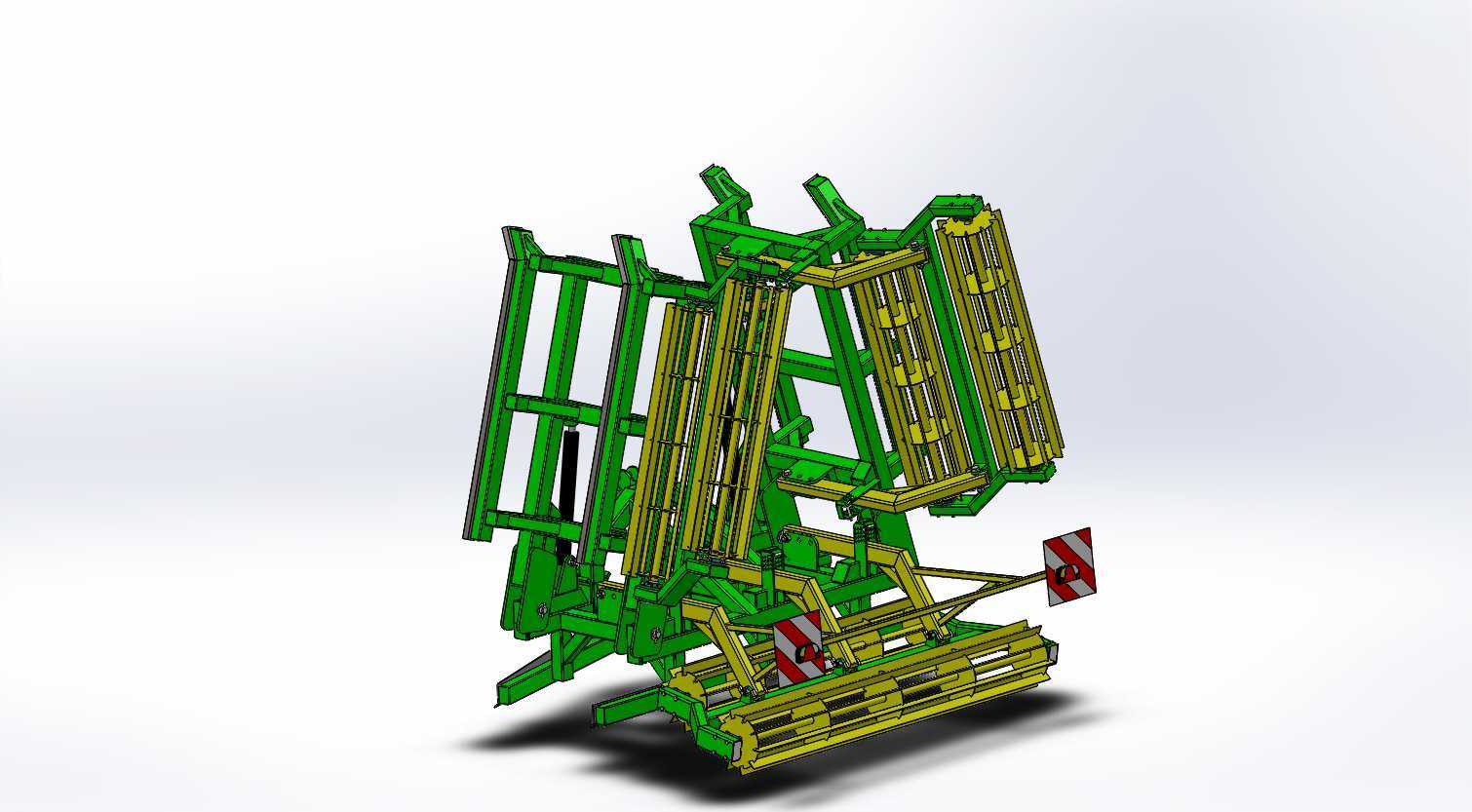

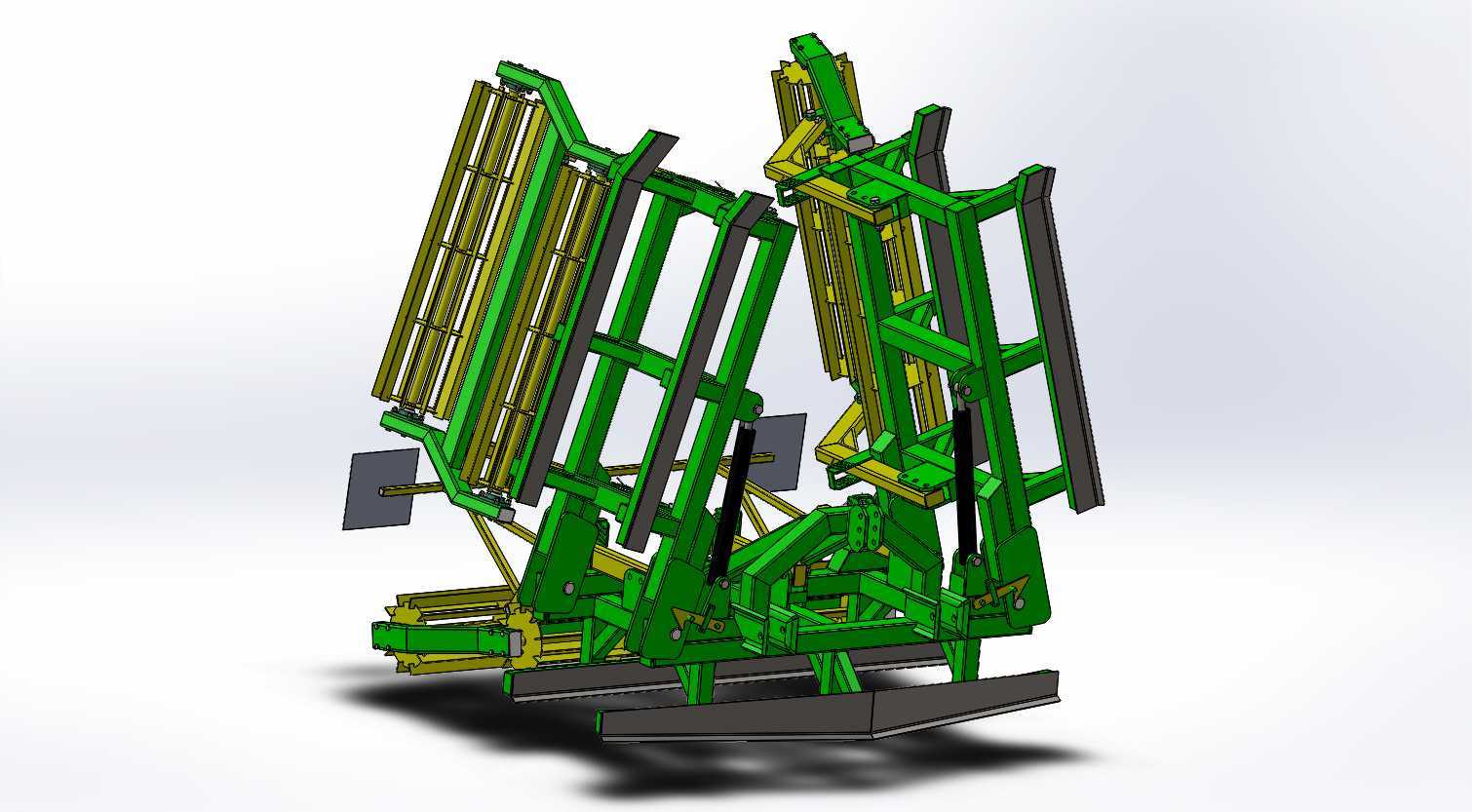

　　这款设备是配套大马力拖拉机使用的耕后土壤整理机具，主要针对犁耕、深松作业后的地块开展碎土、整平、压实作业，解决传统耕后土壤块径过大、地表起伏不平、土层空隙过大导致的跑墒、播种深度不一致等问题，广泛适用于北方大田旱作区、规模化农垦地块的播前整地环节，尤其适配7米幅宽的连片作业需求，能够大幅减少单块地的作业往返趟数，降低拖拉机的无效行驶油耗与轮胎对土壤的反复碾压破坏。从结构设计来看，整机采用对称式折叠机架布局，非作业状态下两侧作业段可向上折叠收拢，将整机通行宽度压缩至道路运输法规允许的2.5米范围内，解决了大幅宽机具无法自行上路转场的痛点，折叠铰接位置采用加厚方管焊接支座配合大直径销轴连接，铰接面加装耐磨衬套，能够承受田间颠簸、

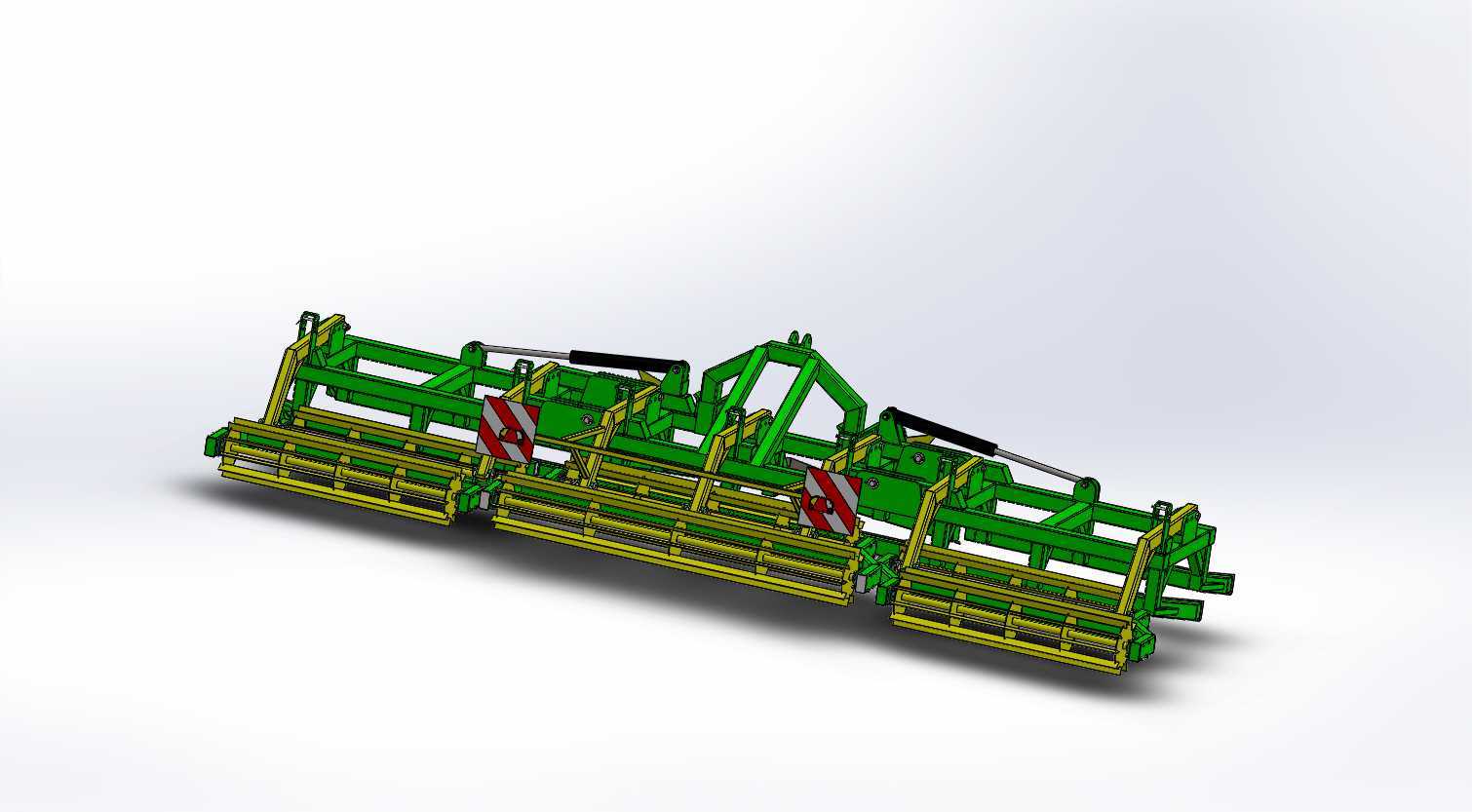

　　作业负载冲击带来的交变载荷，避免长期使用后出现铰接点松旷、机架变形的问题。作业状态下两侧机架通过液压锁止机构与中间主框架刚性锁定，保证整个作业幅宽内的作业部件处于同一水平基准面，不会出现两侧段下垂、作业深度不一致的情况。整机作业幅宽达到7米，按照配套拖拉机8-10km/h的常规作业速度计算，单小时作业效率可达5.6-7公顷，远高于传统2-3米幅宽的小型整地机具，能够充分发挥大马力拖拉机的动力输出效率，抢农时的优势十分明显。整机自重约3吨，重量分配经过反复调校，中间主架重量占比约40%，两侧折叠段各占30%，保证挂接后拖拉机前后轴荷分配处于合理区间，不会出现翘头、转向沉重的问题，挂接接口采用标准三点悬挂结构，

　　适配国内120马力以上主流拖拉机的后悬挂尺寸，用户无需对拖拉机悬挂系统做任何改装即可直接挂接使用。作业部件采用多排交错布置的碎土耙片与整平拖板组合，前排耙片负责将大尺寸土块切碎，后排弹性整平部件负责将表层土壤刮平，最后端的压实辊负责将表层0-10厘米的土层适度压实，减少土壤空隙保住底墒，所有作业部件的安装高度均可通过侧边调节螺杆独立调整，用户可以根据土壤黏度、土块大小、农艺要求的整地深度灵活调整各部件的作业高度，适配不同地区、不同土壤类型的整地需求。机架主体采用高强度矩形钢管焊接成型，关键受力位置加装三角形加强筋板，所有焊接位置均采用满焊工艺并做焊后应力消除处理，避免长期承受交变载荷出现焊缝开裂的问题，

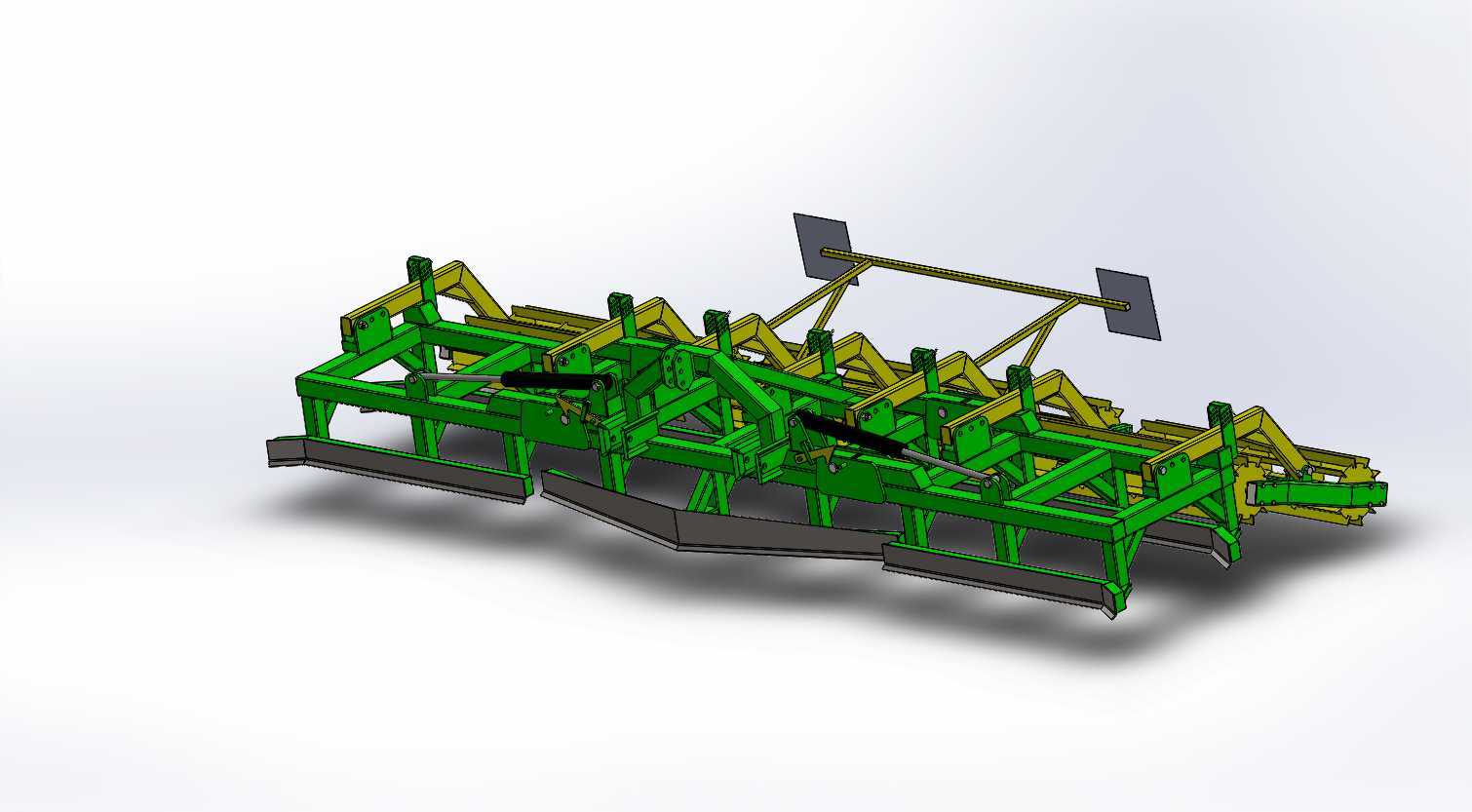

　　外露的液压管路全部采用高压橡胶软管并加装防护弹簧，避免作业过程中被秸秆、土块刮蹭破损，机身侧面加装符合道路通行标准的反光警示标识，折叠状态下转场时能够对过往车辆起到明显的警示作用，提升道路转场的安全性。在建模过程中，所有铰接位置的运动间隙都按照实际装配公差预留，折叠运动过程中不会出现部件干涉，液压油缸的安装行程经过精确计算，既保证折叠角度能够达到运输要求，也不会出现油缸伸出行程过大顶坏机架的问题，每个作业部件的安装孔位都与实际量产产品保持一致，结构设计人员可以直接参考该模型的机架受力布局、折叠机构锁止逻辑开展同类型大幅宽农机的改型设计，也可以根据自身的作业需求调整作业幅宽、更换不同类型的作业部件，快速衍生出适配不同马力段拖拉机、不同作业场景的整地机具。
