双孔金属刀片手动卷笔刀结构设计

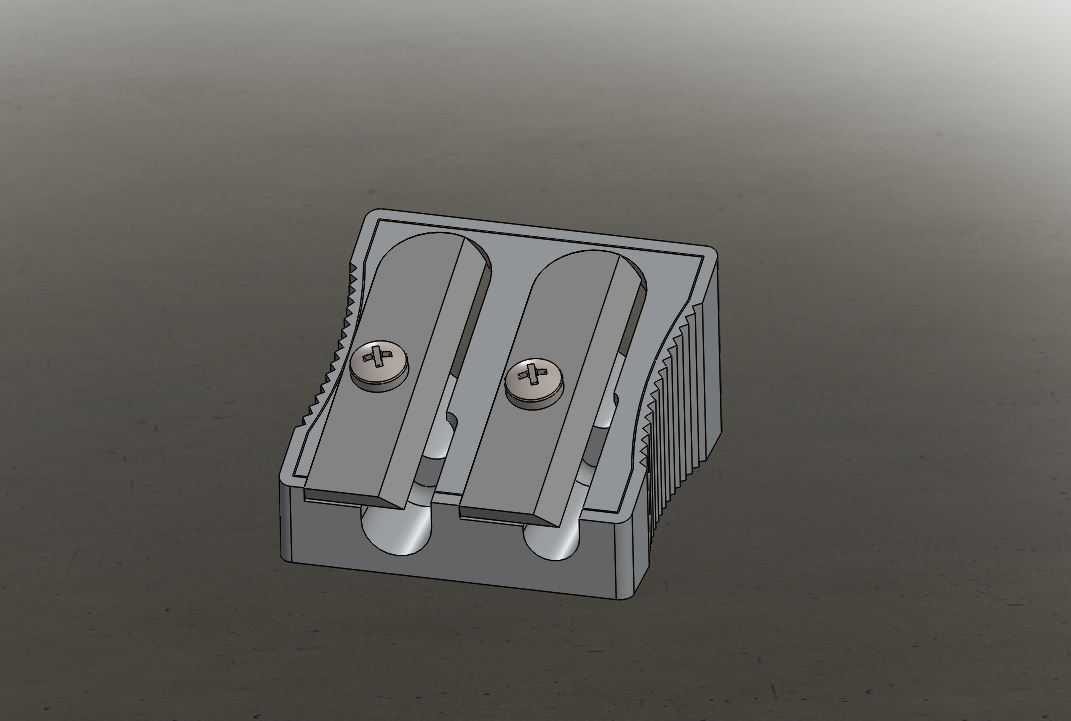

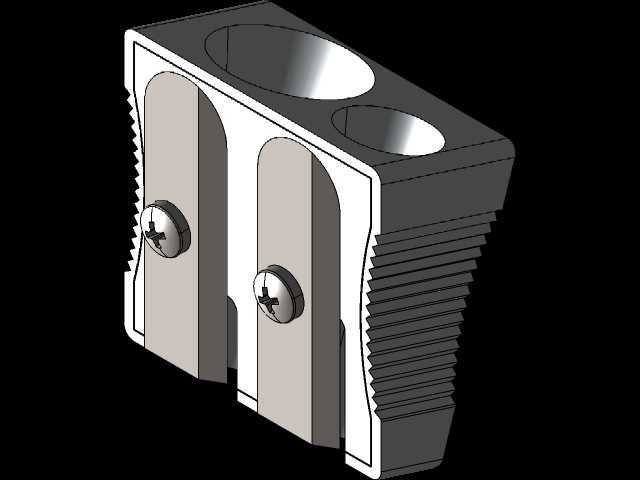

　　日常办公、学生学习以及工程手绘场景中，手动卷笔刀是普及率极高的小型切削工具，这款双孔结构的卷笔刀针对不同直径的木质铅笔设计，可同时适配常规书写铅笔与粗杆绘图铅笔的削尖需求，无需更换刀具或调整结构，使用场景覆盖日常书写、工程制图素描、美术创作等多个领域。从结构设计逻辑来看，这款卷笔刀采用一体式注塑外壳作为承载基体，外壳侧面设置密集的防滑齿纹，握持时可增加手指与壳体的摩擦力，避免施力切削过程中出现打滑脱手的问题，外壳的锥度内腔直接作为铅笔的导向定位结构，两个独立的切削腔分别对应不同孔径，每个切削腔内部倾斜固定一片合金钢刀片，刀片通过十字槽沉头螺丝锁紧在壳体的定位台面上，螺丝的压紧力可保证刀片在长期切削受力时不会出现位移，

　　当刀片磨损后也可通过拧松螺丝快速更换刀片，降低整体使用成本。刀片的安装角度经过反复校核，切削刃与铅笔锥面的夹角控制在合理范围内，既可以保证切削时木皮与铅芯能够顺畅成卷排出，不会出现卡屑堵孔的问题，又能避免铅芯因为切削角度过陡而容易断裂，削出的笔尖锥度均匀，长度适中，可满足不同书写、绘图场景对笔尖粗细的需求。壳体的排屑槽与切削腔直接连通，切削产生的木屑可顺着槽道直接排出，部分同类型产品会在壳体外部增加集屑罩结构，这款基础款结构省略了集屑部件，整体体积更加小巧，可直接放入笔袋、文具盒中携带，不会占用过多收纳空间。从安装边界与外形尺寸来看，这款卷笔刀整体为长方体切角结构，整体长度控制在60mm以内，宽度在30mm左右，厚度不超过20mm，

　　属于典型的小型手持工具，无需额外的安装固定结构，使用时单手握持即可完成操作，没有外接动力或附加安装接口，放置在桌面时依靠底部的平面即可保持稳定，不会轻易倾倒。设计过程中重点考量了手持操作的人机工程学，壳体边缘全部做了圆角过渡处理，没有尖锐的棱角，握持时不会硌手，切削腔的入口处做了倒角导向，铅笔插入时无需刻意对准即可顺利进入腔体内，降低操作的对准难度。刀片选用常规的标准文具刀片，属于通用互换件，无需定制特殊规格的刀片，后期维护替换的成本极低，锁紧螺丝采用通用的十字沉头螺丝，使用日常常见的十字螺丝刀即可完成拆装，不需要特殊的专用工具。在结构强度校核方面，外壳选用常用的硬质聚苯乙烯材质，壁厚控制在2mm左右，

　　既可以承受切削铅笔时的手部握力与切削反力，不会出现壳体开裂变形的问题，又能控制整体重量，整重不超过30g，携带时几乎不会产生额外的负重感。两个切削腔之间设置有加强筋结构，连接两个腔体的侧壁，避免长期使用后两个腔体之间的隔板出现断裂，延长整体的使用寿命。实际使用过程中，使用者只需根据铅笔的直径选择对应的孔径，将铅笔插入腔体后顺时针旋转铅笔，刀片即可逐层切削铅笔的木质外层与铅芯，旋转数圈后即可得到锥度均匀的可用笔尖，整个操作过程无需施加过大的轴向力，依靠手部的自然握持力即可完成切削，操作门槛极低，不同年龄段的使用者都可以快速上手。这类小型手动切削工具虽然结构简单，但每个尺寸参数都需要结合实际使用需求反复调整，比如刀片的伸出量如果过大，会导致单次切削量过厚，容易掰断铅芯；伸出量过小则会导致切削效率过低，需要旋转更多圈才能完成削尖，这款结构的刀片伸出量控制在0.3mm左右，兼顾了切削效率与铅芯的完整性。排屑槽的宽度设置为8mm，足够让卷曲的木屑顺利排出，不会在腔体内堆积造成堵塞，即使连续削多支铅笔也能保持排屑顺畅。
