拖车连接用固定式牵引眼结构

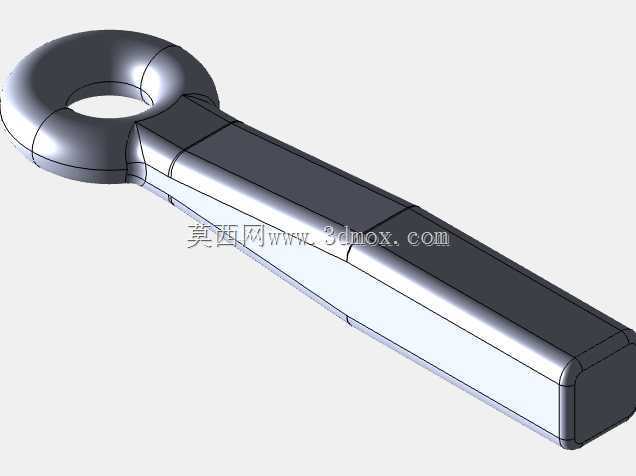

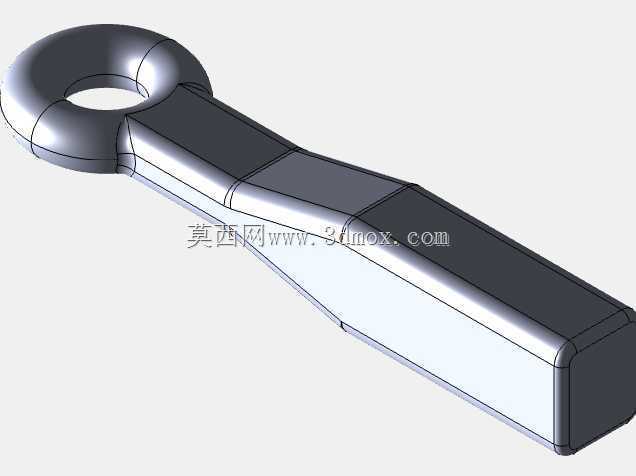

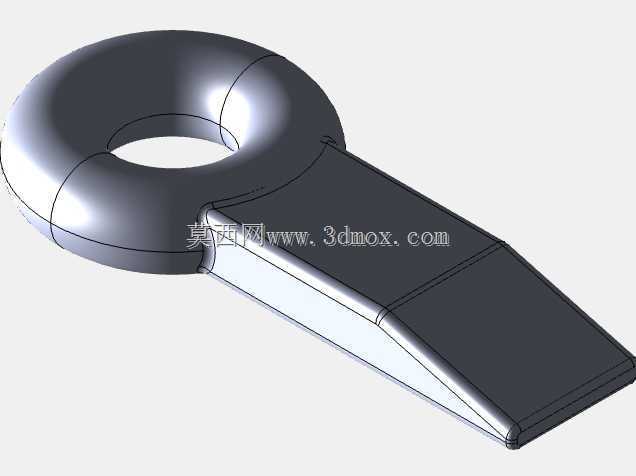

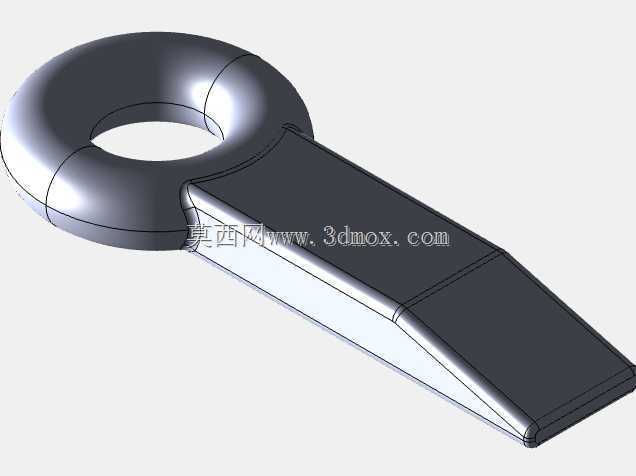

　　在拖挂类设备的连接作业场景里，牵引连接部件的可靠性直接决定了拖行动态过程的安全冗余，这类固定式牵引眼是拖挂系统里承担载荷传递的核心受力构件，常见于厂区平板拖车、农用拖挂机具、小型工程拖斗等设备的前端连接位置，用来和牵引车尾部的牵引销、拖钩形成可转动的铰接配合，抵消拖行过程中上下坡、转向、颠簸路面带来的多维度角度偏移，避免刚性连接带来的结构应力集中。从结构设计逻辑来看，该构件整体采用长杆加端部环孔的一体式构型，端部的环形结构是核心的配合部位，环孔的内径尺寸需要和常用规格的牵引销直径保持合理的间隙配合，间隙量控制在0.8-1.5mm区间，既保证连接后销体可以在孔内灵活转动，适配不同行驶姿态的角度变化，

　　又不会因为间隙过大造成拖行过程中的冲击载荷，加剧环孔内壁的磨损。环孔与长杆的衔接位置做了大圆弧过渡处理，没有尖锐的应力集中棱角，这部分是整个构件受力最复杂的区域，拖行时的拉力、转向时的侧向力、颠簸时的竖向冲击力都会在这个衔接位置形成复合应力，大圆弧过渡可以有效分散应力流线，避免长期交变载荷下出现疲劳裂纹。长杆部分采用了变截面的矩形构型，靠近环孔的位置截面尺寸更大，向安装端逐步过渡到统一的矩形截面，杆身的棱边全部做了小圆角钝化处理，一方面是消除加工过程中的锐边毛刺，避免安装作业时划伤操作人员，另一方面也能减少热处理过程中棱角位置的应力开裂风险。长杆的末端是平直的安装贴合面，这个面的平面度有明确的公差要求，

　　需要和被牵引设备的牵引安装座面完全贴合，避免安装后出现局部点接触造成的压紧力不均，安装时通常采用焊接或者螺栓紧固的方式和车架主体固定，若采用螺栓连接，需要在杆身对应位置加工匹配的螺栓过孔，孔位的位置度公差需要控制在0.2mm以内，保证安装时螺栓可以顺利穿入，不会产生额外的装配应力。从安装边界来看，该牵引眼的环孔中心到安装端面的距离需要匹配牵引车尾部拖钩的伸出长度，保证拖挂后牵引车和被拖设备之间留有足够的转向间隙，在全转角状态下不会出现两车的结构干涉；环孔的中心高度需要和牵引车拖钩的中心高度保持一致，高度差控制在±10mm以内，避免拖行过程中出现持续的上抬或者下压力，造成轮胎异常磨损或者连接部件的额外载荷。

　　构件的材质通常选用中碳合金结构钢，整体经过调质处理获得足够的强度和韧性，环孔的内壁可以根据使用需求做表面淬火处理，提升表面硬度，降低和牵引销反复摩擦带来的磨损量，延长部件的使用寿命。在实际选型应用时，需要根据被牵引设备的满载总重量匹配对应载荷等级的牵引眼，不能以小代大，否则容易在重载拖行、紧急制动的工况下出现构件断裂的风险；安装完成后需要定期检查环孔的磨损量、衔接位置是否有可见裂纹、固定部位是否有松动，每次拖行作业前做目视检查，排除安全隐患。该结构没有多余的活动部件，整体刚性好，维护成本低，相比铰接式的牵引结构，固定式牵引眼的结构更简单，载荷冗余更高，适合低速重载的厂区转运、农田作业等非道路拖挂场景，在设计建模过程中，需要重点关注衔接圆弧的曲率连续性，避免建模时出现曲面拼接的棱角，保证后续有限元受力分析时应力计算结果的准确性，同时安装端面的尺寸需要和常见的牵引安装座的安装尺寸做适配，提升构件的通用互换性。
