重型机加工夹持用大开口台虎钳结构

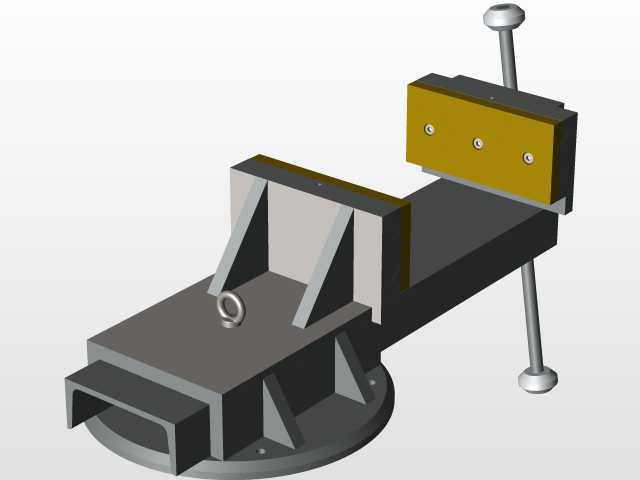

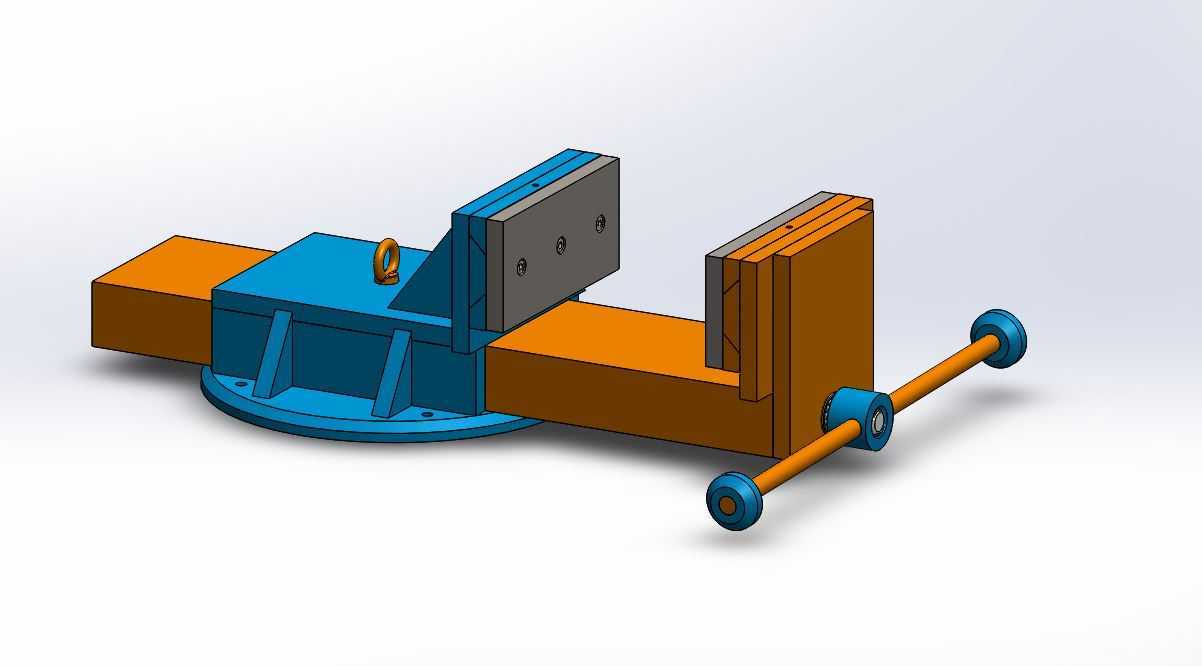

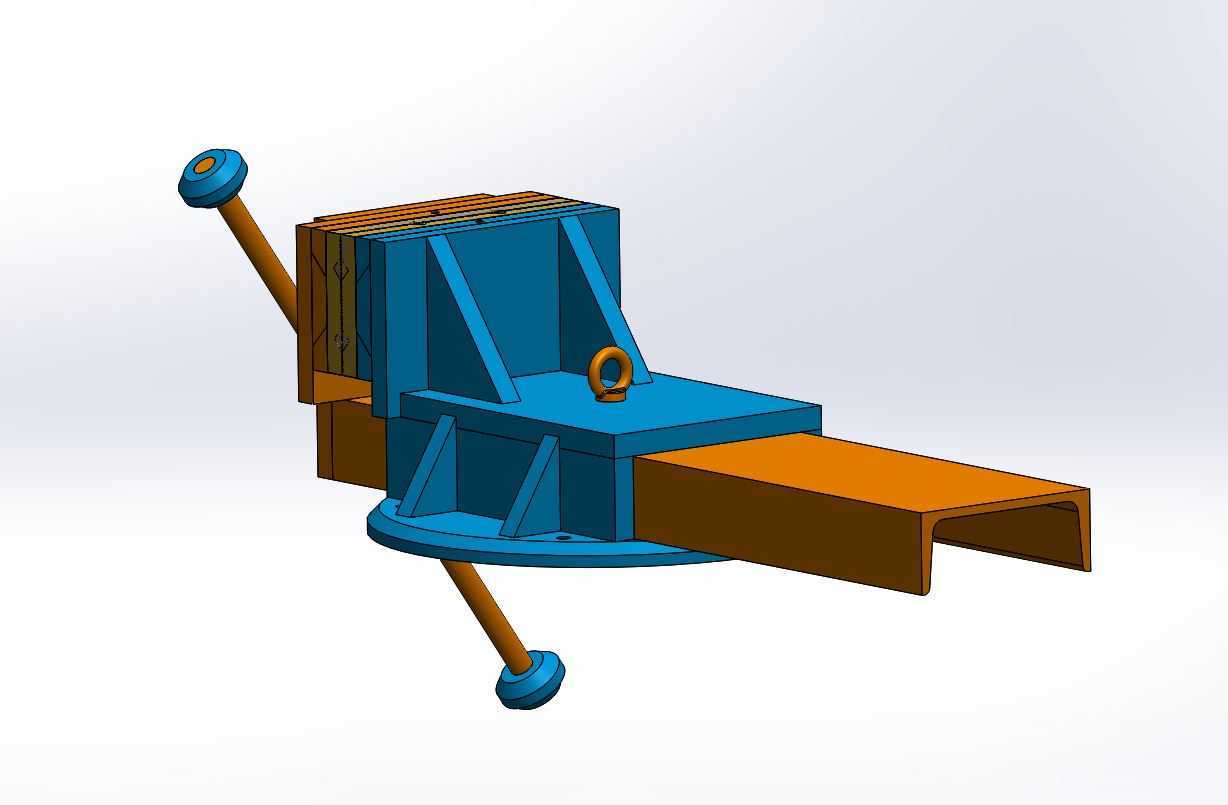

　　在重型机械加工、设备维修、厚板钣金制作的作业场景里，常规台虎钳往往受限于开口行程、夹持刚性不足的问题，无法满足大尺寸工件的装夹需求，这款大规格虎钳的设计，正是针对这类重载夹持场景做的定向优化。从实际使用需求出发，这款虎钳的整体自重超过100公斤，足够的底座重量能够抵消大工件装夹时的倾覆力矩，不需要额外做过多的地脚固定也能保证作业过程中的稳定性，适配固定在重型钳工工作台、车间现场维修工位、钣金下料工位等多种安装场景，底座采用带旋转定位的圆盘结构，可根据作业需求调整钳身的水平角度，调整到位后通过周边的锁紧螺栓完成固定，满足不同角度的加工、装配、修磨作业需求。钳身的活动行程做到了310毫米的开口量，相比普通民用台虎钳不足150毫米的开口，

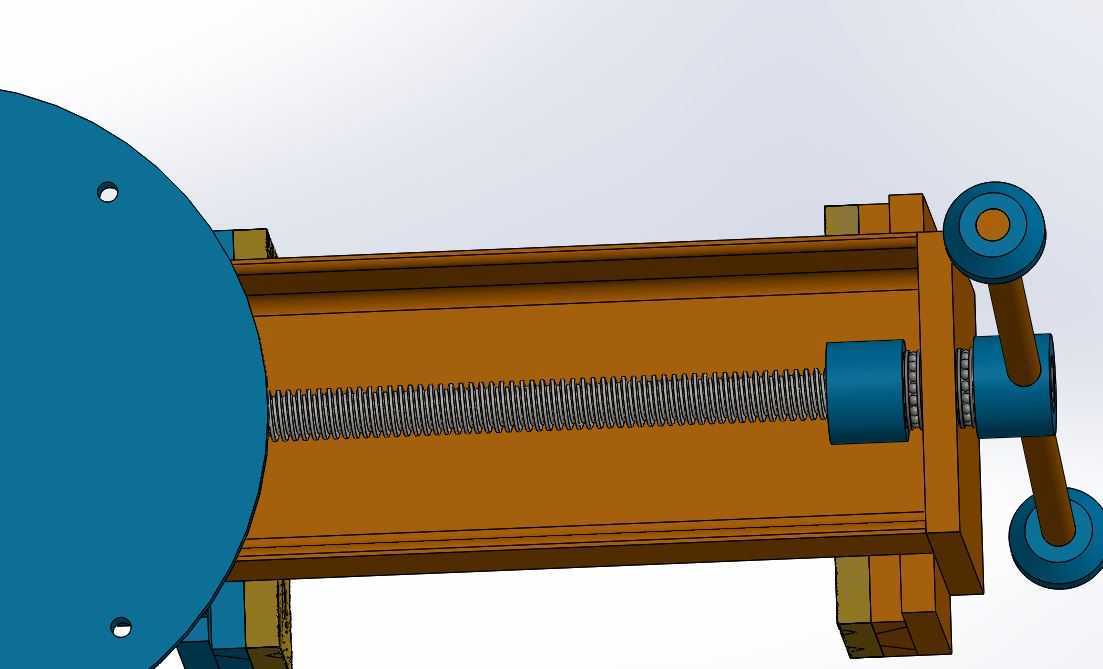

　　能够夹持大尺寸的厚钢板、焊接组件、重型机械零部件，覆盖绝大多数车间日常作业的工件尺寸边界。传动部分采用梯形螺纹副结构，这类螺纹具备自锁特性，夹持过程中不会因为工件的振动、加工受力出现钳口松脱的问题，梯形螺杆和配套螺母均采用标准件选型，后期使用过程中如果出现螺纹磨损，不需要整体更换钳身，直接采购对应规格的标准梯形螺纹副即可完成替换，大幅降低设备的后期维护成本。钳身的所有板材类结构件均适配激光切割工艺加工，不需要复杂的铸造成型工序，小批量制作或者自行改制时，只需要按照图纸切割对应厚度的钢板，通过焊接、螺栓拼接即可完成组装，加工门槛低，制作周期短，不需要开模投入，非常适合小型机加工车间、维修班组自行制作使用。

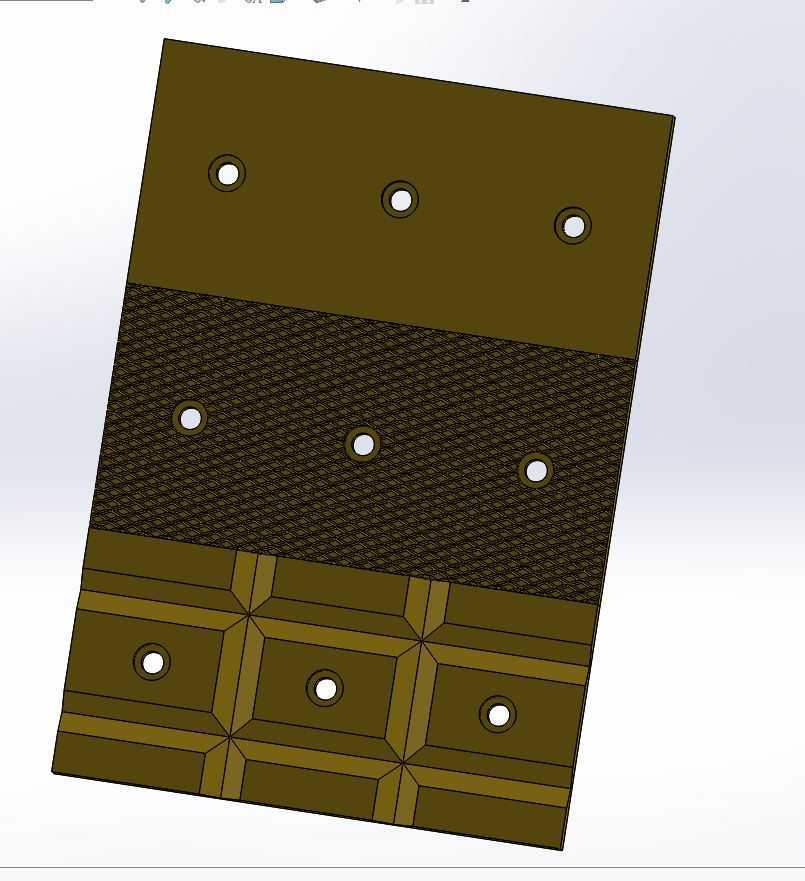

　　钳口部分做了三种不同的钳爪设计，分别对应不同的作业场景：平口钳爪适配常规的规则金属工件夹持，夹持面做了网纹滚花处理，增加夹持摩擦力，避免工件受力打滑；带V型槽的钳爪可以适配圆钢、钢管类轴类工件的装夹，不需要额外搭配V型块即可完成圆形工件的固定；粗齿钳爪则针对表面粗糙的毛坯件、焊接件做了加深的齿形设计，即使工件表面存在氧化皮、焊渣不平整的情况，也能牢牢咬住工件，不会出现夹持滑脱的问题。操作端采用加长的杠杆手柄，相比普通虎钳的短手柄，更长的力臂能够让操作人员在不需要借助加力杆的情况下，就可以输出足够的夹持力，手柄两端做了防滑的滚花握套，操作时不容易脱手，同时手柄与螺杆的连接采用活动铰接结构，夹持到位后可以任意调整手柄的角度，

　　不会因为手柄位置干涉工件的摆放。安装边界上，底座的安装孔位按照标准重型钳工台的安装间距设计，既可以通过螺栓永久固定在铸铁工作台面上，也可以搭配压板组件临时固定在大型钢板、焊接平台上，满足流动维修、现场加工的临时装夹需求。整体结构没有采用复杂的一体化铸造设计，全部采用模块化的拼接结构，固定钳身、活动钳身、底座、传动组件、钳口都可以单独拆分，某个部件出现磨损或者损坏时，只需要更换对应零件即可，不需要整体报废，在车间长期高频使用的场景下，能够大幅降低工装的使用成本。从结构刚性的设计细节来看，固定钳身与底座连接的位置做了多道加强筋结构，承受大夹持力的时候不会出现钳身外张变形的问题，活动钳身的导轨部分采用宽面滑动配合，相比窄导轨的设计，夹持偏心工件的时候，活动钳身不会出现卡滞、翘起的问题，滑动过程更顺畅，夹持精度保持性更好。
