农用圆形物料运输挂载捆叉结构

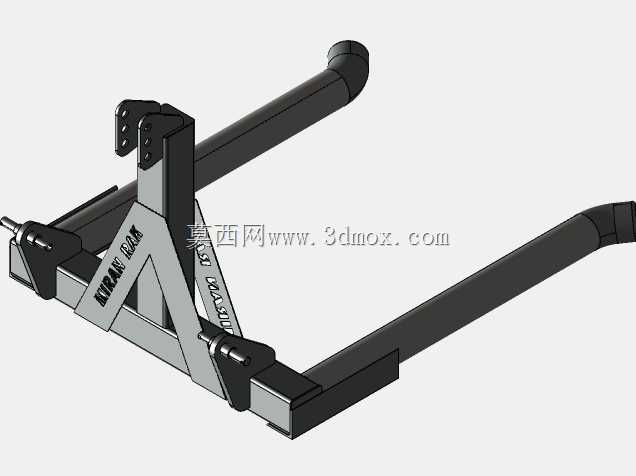

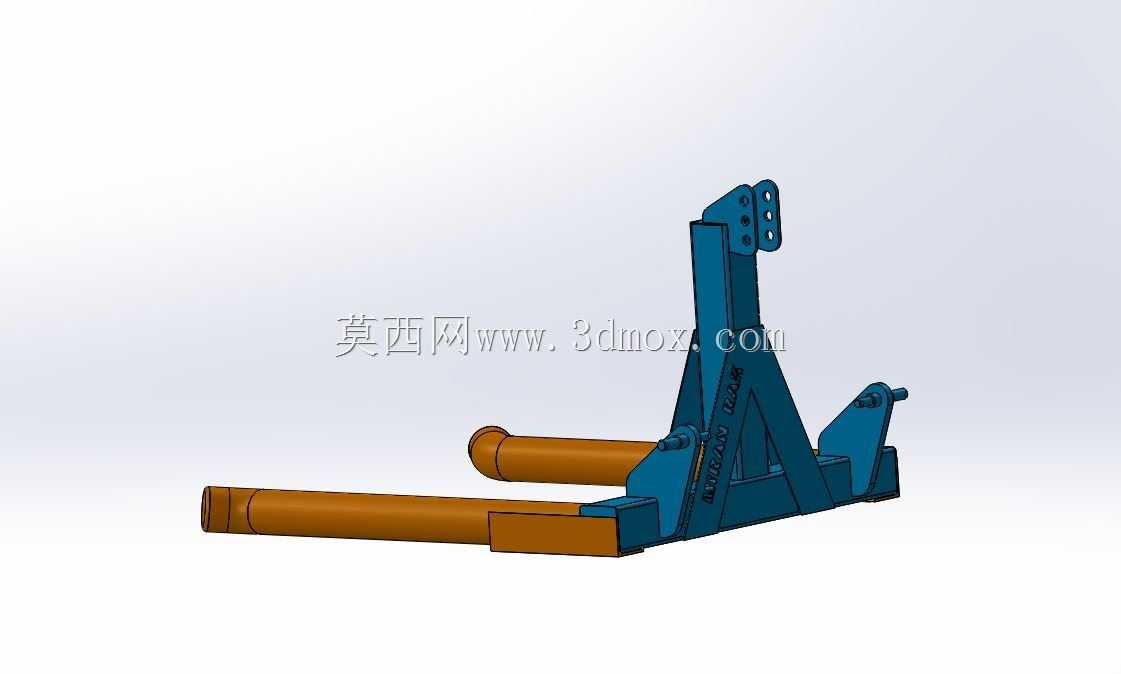

这款捆叉是配套农用动力主机使用的挂接作业属具，主要应用于农牧场、秸秆处理产区、牧草种植基地的圆形草捆、秸秆捆、卷状农用物料的短距离转运与堆垛作业场景，能够适配1类、2类标准三点挂接接口，可直接挂载在对应马力段的农用动力设备后部，无需额外改装连接结构，大幅降低农户的属具适配成本。在实际农牧生产作业中，圆形捆状物料普遍重量大、外形圆滑无稳定抓持点，人工搬运不仅效率极低，还容易出现物料滚落引发的安全隐患，这款捆叉通过两根平行布置的长叉臂作为承载主体，作业时可直接从圆形捆的端面下方插入，依托叉臂的承托力将整捆物料抬离地面，配合主机的行驶动作完成转运，叉臂末端做了圆弧收边处理，插入物料时不会刮破草捆外层的缠绕膜或捆扎绳，避免物料散落造成额外损耗。从结构设计来看，主体承力支架采用三角桁架式焊接结构，在保证整体结构强度的前提下尽可能降低了属具自重，减少挂载时对主机前端配重的压力，支架上部设置了多组等距布置的挂接销孔，可根据不同作业的抬升高度需求调整挂接点位，适配不同堆垛高度的作业要求；叉臂与主支架的连接位置做了加厚加强筋处理，能够承受满载草捆时的交变载荷，避免长期作业出现焊缝开裂、结构变形的问题。两侧的辅助限位支架在抬升物料时可从侧面对圆形捆形成挡靠，防止运输过程中物料出现侧滑偏移，即使在坑洼不平的田间路面行驶也能保证物料稳定不脱落。安装边界方面，该属具的挂接点位间距完全符合农用挂接装置的通用尺寸规范，叉臂的长度可覆盖常规直径范围的圆形农用捆，作业时的最小离地间隙满足田间非铺装路面的通行要求，不会出现叉臂刮蹭田埂、土坡的情况，整体结构没有冗余的复杂部件，日常维护仅需定期检查挂接销的磨损情况、紧固连接螺栓即可，非常适合农牧区的粗放作业环境使用，能够大幅提升圆捆类物料的转运效率，降低人工劳作强度。
