拖拉机配套三点悬挂式农用举升装置

这款配套拖拉机使用的三点悬挂举升装置，主要面向中小型农业生产场景设计，适配符合1类、2类三点悬挂接口标准的轮式拖拉机，可在农田转运、农资装卸、小型工程辅助作业等场景中发挥作用，解决农用场景下缺乏小型便捷起重设备的痛点，无需额外配置专用起重车辆，依托拖拉机本身的动力输出与液压系统即可完成作业，大幅降低零散起重作业的设备投入成本。

从实际用途来看，该装置可处理最高1吨的负载，能够完成袋装化肥、粮食的装卸转运，小型农机具的田间移位，轻型建材的短距离举升堆放，甚至在果园、大棚场景中辅助完成枝条吊运、物料上架等作业，作业范围覆盖平原大田、丘陵零散地块、设施农业园区等多种农用作业环境，相较于固定式起重设备，它可以随拖拉机灵活转场，不受场地供电、道路通行条件的限制，适配农村地区复杂的作业路况。

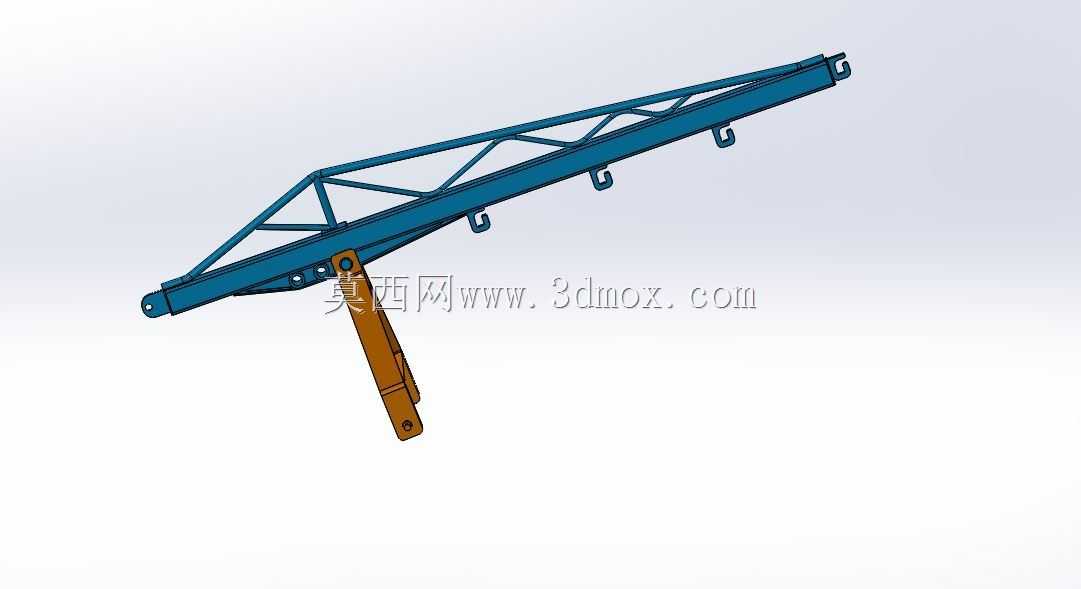

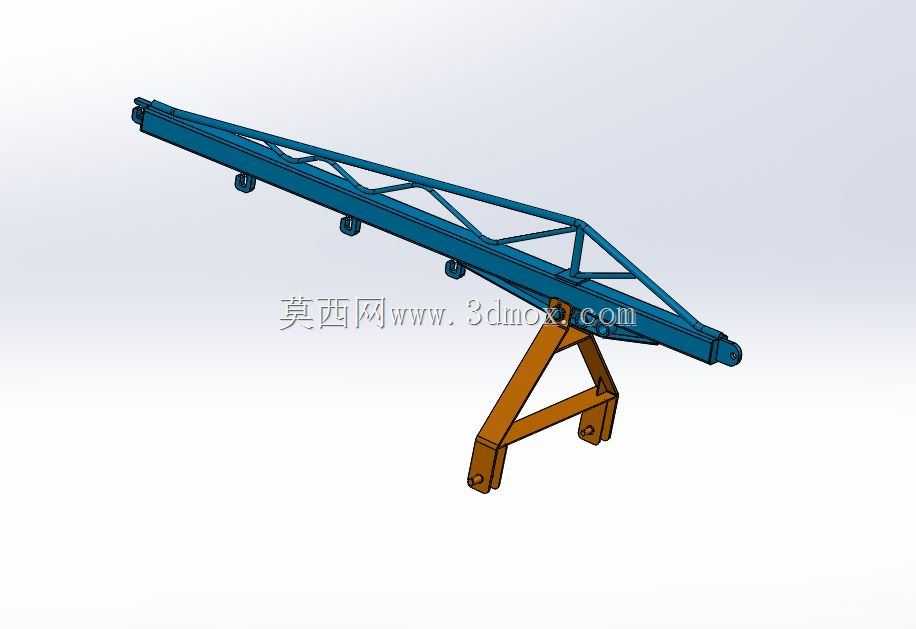

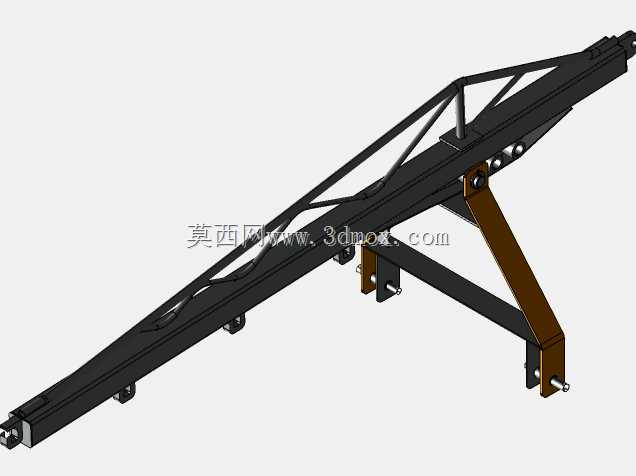

在功能特性上，该装置采用桁架式长臂结构，在保证结构强度的前提下尽可能降低自身重量，减少拖拉机悬挂系统的额外负载；臂身下方配置多组导向滚轮，可配合配套的滑动吊具实现吊点沿臂长方向的位置调整，适配不同距离的举升需求；底部的三角支撑支架采用加厚型钢焊接而成，与拖拉机三点悬挂接口直接相连，上悬挂点承接拖拉机中央拉杆的调节作用力，下两个悬挂点承接拖拉机下拉杆的提升动力，连接稳固无旷量，作业时可通过拖拉机液压系统控制整个臂架的俯仰角度，实现负载的升降调整。

设计思路上，该装置优先考虑农用场景的耐用性与易维护性，整体结构无复杂精密部件，所有受力部位均采用满焊焊接工艺，臂身桁架结构的斜向支撑筋按照受力路径排布，在最大伸出长度下可保证1吨负载的结构安全系数符合农用机具的设计要求；安装边界方面，该装置的三点悬挂接口尺寸完全遵循通用农用拖拉机的悬挂标准，无需对拖拉机进行额外改装即可直接挂载，臂架收拢状态下不会超出拖拉机本身的宽度边界，不影响拖拉机正常道路行驶，作业时臂架最大水平伸出长度可覆盖拖拉机前方3-5米的作业范围，举升高度可满足常规农用运输车辆的货箱装卸高度需求，整体结构重心经过优化，挂载后不会造成拖拉机前部过度上翘，保证行驶与作业时的整机稳定性。
