林业装卸用圆弧抱夹式原木抓具结构

这款圆弧抱夹式原木抓具，主要面向林区木材转运、贮木场原木堆垛、人造板厂原料上料、生物质电厂燃料木段装卸等作业场景，可配套挂载于挖掘机臂端、起重机吊具端、林业装载机前端，替代传统人工捆扎、简易叉装的作业模式，解决大直径圆木、不规则段木抓取时易滑脱、易损伤木材表皮、夹持对位效率低的实际作业痛点。

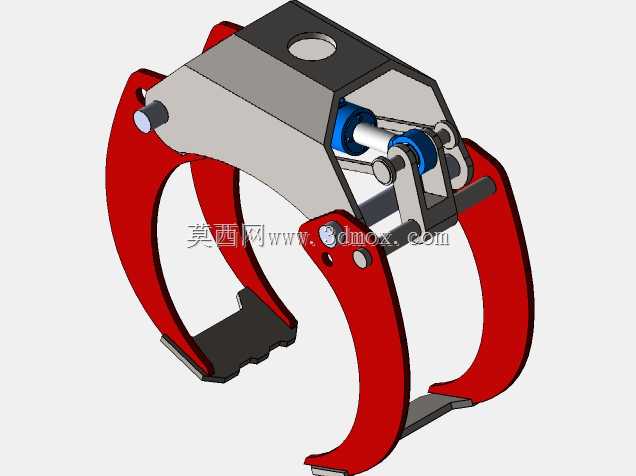

从功能特性来看，该抓具采用双弧面抱爪对称布局，爪体内侧贴合原木圆柱曲面，接触面积远大于普通平口夹爪，夹持时压强分布均匀，既可以牢牢抱紧直径范围覆盖150mm至800mm的不同规格原木，也能适配带少量枝桠的不规则原条，抓取过程中不会出现木材端面劈裂、表层夹伤的问题，能有效减少珍贵木材装卸环节的损耗。抓具内置直线液压驱动单元，通过铰接连杆机构将液压杆的直线推力转化为两个抱爪的同步回转开合动作，开合过程无卡滞点，夹持力可随挂载主机的液压系统压力动态调节，抓取轻质小径木时调低压力避免夹碎木材，抓取重型大径原木时调高压力保证夹持稳固，满载状态下抱爪锁止可靠，带载回转、变幅过程中不会出现松爪掉料的安全隐患。

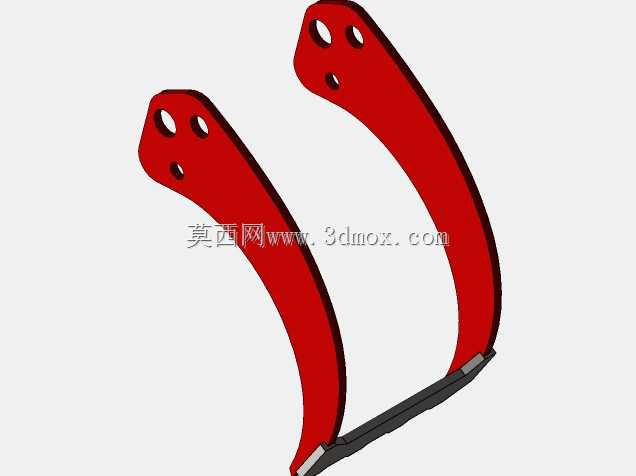

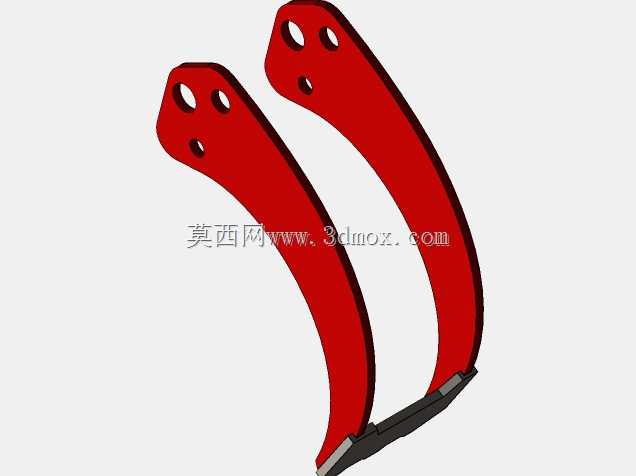

在设计思路上，整体结构采用模块化布局，顶部设置标准法兰式连接座，可适配不同吨位主机的挂载接口，无需额外改制连接支架；驱动单元内置在主机架的封闭腔体内，外部设置防护盖板，能有效阻挡林区作业时的木屑、树枝、泥沙进入铰接副与驱动部件，降低日常维护频次。抱爪采用高耐磨合金钢板弯制成型，爪尖部位做了加厚耐磨处理，长期接触硬质木材、地面碎石也不易出现卷边、磨损变形，铰接转动副全部采用自润滑衬套，可适应林区野外无频繁润滑维护的作业环境。

从安装边界来看，抓具整体收拢状态下最大外径控制在适配主机的回转半径范围内，不会超出主机作业时的安全边界，开合至最大角度时爪端间距满足大径原木的环抱需求，顶部连接法兰的孔位、端面尺寸符合通用工程机械属具的安装规范，现场换装仅需对接液压管路、紧固连接螺栓即可投入使用，无需对主机结构做额外改动。作业时抓具的重心与挂载点同轴设计，带载回转时偏摆量小，能有效降低主机臂架的偏载负荷，延长主机结构件的使用寿命。
