重载齿形清洁铲斗工程机械属具结构

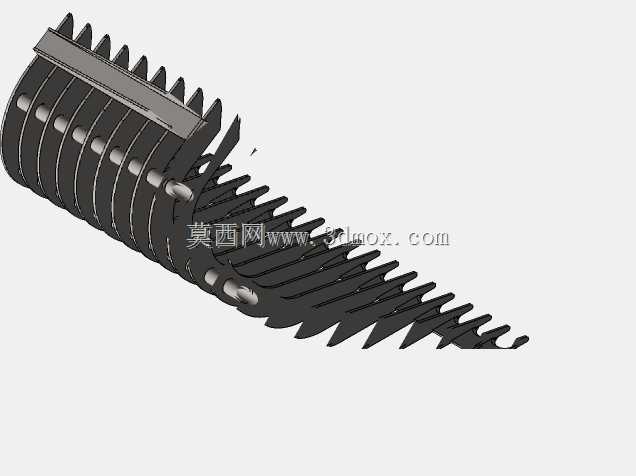

　　该齿形清洁铲斗主要面向场地清理、散料归集、沟渠整理、农林废弃物收拢及轻型筛分作业场景，可配套在小型挖掘设备、滑移装载单元或前置作业臂端使用。结构采用连续梳齿与弧形斗背组合的形式，前端齿尖呈细长交错排布，作业时能够先插入松散物料层，再通过弧形底板将石块、枝条、渣土、积雪或工业碎屑向斗内导引；齿间留有规则间隙，细颗粒物料可在收拢过程中漏回地面，较大块体则被保留在斗腔内，从而完成粗筛分与清洁收集。

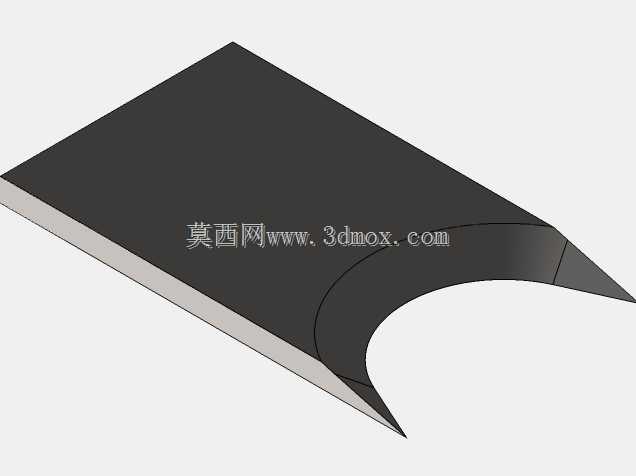

　　从实际使用逻辑看，这类属具并不追求普通挖斗的大切削力，而是更强调插入阻力、拨拢范围和齿间通透率。前端每根齿都做了渐窄处理，齿尖厚度较小，便于进入压实程度不高的料堆；齿根位置则明显加宽，并与弧形侧板、横向加强梁形成连续传力路径，避免单侧挑料时齿根出现应力集中。斗背采用多道弧形肋板沿宽度方向排列，既保留了开口方向的通透视野，也能在推拢、拖拽和轻度撬拨时提供抗弯能力。

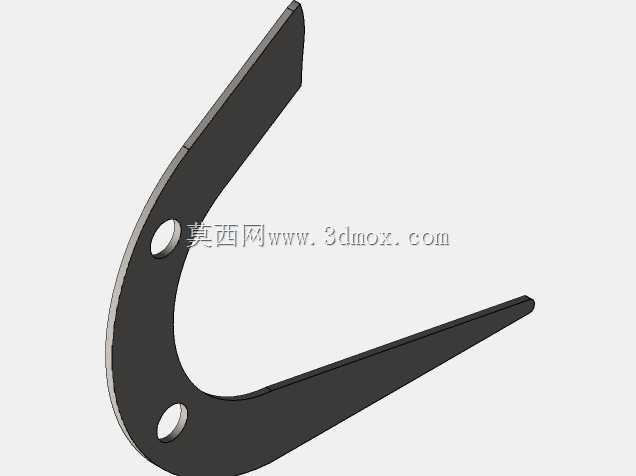

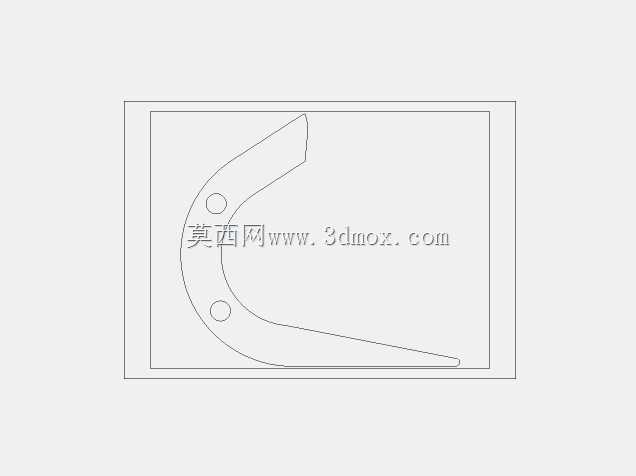

　　建模时需要重点控制齿形节距、齿尖轨迹和斗底曲率之间的关系。齿距过小会造成湿泥、草茎或细石卡滞，清理效率下降；齿距过大则会让需要收集的块料从间隙中漏出。弧形底板的半径不能只按外观拉伸处理，应结合物料进入斗腔后的运动方向设定，使物料在齿尖抬升后沿弧面自然滑向斗体后部，减少回滚。侧板外缘承担侧向挡料和边界整形作用，外形随斗背弧线收束，靠近安装区则过渡为较厚的连接区域。

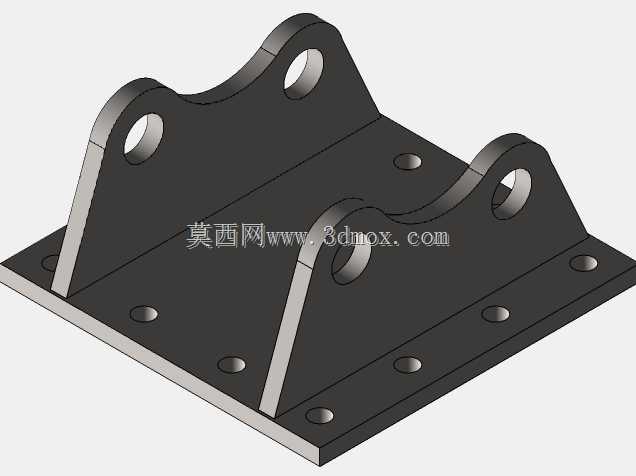

　　安装边界集中在斗体后部的铰接与驱动位置。结构上预留了与连杆、摇杆和斗杆端销配合的销轴孔系，孔位中心距、耳板间距和销孔同轴度需要在装配草图中先行约束。耳板区域承受翻转和偏载，是整个属具的载荷汇合处，设计时不宜简单采用等厚板复制，而应让耳板与横向梁、斗背肋板形成封闭或半封闭传力框架。若用于不同吨位主机，耳板厚度、销轴直径和斗宽都应随主机举升能力重新校核，不能仅按比例缩放。

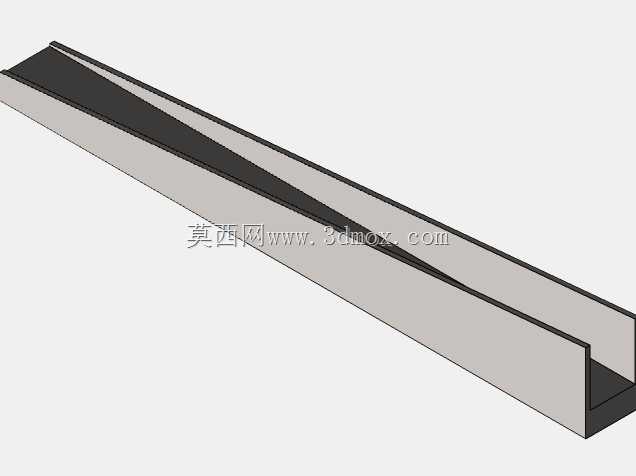

　　外形方面，铲斗整体呈宽幅弧形，前端梳齿展开长度较大，适合一次性覆盖较宽作业带；后部连接区相对紧凑，保证属具回转时不与小臂连杆发生干涉。齿尖下缘与斗底弧线应保持连续，推料时不会形成明显台阶；上缘则设置横向加强条，把多根齿的根部串联起来，提升遇到埋入块体时的整体抗扭能力。齿侧开设的小孔可用于减重、观察或附加耐磨件，孔边应避免落在高应力弯折线上。

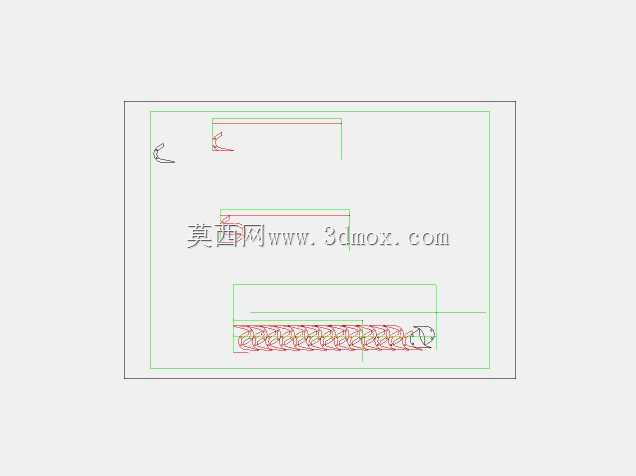

　　在场地维护中，该结构可用于清理路面散落碎石、排水沟淤积物和车间边角废料；在农林作业中，可收拢枝条、秸秆和石砾；在市政除雪或轻量清障时，梳齿结构也能先划破堆积层，再将大块杂物带走。三维设计阶段应分别检查齿尖触地、斗底平推、斗腔翻转卸料和最大收斗四种姿态，确认齿间间隙、耳板行程、主机连杆包络以及地面夹角均满足作业要求。对容易磨损的齿尖和斗底前缘，可在后续详细设计中叠加可更换耐磨套或堆焊层，而基体模型仍需保留清晰的分件面与装配基准，便于工程图拆件和加工下料。
