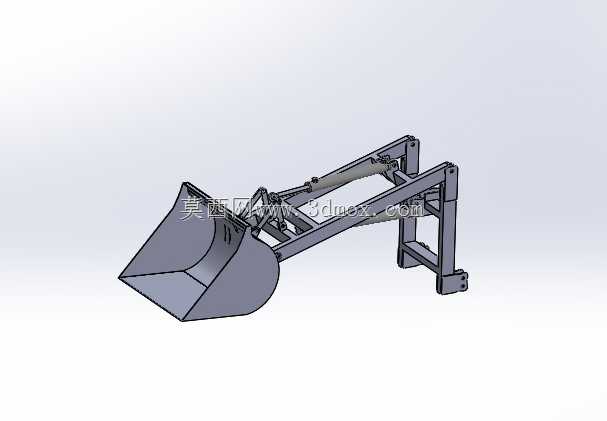

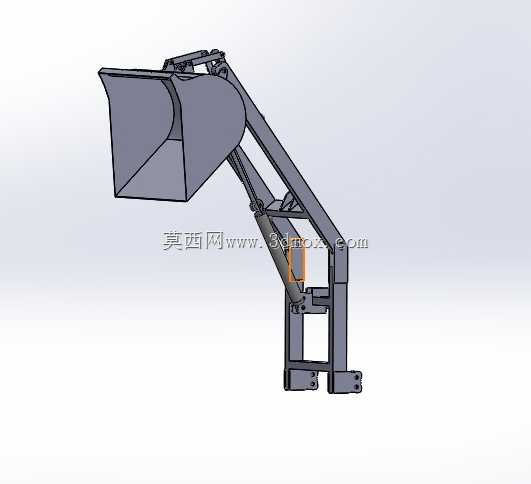

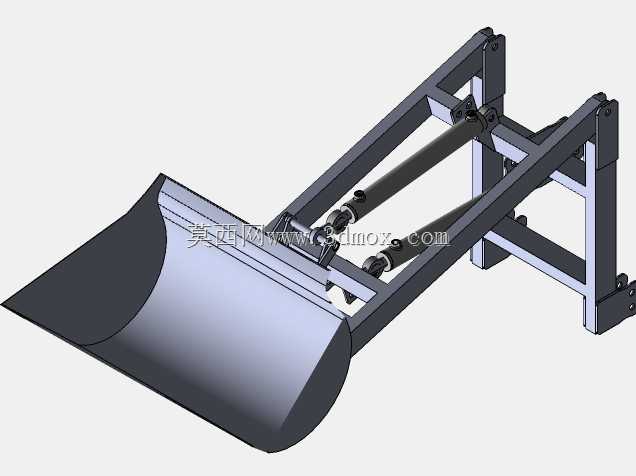

拖拉机前置装载铲斗后部连接结构

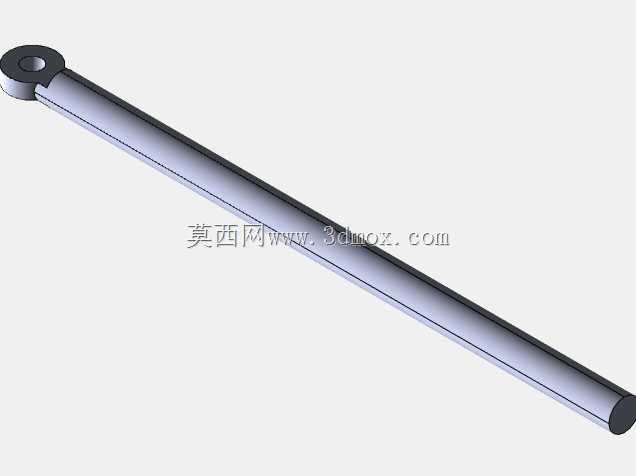

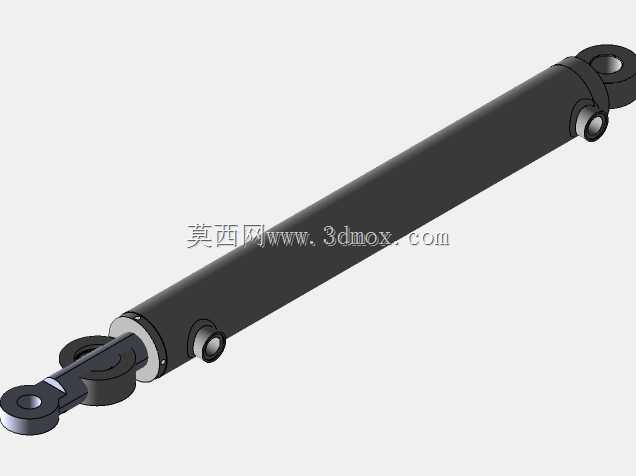

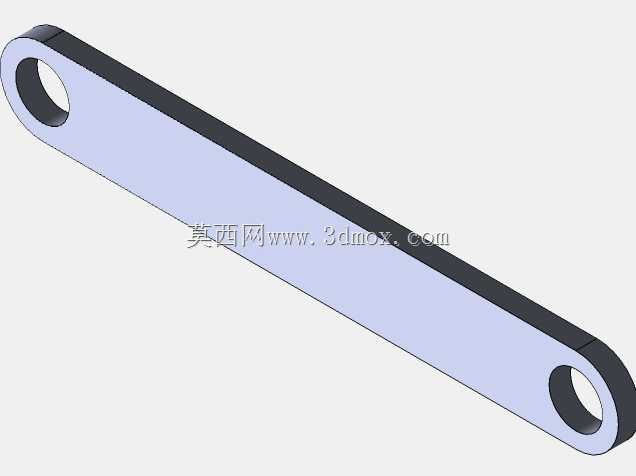

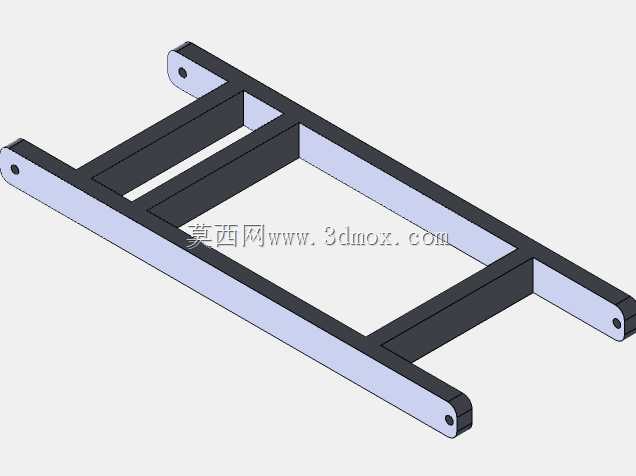

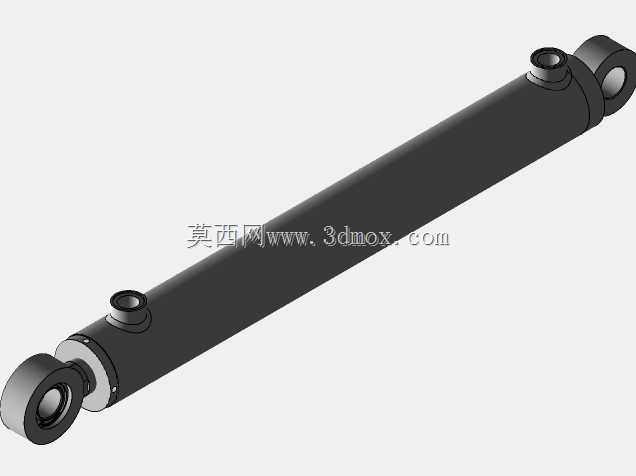

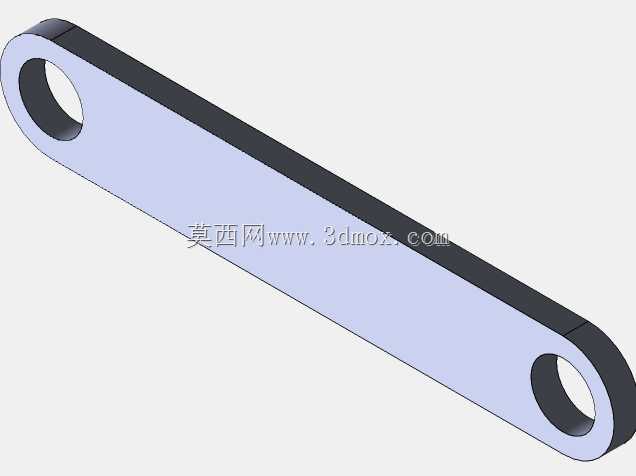

这套结构主要适配中小型轮式拖拉机的前置装载改装场景，在农田整治、养殖场物料转运、乡村基建散料装卸作业中应用广泛，可完成沙土、厩肥、粮食、建筑垃圾等散状物料的铲装、抬升、卸料动作，也能辅助完成轻度的场地平整、重物推移作业，是农用拖拉机拓展作业功能的核心加装部件。从结构功能来看，后部结构承担着整机载荷传递、动作支撑、动力传导的核心作用，铲斗作业时承受的冲击载荷、物料重力都会通过后部连接架传递到拖拉机底盘，因此连接架采用箱型焊接结构，在铰接点位做了加厚镶套处理，避免长期交变载荷下出现铰接孔失圆、架体开焊的问题。设计过程中首先要匹配拖拉机前桥的承载上限，连接架的安装点位完全对应拖拉机前部底盘的预留安装孔位，不需要对原车底盘做切割、打孔改动，安装时通过螺栓组完成紧固即可，适配不同马力段机型时，可通过调整连接臂的截面厚度、铰接点间距来匹配载荷等级，避免出现前桥过载翘头的问题。整套结构的动作靠液压油缸驱动，后部架体上预留了油缸铰接支座、液压管路固定卡扣的安装位，油缸的行程匹配铲斗的收斗、举升角度，保证铲斗在最低位置时铲刃贴合地面，举升到最高位置时卸料角度不小于45度，不会出现散料回撒的问题。从安装边界来看，后部连接架的宽度控制在拖拉机前轮轮距范围内，不会超出机身宽度影响田间通行，架体下部预留了足够的离地间隙，不会影响拖拉机的转向角度与田间通过性，铰接点位的同轴度公差控制在0.1mm以内，避免作业时出现臂架卡滞、偏磨的问题。铲斗与动臂的连接点位做了耐磨处理，铲斗侧刃、斗底采用耐磨钢板材质，应对砂石类物料的磨损，动臂的截面采用变截面设计，在受力集中的根部位置加大截面厚度，向铲斗端逐步收窄，在保证结构强度的前提下控制整机重量，避免过多增加拖拉机前桥的静载荷。整套结构的运动轨迹经过反复校核，举升过程中铲斗不会与拖拉机前部机罩、轮胎发生干涉，收斗时斗内物料不会洒落到拖拉机前部，液压管路沿架体内侧布置，避免作业时被物料剐蹭破损，日常维护时可直接通过预留的注油口对铰接点位加注润滑脂，不需要拆解结构。
