立式井用提水潜水泵结构设计

这款立式潜水泵主要面向民用井取水、小型建筑施工临时供水、庭院景观水循环、浅层地下水抽取等场景设计，整体采用长筒立式结构，能够完全潜入水下运行，无需搭建地面泵房，大幅降低了取水设施的建设成本与占地空间。设备实际运行时可直接置入水井、蓄水池或景观水体内部，通过内置的叶轮旋转产生离心力，将水体从底部进水口加压后沿泵体内部流道向上输送，最终通过顶部的出水接口接入输水管道，实现连续稳定的水体提升作业，适配1又1/2英寸口径的输水管道，额定工况下转速可达3450转每分钟，能够满足小流量高扬程的民用取水需求。

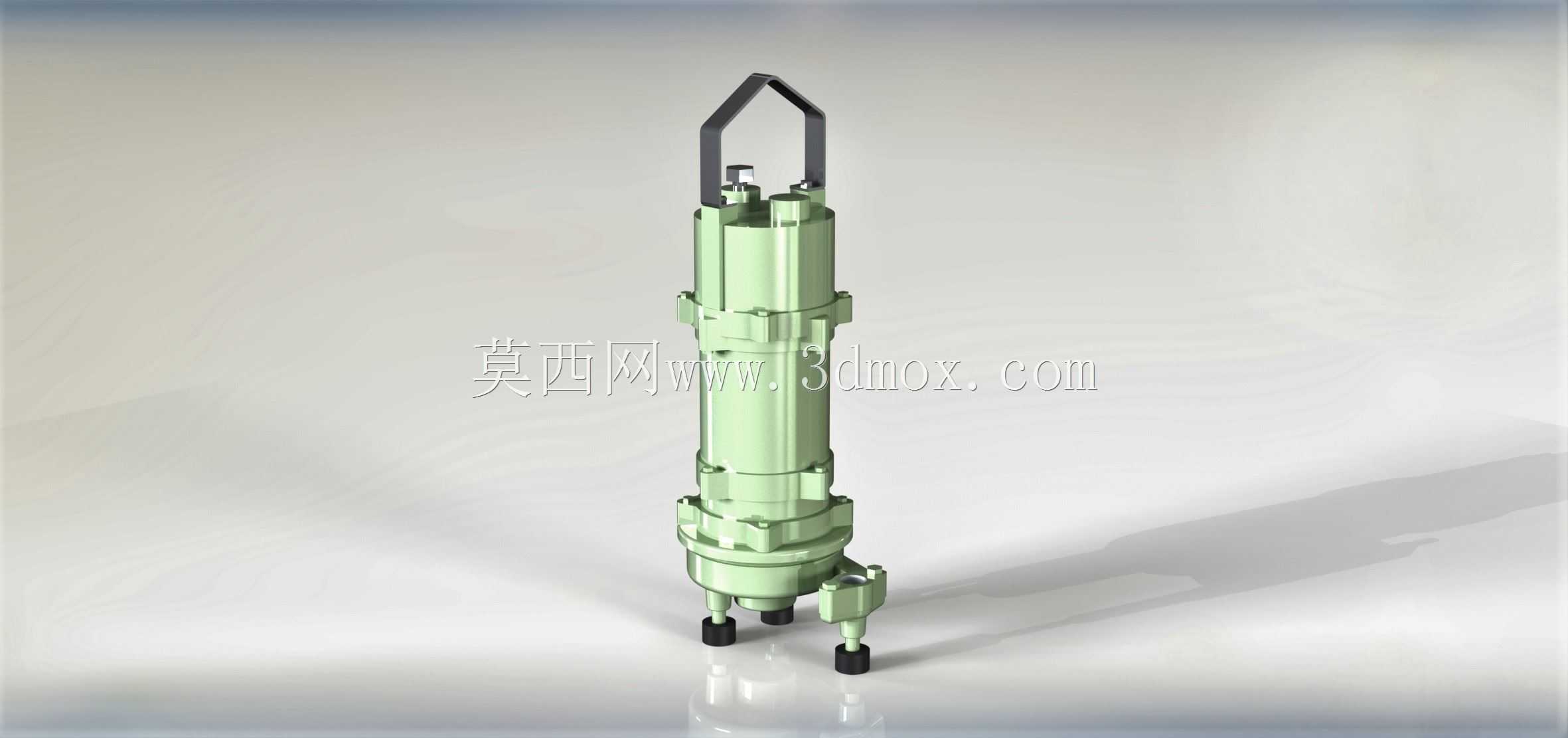

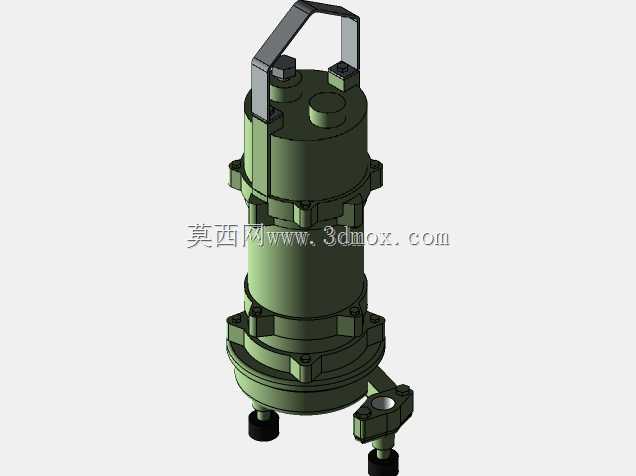

从功能特性来看，该泵整体采用密封式筒体结构，电机与泵体同轴集成在密封外壳内部，顶部设置有一体式吊装提手，方便设备的下放、提升与移位作业，底部设置三个带减震垫的支撑脚，能够在水下放置时保持泵体稳定，避免运行过程中因振动产生位移或磕碰井壁。泵体外侧设计有多道环形加强筋，既能够提升筒体的结构强度，抵抗水下外部水压与内部水流冲击，也可以作为散热结构，将电机运行产生的热量快速传递到周围水体中，提升设备长时间运行的稳定性。出水侧设置有侧置的接线与管路接口，密封结构采用多层防水设计，能够有效避免水体渗入电机腔造成设备损坏。

设计思路上，该模型采用同轴集成的布局方式，将电机转子与泵叶轮设置在同一根主轴上，省去了传统联轴器传动结构，既缩短了设备的整体长度，也减少了传动环节的功率损耗，提升了设备的运行效率。整体外形为细长圆柱结构，直径控制在较小尺寸范围内，能够适配小口径民用井的下入需求，顶部提手采用弯折式一体化结构，与泵体上盖牢固连接，能够承受整泵的吊装重量。安装边界方面，设备下入井内时需要保证周围留有足够的过水间隙，底部支撑脚距离井底需要预留一定高度，避免吸入井底泥沙造成叶轮磨损，顶部出水接口与输水管路连接时需要做好密封处理，电缆线沿输水管路同步固定引出水面，避免线缆在水下晃动磨损。整体结构紧凑，零部件集成度高，兼顾了民用取水场景的实用性与安装维护的便捷性。
