倾斜式颗粒上料筒仓给料输送装置

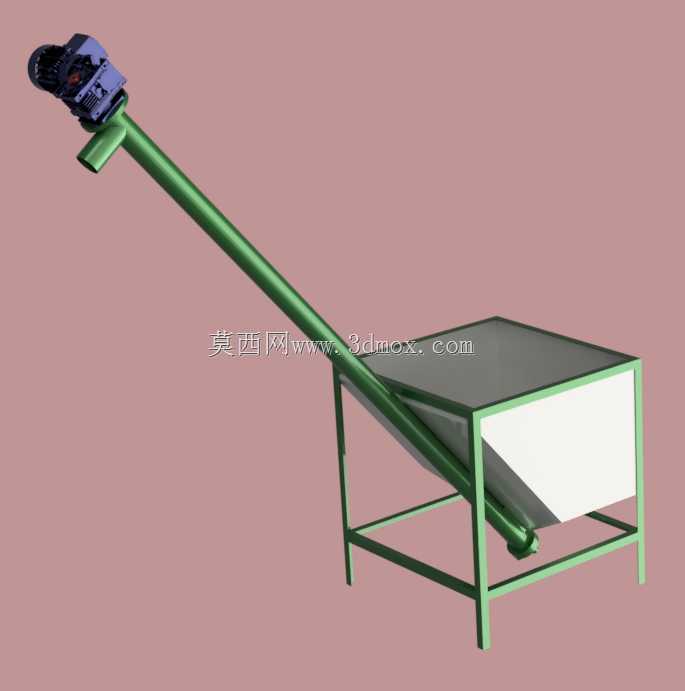

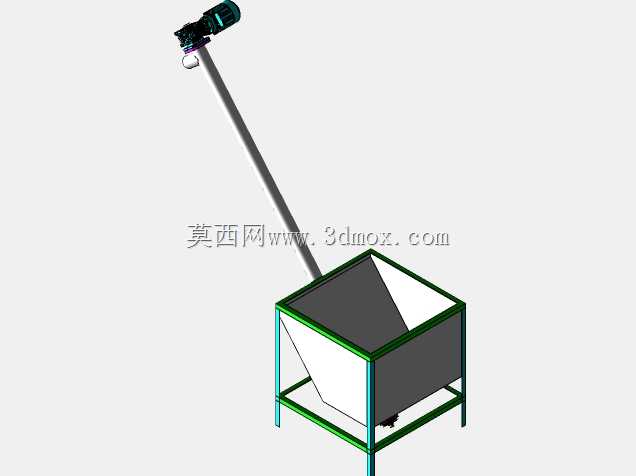

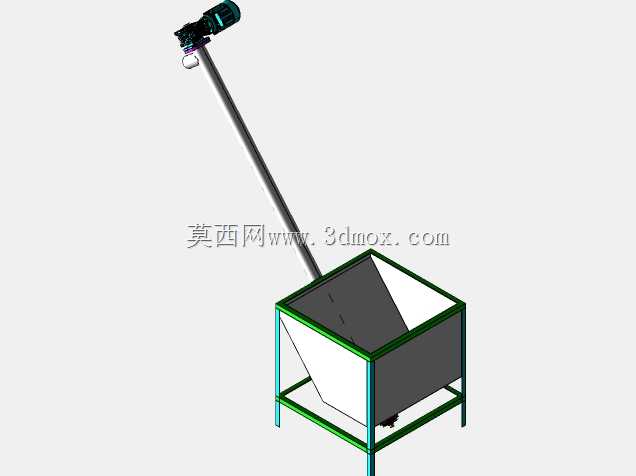

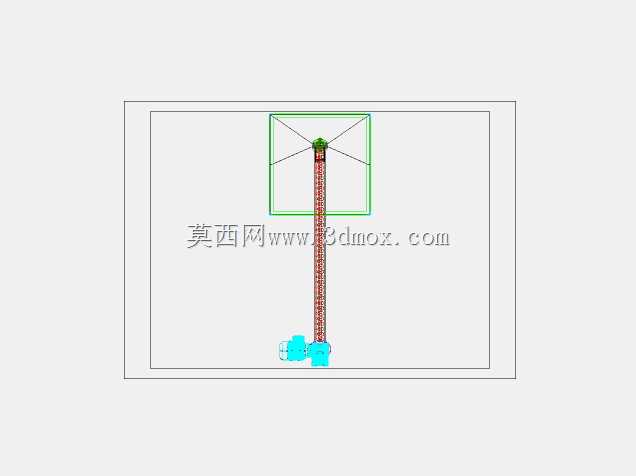

该装置主要应用于农牧养殖、粮食加工、塑料造粒、小型化工粉体颗粒生产场景中，承担散状颗粒物料的暂存与定量上料作业，可衔接后续的混合、包装、加工工序，解决人工上料劳动强度大、投料扬尘、给料量不稳定的实际生产痛点，尤其适配750mm口径配套的中小型加工生产线的进料端布局需求。设备整体采用料仓加倾斜输送臂的一体化结构设计，下部为方形敞口暂存料仓，料仓侧壁采用斜向导流设计，能够依靠物料自重持续向输送臂进料口滑移供料，避免颗粒物料在仓内出现架桥、堵料的问题，料仓底部采用方管焊接框架支撑，整体结构稳固，可承受满仓物料的静载荷，支撑框架预留了地脚安装孔位，可直接固定在车间硬化地面上，避免设备运行过程中出现移位、晃动的问题。倾斜布置的输送臂内置螺旋输送结构，顶端配置驱动单元，可根据生产需求调整输送转速，实现不同给料量的稳定输出，输送臂的倾斜角度经过优化设计，既保证物料在输送过程中不会出现反向滑落，又能控制设备整体的占地长度，适配车间内紧凑的安装空间，输送臂顶端的出料口可直接对接后续加工设备的进料口，无需额外增设转接料斗，减少物料转接过程中的撒漏与扬尘。设计过程中充分考虑了颗粒物料的流动特性，料仓内壁与输送臂内壁均采用顺滑过渡结构，无突兀的直角凸起，避免颗粒物料残留挂壁，设备整体自重约70kg，每小时可完成225升颗粒物料的输送喂料，输送臂长度与料仓尺寸经过匹配校核，满仓状态下可实现连续1.5小时以上的无人值守给料，减少生产过程中的人工补料频次。设备的安装边界清晰，料仓部分的占地尺寸适配中小型车间的工位布局，输送臂的倾斜角度可根据后续对接设备的进料口高度做小范围调整，能够适配不同高度的加工设备进料需求，驱动单元采用外置式安装，日常维护检修时无需拆解料仓与输送臂结构，可快速完成易损件的更换与设备保养，整体结构兼顾了实用性与维护便捷性，适合中小型加工生产线的散料上料环节使用。
