参数化螺旋输送机构件快速生成设计方案

螺旋输送机作为散料输送领域的核心通用设备，广泛应用于粮食加工、建材生产、化工粉体输送、污水处理、矿山物料转运等多个工业场景，主要用于水平、倾斜或短距离垂直输送粉状、颗粒状、小块状物料，凭借密封性能好、输送过程无撒漏、布置灵活、占地空间小的优势，可有效避免输送过程中的物料扬尘、受潮问题，适配不同工况下的密闭输送需求，在各类连续生产产线中承担物料定量转运、均匀给料的关键作用。

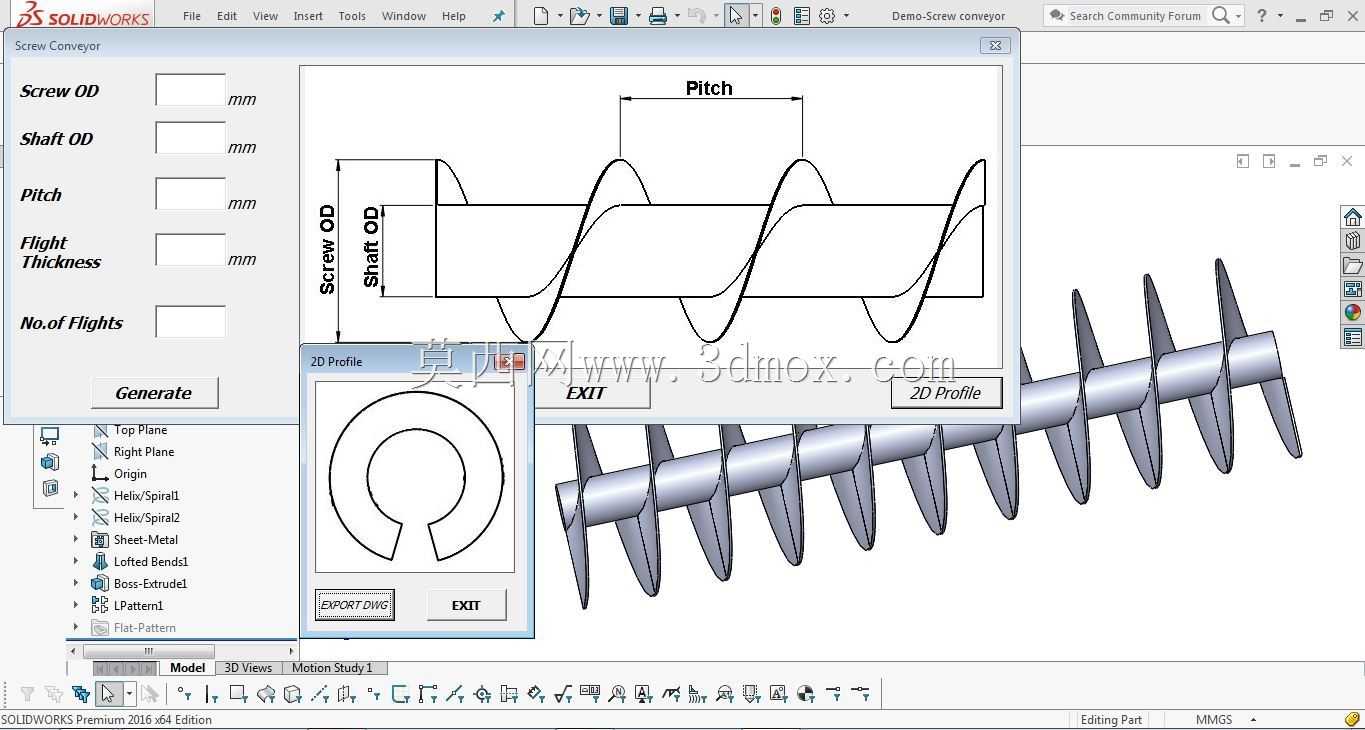

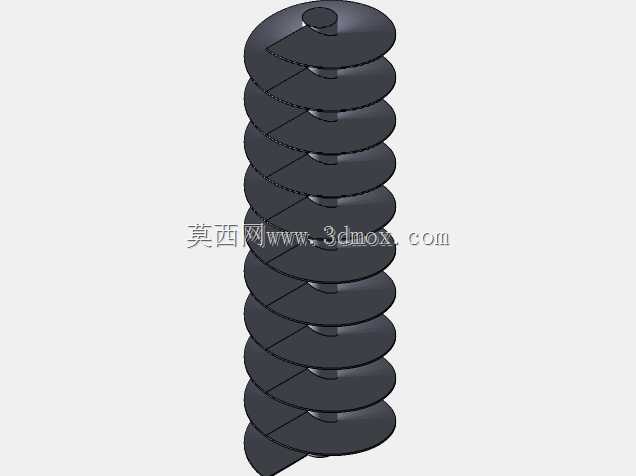

本次设计的参数化螺旋输送构件生成方案，核心围绕实际生产中螺旋输送机定制化设计效率低的痛点展开，传统螺旋输送机设计过程中，设计人员需要根据输送量、物料特性、输送距离反复调整螺旋外径、轴径、螺距、叶片厚度、叶片头数等核心参数，每次参数调整都需要重新绘制螺旋线、生成叶片扫描特征、完成轴与叶片的装配配合，重复建模工作量大，且容易出现特征关联错误，影响设计交付周期。该方案通过参数化交互逻辑，将螺旋输送构件的核心设计变量全部开放为可输入项，设计人员仅需根据实际工况计算得到的参数值填入对应输入框，即可一键生成完整的螺旋轴与螺旋叶片装配体，无需手动进行特征绘制与装配约束，大幅缩短定制化螺旋输送机的设计周期。

在功能特性上，该生成方案可根据输入的参数自动匹配螺旋叶片的成型逻辑，针对不同物料的输送特性调整螺距与叶片厚度的适配关系，比如针对流动性好的颗粒物料可适配大螺距设计提升输送效率，针对易粘结的粉体物料可调整叶片厚度与表面光洁度相关的设计参数，减少物料粘附。同时方案支持导出螺旋叶片的二维展开剖面，可直接对接激光切割下料工序，实现设计到生产的无缝衔接，无需设计人员额外进行叶片展开的计算与绘图工作，避免人工展开计算带来的下料尺寸误差。

在外形尺寸与安装边界设计上，所有参数的取值范围均覆盖常规工业螺旋输送机的常用规格区间，螺旋外径可适配从小型给料用的微型螺旋到大型散料转运的大直径螺旋的全系列尺寸，轴径参数匹配不同输送长度下的轴刚度要求，可根据支撑跨距自动校验轴的挠度是否满足运转要求，生成的构件模型预留了标准的轴端安装接口尺寸，可直接与通用的联轴器、轴承座、驱动单元进行装配对接，无需额外进行接口尺寸的二次调整。生成的螺旋叶片与轴的配合尺寸严格遵循过盈装配的公差要求，可直接用于后续的工程图生成与生产制造，适配不同安装场景下的螺旋输送机布置需求，无论是水平布置的长距离输送线，还是倾斜布置的上料机构，都能通过参数调整快速生成适配的构件模型，有效提升螺旋输送机从设计到落地的全流程效率。
