170毫米行程轻型平口虎钳夹持工装

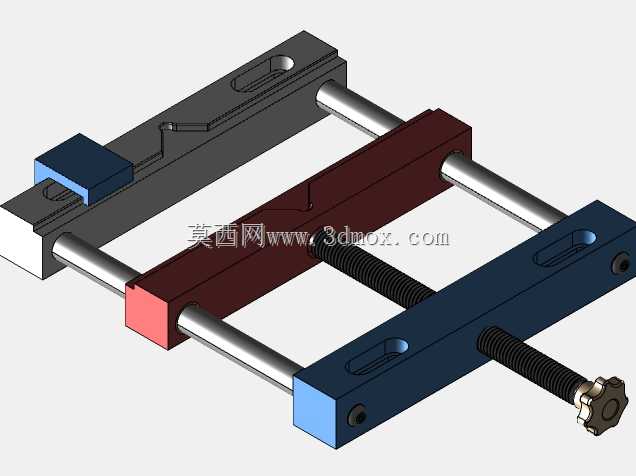

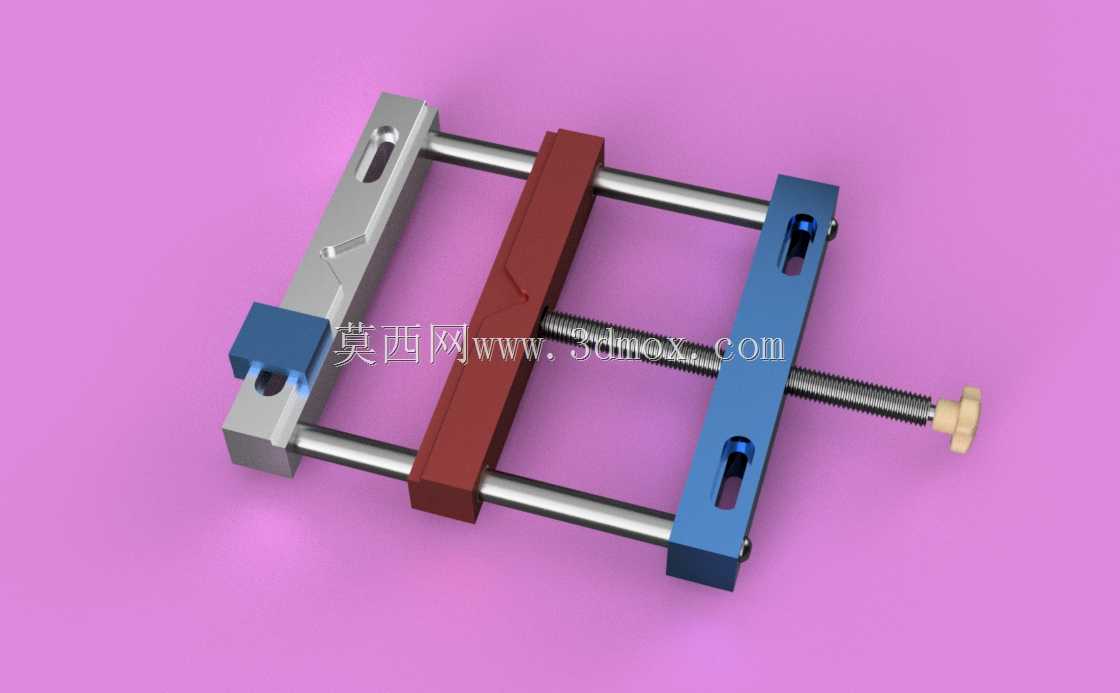

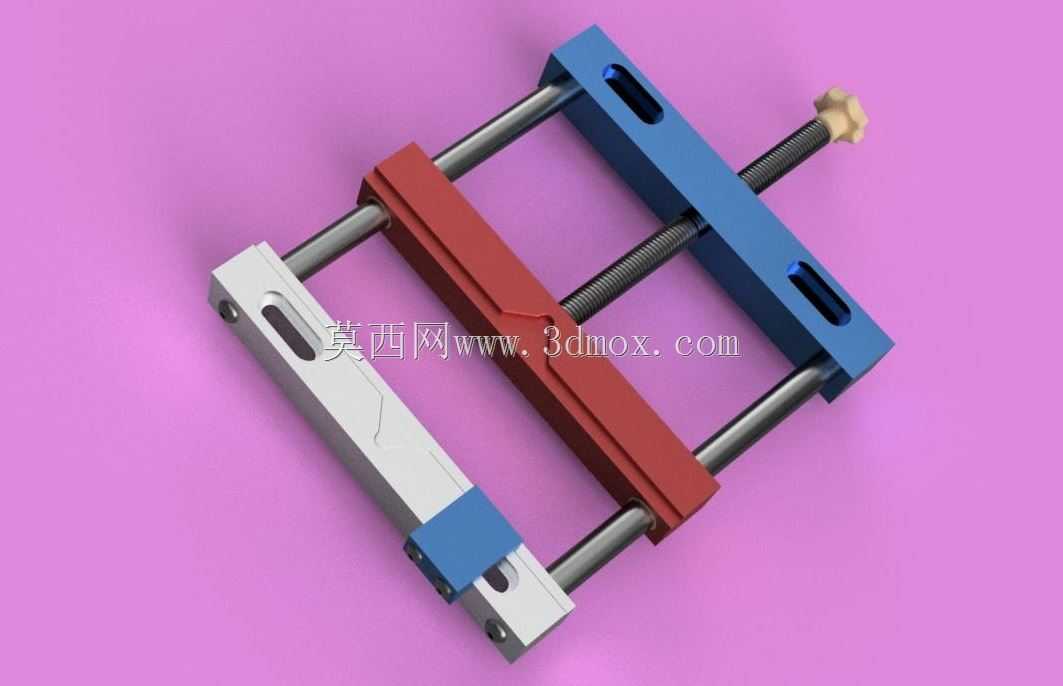

　　这款轻型平口夹持工装针对小尺寸工位的快速装夹需求开发，整体有效夹持行程覆盖170mm，钳体活动侧厚度控制在24mm，在桌面级加工工位、教学实训台、轻型检测工位中都能适配。从实际使用场景来看，这类虎钳常布置在小型数控雕铣工作台、平板校验工位、手工修配台面上，用来夹持规则截面的铝件、塑料样件、小型钣金坯料，也可在划线工序中固定待加工毛坯，避免工件在进给、敲击、测量过程中移位。

　　结构上没有采用重型台虎钳的整体铸铁基座方案，而是用两根平行光轴作为活动钳身的导向支撑，光轴两端分别连接固定端座和丝杠支撑端座，中间的滑动钳块沿光轴直线移动，传动部分采用梯形丝杠副，端部配置手拧旋钮，操作人员无需额外扳手即可快速开合钳口。这种导向布局的优势在于装配工艺简单，活动钳身运动阻力小，两根光轴的跨距经过匹配，夹持偏置工件时钳块不会出现明显偏转，平行度保持能力优于单导杆的简易夹具。

　　设计阶段首先确定的是安装边界：钳体底部预留了沉头安装孔，可直接穿过内六角螺钉固定在标准工作平台的T型槽或者预制螺纹孔上，整体外轮廓宽度、长度都控制在小型工作台的有效装夹区间内，不会和机床主轴行程、刀具换刀路径发生干涉。固定钳口和活动钳口的夹持面做了平直处理，必要时可以额外加装软钳口，夹持已加工表面时避免压伤工件。配色上区分了固定端座、中间活动压块、丝杠端座，在三维装配校验时可以快速识别不同功能的零件层级，拆解后各零件的加工特征也十分清晰：端座上的光轴安装孔、丝杠过孔、钳口安装槽都采用常规铣削、钻孔工序即可完成，不需要特殊工装，适合单件小批量自制。

　　从受力角度考量，轻型夹持场景下的切削力远低于重型铣削工况，光轴导向配合梯形丝杠的自锁特性，夹紧后工件不会因为进给反力出现松退；钳身的镂空槽位既减轻了整体重量，也方便清理加工过程中落入的切屑和切削液，日常维护只需要定期给光轴和丝杠涂抹润滑脂即可。在工装选型时，这款虎钳尤其适合多品种小批量的试制工位，换型时不需要复杂调整，转动端部旋钮就能快速开合，配合平板上的定位块可以快速完成工件找正，大幅降低重复装夹的辅助耗时。建模过程中所有配合面的间隙、光轴的同轴度、丝杠轴线和导向轴的平行度都按照实际装配公差设定，运动仿真可以完整模拟钳口从全开至全闭的全行程动作，不存在零件干涉问题，对夹具设计初学者理解导向、传动、夹持的结构逻辑也有很高的参考价值。
