CAT品牌反铲挖掘机液压工作臂结构设计

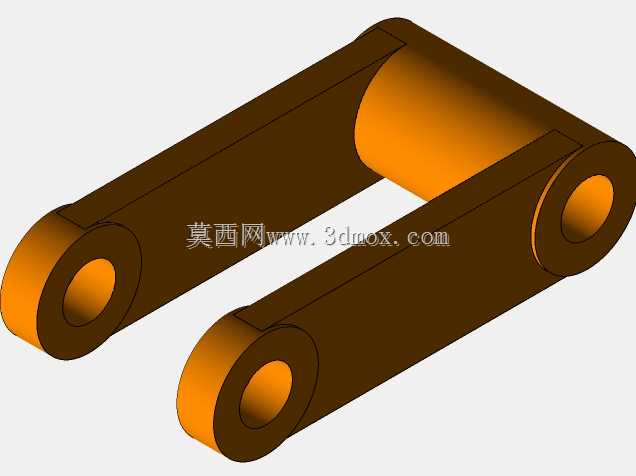

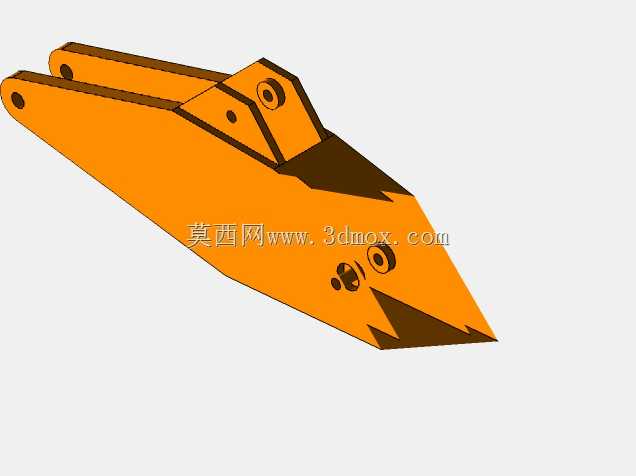

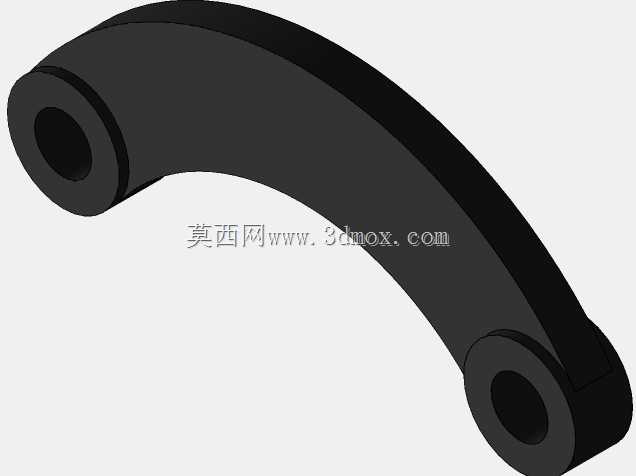

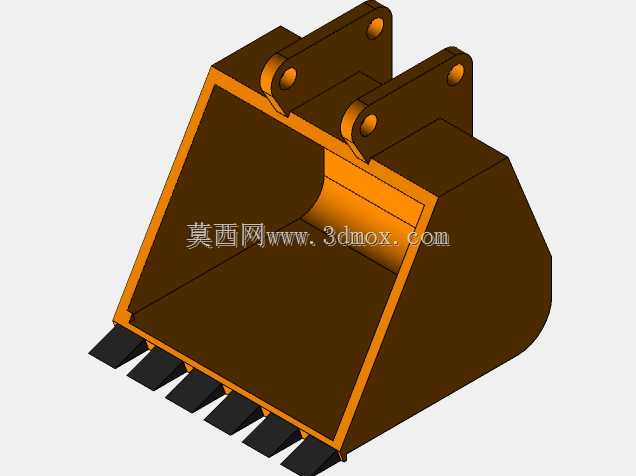

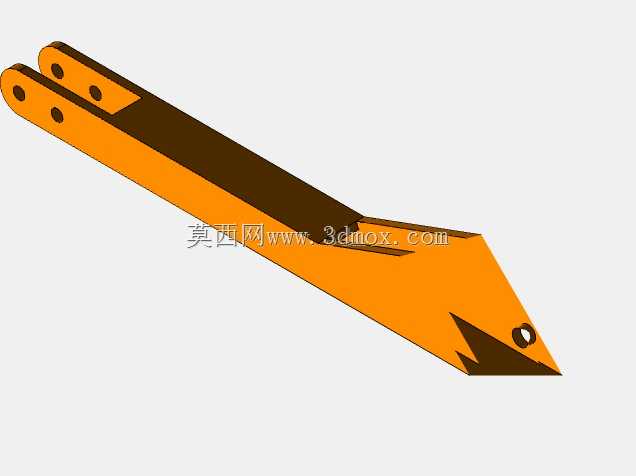

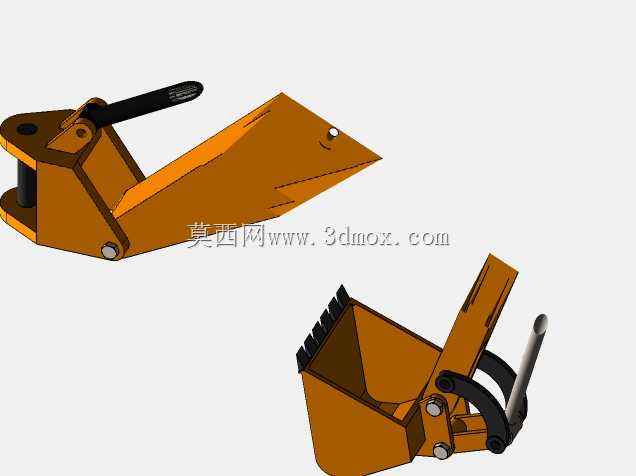

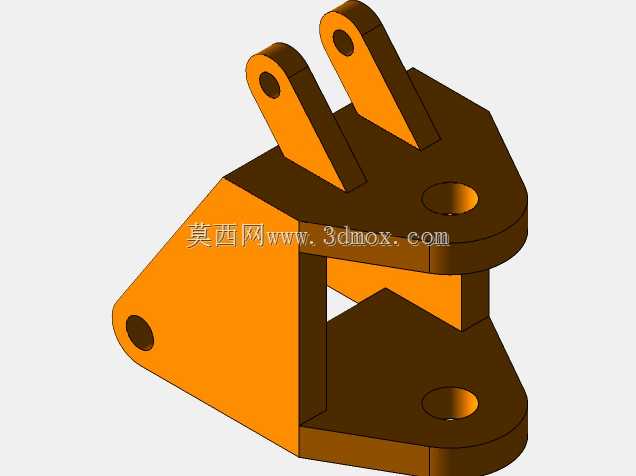

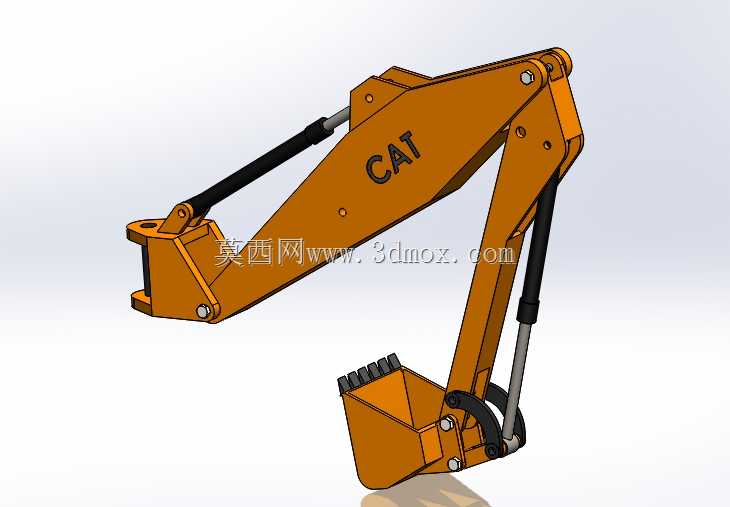

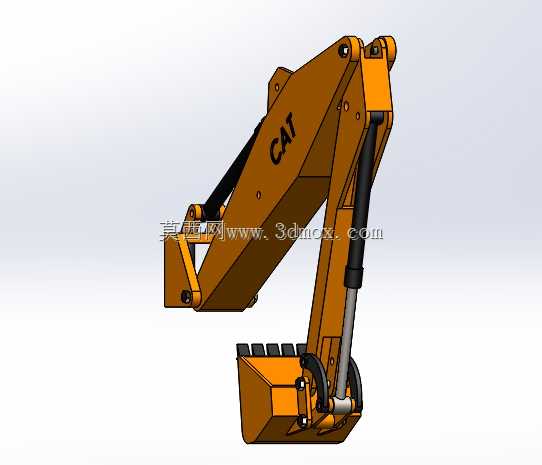

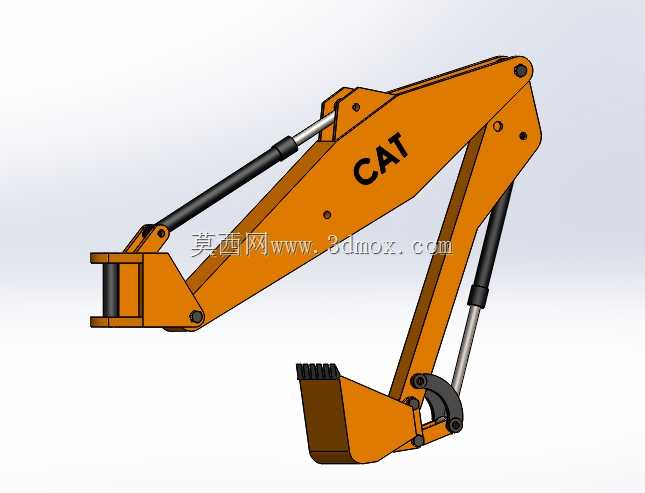

反铲挖掘机工作臂作为土方作业核心执行部件，广泛应用于建筑基坑开挖、市政管线铺设、矿山剥离作业、农田水利修整等各类施工场景，承担切削土壤、抓取散料、破碎硬质界面、吊装轻型构件等多元作业任务，是中小型履带式挖掘机完成作业动作的核心承载结构。该款工作臂适配反铲作业工况，整体采用箱型焊接钢结构设计，动臂、斗杆、铲斗三个核心作业部件通过铰接销轴连接，搭配两组双作用液压油缸分别实现动臂举升回落、斗杆收放摆动，铲斗端配套摇杆连杆机构与铲斗油缸配合，可完成铲斗的切削、收斗、卸料全流程动作，液压驱动的设计可输出稳定大扭矩，适配硬质土层、碎石层等复杂作业面的载荷需求。设计阶段优先考虑作业载荷传递路径，动臂采用变截面箱型结构，在铰接点、油缸安装座等应力集中区域做局部加厚处理，避免长期交变载荷下出现结构疲劳开裂；各铰接销轴位置设计有润滑注油通道与密封结构，减少作业过程中沙尘侵入造成的铰接副磨损，延长部件使用寿命。整体工作臂的作业半径覆盖常规中小型挖掘机的6-8米作业范围，最大挖掘深度可达4米以上，举升最高点距离地面高度超7米，可满足常规基坑开挖、沟槽作业的尺寸需求；安装边界适配标准挖掘机回转平台的连接法兰，动臂根部铰接孔位、油缸安装座的孔距与安装面尺寸完全匹配通用中小型挖掘机的安装接口，可直接替换同吨位机型的原有工作臂，无需额外改造主机连接结构。铲斗采用带耐磨斗齿的加强型结构，斗唇位置堆焊耐磨合金层，可应对碎石、硬土等磨蚀性较强的作业工况，斗容适配常规土方作业需求，兼顾作业效率与结构强度；液压管路沿动臂、斗杆的内侧走线布置，设计有专用管卡固定结构，避免作业过程中管路与结构件发生摩擦破损，同时预留了管路缓冲余量，适配工作臂全角度摆动时的管路伸缩需求，防止管路拉扯损坏。
